2
834 808 R. 06/20
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
2020_06_18-09:00
Installation / Instalación / Montage / Instalaçåo / Монтаж
Die Pumpe kann direkt auf dem Faß oder auf der Wandkonsole
befestigt werden (Bild 2).
• Dazu die Sternschraube (836150) lösen, die untere Mutter
(736152) herausziehen und in der 2"-Öffnung am Fass oder
der Wandhalterung verschrauben.
• Sternschraube (836150) und Klemmstück (836400) am
Saugrohr positionieren.
• Danach die Pumpe durch die Öffnung am Fass oder der
Halterung einführen und mit der Sternschraube in der
gewünschten Höhe befestigen.
Насосы этого типа могут устанавливаться непосредственно
на бочки, баки или в настенный кронштейн с соединительным
отверстием 2” (рис. 2).
• Ослабить звёздчатую гайку (836150) переходника, чтобы
снять расположенную ниже гайку (736152), и вкрутить
переходник в отверстие 2” в бочке или кронштейне.
• Установить звёздчатую гайку (836150) и внутреннюю
деталь (836400) на всасывающую трубу.
• Вставить насос в отверстие и закрепить на требуемой
высоте, затянув звёздчатую гайку.
DE
RU
836150
836400
736152

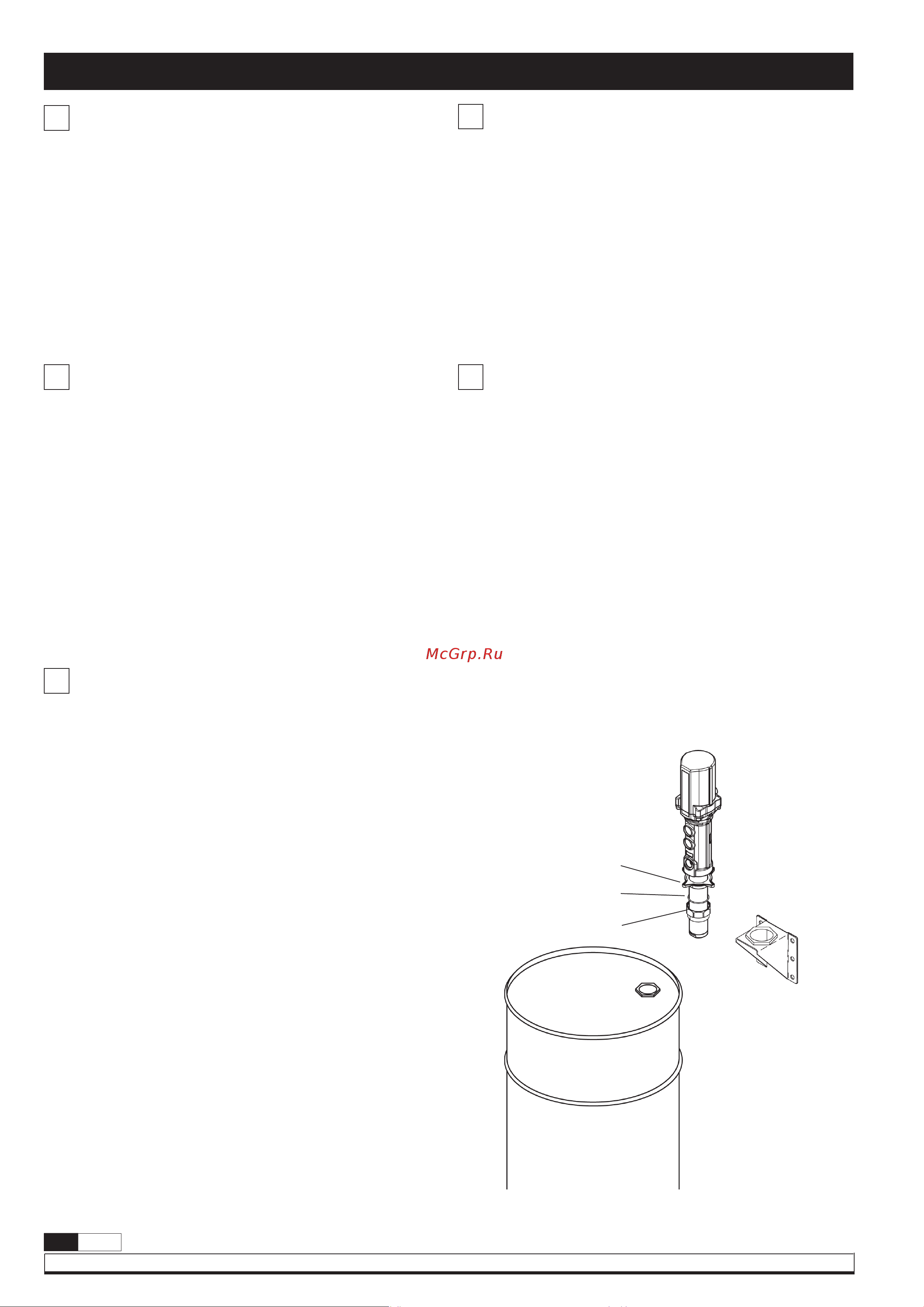

Fig. 2
These pumps can be mounted directly on drums, tanks, or on a
wall bracket fitted with a 2" bung (fig. 2).
• Loose the star nut (836150) of the bung adaptor to remove
the inferior nut (736152), and screw this into the 2" bung
opening of the drum or bracket.
• Place the star nut (836150) and the ring (836400) on the
suction tube.
• Introduce the pump through the opening and fasten the
assemble at the desired height by tightening the star nut.
EN
ES
Las bombas pueden ser montadas directamente sobre
bidones, cisternas o sobre un soporte mural que dispongan
de rosca 2" BSP H (fig. 2).
• Afloje la tuerca en estrella (836150) del adaptador para extraer la
parte inferior del mismo (736152) y rósquela en el brocal de 2"
del bidón o del soporte.
• Coloque la tuerca en estrella (836150) y el anillo (836400) del
adaptador en el tubo.
• Introduzca la bomba por el brocal y apriete el conjunto a la
altura deseada.
PT
A propulsora é adaptável a tambores com capacidade para
200 l, podem ser adaptadas à parede, usando o suporte de
parede apropriado (figura 2). Possuem adaptadores 2” BSP,
que se encaixam perfeitamente ao orifício do tambor ou do
suporte (figura 2).
Para instalar a propulsora:
• Afrouxar a porca em formato de estrela (836150) ddo adaptador
para retirar a parte inferior (736152) e Rosquear no bocal do
tambor ou rosca 2" do suporte de parede a parte roscado do
adaptador.
• Colocar a porca estrela (836150) e a parte inferior do
adaptador (836400) no tubo de sucção da propulsora.
• Introduzir a bomba no bocal do tambor ou suporte de parede
e apertar o conjunto do adaptador com a propulsora na altura
desejada.
Рис. 2
