5.5 Электрическая схема

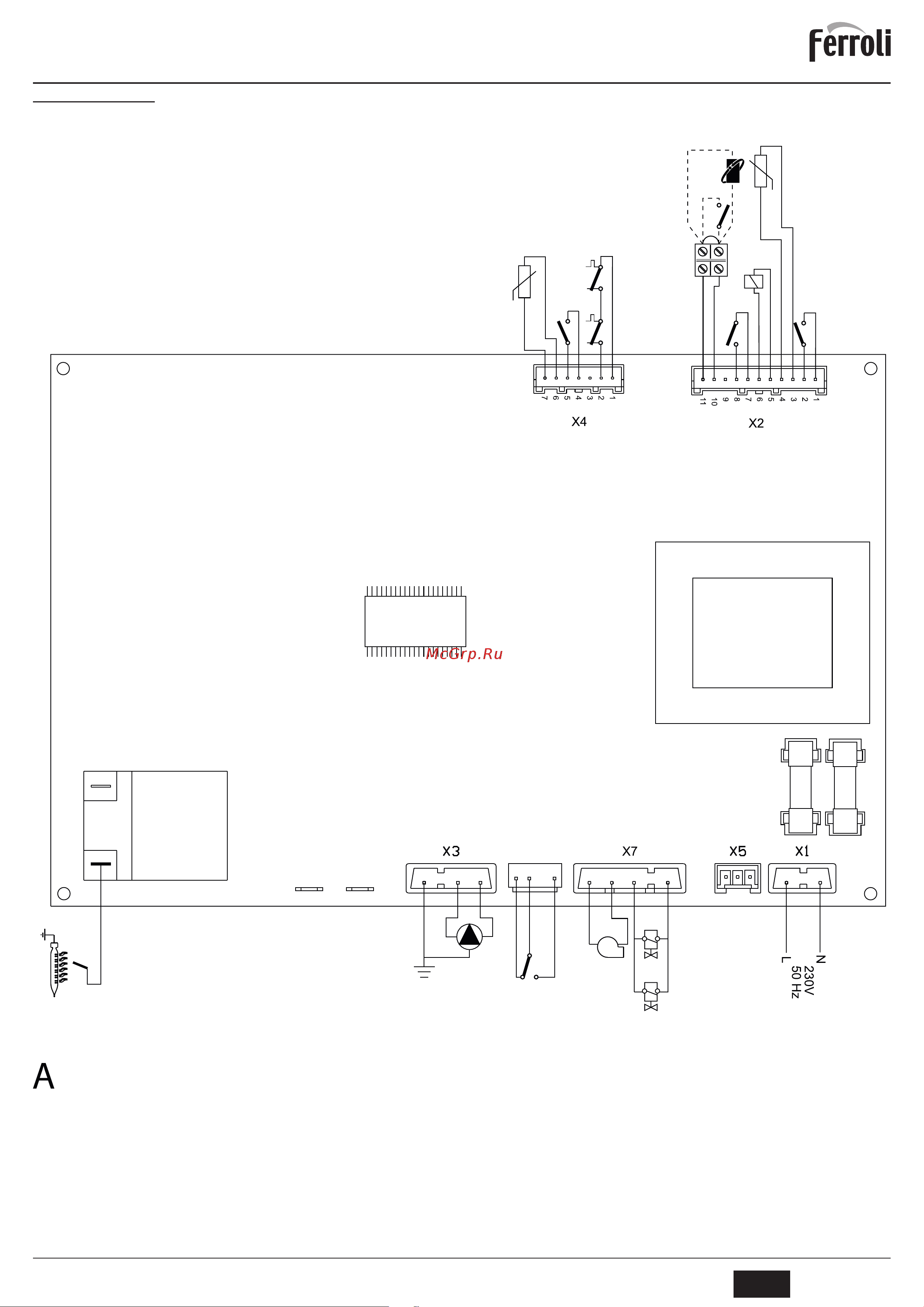

рис. 19 – Электрическая схема

Внимание: Перед подключением комнатного термостата или устройства дис-

танционного управления с таймером

необходимо удалить перемычку на доске

зажимов.

2 – Вентилятор

3 – Предельный термостат ГВС*

7 – Электрод

8 – Датчик NTC бойлера**

11 – Газовый клапан

15 – Датчик протока ГВС

17 – Циркуляционный насос

18 – Датчик минимального давления

22 – Датчик NTC отопления

24 – Термостат дымоудаления (для котлов «С»)

28 – Прессостат дымоудаления (для котлов «F») или термостат дымоудаления (для котлов «С»)

29 – Катушка модуляции газового клапана

30 – Комнатный термостат

31 – Пульт дистанционного управления

* – в данной модели не применяется

** – датчик бойлера идет в комплекте поставки и при монтаже котла подключается к разъему Х2

(см. поз. 8)
