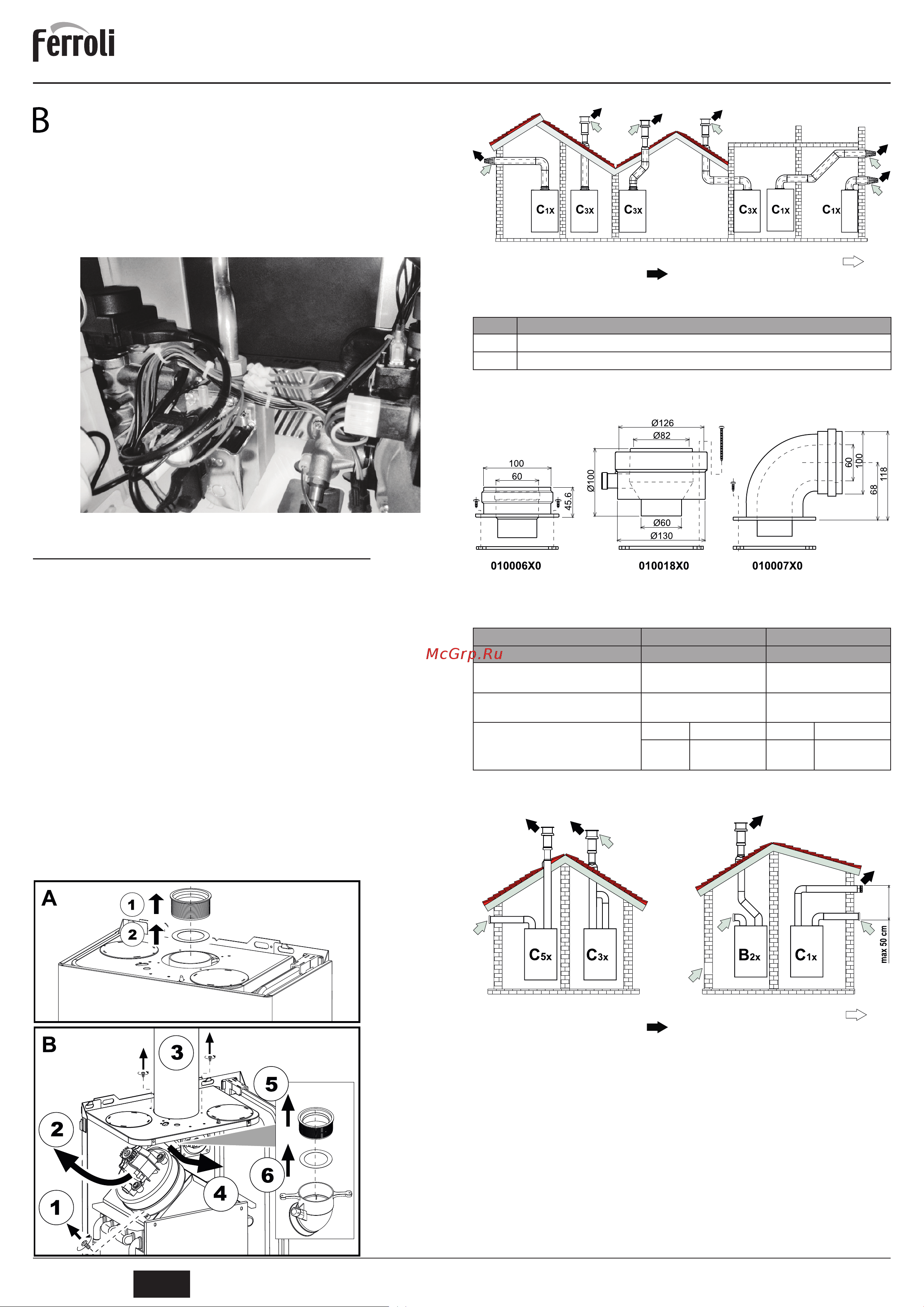

FORTUNA H
4
RU
Комнатный термостат
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОН-
ТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПОДАЧА НАПРЯЖЕНИЯ 230В НА КЛЕММЫ
КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ
ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной программой управ-
ления или таймера, не следует запитывать их через размыкающие контакты. В зависимости
от типа устройства питание должен подводиться напрямую от сети или от батареек.
Доступ к электрической клеммной панели
Сняв обшивку котла, можно получить доступ к электрической клеммной панели. Расположе-
ние клемм для различных подключений приводится также на электрической схеме на рис. 19.
рис. 7 – Доступ к клеммной панели
3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания
Котел модификации «С» (открытая камера сгорания). Труба присоединения к дымоходу
должна иметь диаметр не меньший, чем диаметр соединительного патрубка дымохода кот-
ла. После патрубка дымохода котла должен идти вертикальный участок дымохода длиной
не менее 0,5 метра. Размеры и монтаж дымохода и присоединительной трубы должны со-
ответствовать действующим нормам.
Котел модификации «С» оборудован предохранительным термостатом дымовых газов,
блокирующим работу котла в случае плохой тяги или засорения дымовой трубы. Запреща-
ется вскрывать данное устройство или блокировать его работу.
Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход дымовых газов
присоединяются соответственно к системам аспирации и дымоудаления, которые должны
удовлетворять приведенным ниже требованиям. Данный аппарат сертифицирован для при-
менения со всеми конфигурациями воздуховодов Cny, указанными на табличке технических
данных. Тем не менее, возможно, что применение некоторых конфигураций ограничивается
или запрещается местными законами, нормами или правилами. Прежде чем приступать
к монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте
их строгое соблюдение. Кроме того, необходимо соблюдать действующие правила, касаю-
щиеся расположения оголовков воздуховодов на стене или крыше и минимальных расстоя-
ний от окон, стен, других воздуховодов и т.д.
Диафрагмы
Для обеспечения работы котла модификации «F» необходимо установить диафрагмы, вхо-
дящие в поставку агрегата, согласно указаниям, приведенным далее в таблицах. Прове-
рить, что в котле находится диафрагма (в случае необходимости в ее использовании) и что
она правильно установлена.
А – Замена, когда
котел не уста-
новлен
В – Замена, когда
котел и дымовые
трубопроводы
уже установлены
Подсоединение с помощью коаксиальных труб
рис. 8 – Примеры присоединения с помощью коаксиальных труб (
=
Воздух / = Дымовые газы)
Таблица 2 – Варианты исполнения
Тип Наименование
C1X
Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену
C3X
Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу
Для коаксиального подсоединения установите на агрегате один из следующих соединитель-
ных элементов. Отверстия в стене для крепления котла следует выполнять в соответствии
с рисунком на обложке.
рис. 9 – Начальные элементы для коаксиальных воздуховодов
Таблица 3 – Диафрагмы для коаксиальных воздуховодов
Коаксиальный 60/100 Коаксиальный 80/125
Максимально дoпycтимaя длина 5 м 10 м
Величина уменьшения
на каждое колено с углом 90°
1 м 0,5 м
Величина уменьшения
на каждое колено с углом 45°
0,5 м 0,25 м
Используемая диафрагма
0–2 м Ø43 0–3 м Ø43
2–5 м
Без диафраг-
мы
3–10 м
Без диафраг-
мы
Подсоединение с помощью раздельных труб
рис. 10 – Примеры присоединения с помощью коаксиальных труб (
=
Воздух / = Дымовые газы)
