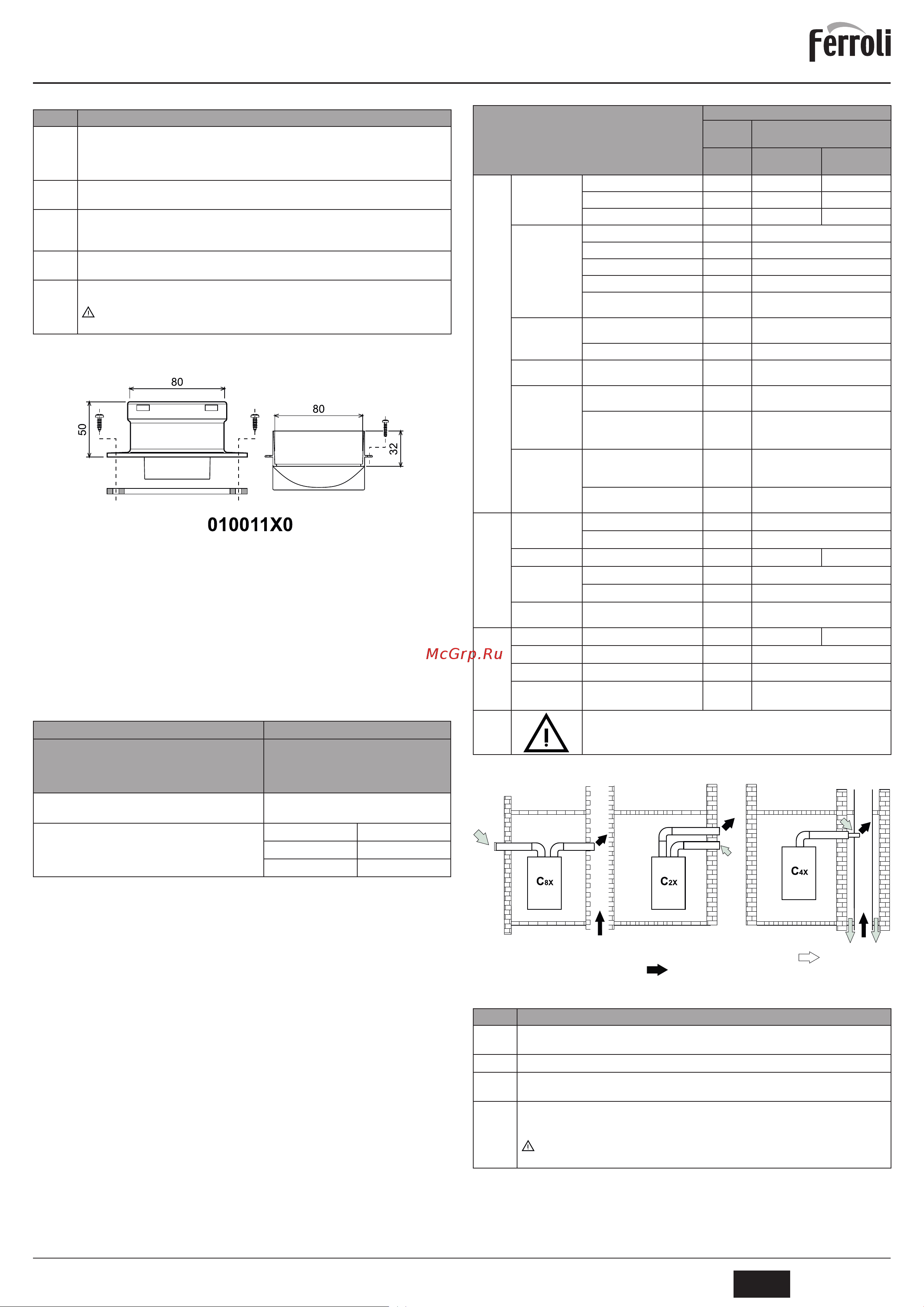

FORTUNA H
5
RU
Таблица 4 – Варианты исполнения
Тип Наименование
C1X
Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену. Ого-
ловки для удаления дымовых газов и притока воздуха должны быть коаксиального типа или
установлены на небольшом расстоянии друг от друга (не более 50 см), чтобы они подверга-
лись одинаковым ветровым воздействиям
C3X
Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу. Оголов-
ки для удаления дымовых газов и притока воздуха как для типа C12
C5X
Горизонтальные или вертикальные трубы для удаления дымовых газов и притока воздуха
с оголовками, расположенными в местах с разным давлением. Отверстия для удаления
дымовых газов и притока воздуха не должны находиться на противоположных стенах
C6X
Отдельные системы притока воздуха и удаления дымовых газов, выполненные из труб
одобренного типа (согласно стандарту EN 1856/1)
B2X
Забор приточного воздуха из помещения, где установлен аппарат, и удаление дымовых
газов через стену или крышу
ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА
ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Для подсоединения с помощью раздельных труб установите на котел следующие соедини-
тельные элементы, ВХОДЯЩИЕ В КОМПЛЕКТ КОТЛА:
рис. 11 – Соединительный элемент для раздельных труб
Перед тем, как приступать к выполнению монтажа проверьте правильность используемой
диафрагмы и не превышение максимально допустимой длины, используя для этого простой
расчет:
1. Окончательно определите схему прокладки раздельных воздуховодов, включая аксес-
суары и выходные оголовки.
2. В соответствии с таблицей 6 определите потери в м
эк
(эквивалентных метрах) на
каждом компоненте в зависимости от его расположения.
3. Проверьте, чтобы общая величина сопротивления была меньше или равной макси-
мально допустимой величине, указанной в таблице 5.
Таблица 5 – Диафрагмы для раздельных воздуховодов
Раздельные трубы
FORTUNA HF 13
FORTUNA HF 24
FORTUNA HF 32
FORTUNA HF 40
Максимально допустимая длина
60 м
экв
Используемая диафрагма
0–20 м
экв
Ø43
20–45 м
экв
Ø47
45–60 м
экв
Без диафрагмы
Для котлов типа С7 – недопустима эксплуатация чердака в качестве жилого помещения;
стабилизатор тяги и воздушный клапан должны устанавливаться в чердаке здания.
Для котлов типа С – недопустимо проникновение конденсата внутрь котла; максималь-
ная допустимая температура воздуха для горения 80°С; максимальное содержание СО
2
в воздухе для горения 1,6%.
Для котлов типа С1 и СЗ – отверстия, выходящие в терминал, из отдельных каналов, долж-
ны умещаться в квадрат со стороной 50 см, при этом для СЗ расстояние между плоскостями
двух отверстий должно составлять 50 см.
Для котлов типа С4 – котлы этого типа с соединительными каналами пригодны только для
подключения к газоходу с естественной тягой.
Внимание: категорически запрещается срывать пломбы завода изготовителя или сервис-
ного центра, в случаях повреждения пломбы – сервисный центр имеет право снять обо-
рудование с гарантии. Необходимо проводить ежегодное техническое обслуживание для
продления срока гарантии и вашей безопасности.
Таблица 6 – Принадлежности
Потери в м
экв
Приток
воздуха
Удаление продуктов
сгорания
Вертикаль-
ная
Горизон-
тальная
Ø80
ТРУБА 0,5 м 0,5 0,5 1,0
1 м 1,0 1,0 2,0
2 м 2,0 2,0 4,0
КОЛЕНО
45°
1,2 2,2
45° 1,2 2,2
90° 2,0 3,0
90° 1,5 2,5
90° контрольная точка для
замеров
1,5 2,5
СТАКАН
с контрольной точкой для
замеров
0,2 0,2
для слива конденсата – 3,0
ТРОЙНИК
со штуцером для слива
конденсата
– 7,0
ТЕРМИНАЛ
для притока воздуха
настенный
2,0 –
для удаления продуктов
сгорания настенный
с защитой от ветра
– 5,0
ДЫМОХОД
раздельный для притока
воздуха/удаления продуктов
сгорания диам. 80/80
– 12,0
только для удаления
дымовых газов Ø80
– 4,0
Ø100
СГОН
Ø80–Ø100 0,0 0,0
Ø100–Ø80 1,5 3,0
ТРУБА
1 м
0,4 0,4 0,8
КОЛЕНО
45°
1,0 0,6
90°
0,8 1,3
ТЕРМИНАЛ
для притока воздуха
настенный
1,5 –
Ø60
ТРУБА
1 м
– 2,0 6,0
КОЛЕНО
90°
– 6,0
СГОН
80–60
– 8,0
ТЕРМИНАЛ
Для дымовой трубы,
настенный
– 7,0
ВНИМАНИЕ: УЧИТЫВАЙТЕ ДРУГИЕ ПОТЕРИ НАПОРА
ПРИНАДЛЕЖНОСТЕЙ Ø60, ИСПОЛЬЗУЙТЕ ИХ ТОЛЬКО ПРИ
НЕОБХОДИМОСТИ И НА ПОСЛЕДНЕМ ТРАКТЕ ДЫМОХОДА.
Подсоединение к коллективным дымоходам
рис. 12 – Примеры подсоединения к дымоходам (
=
Воздух / = Дымовые газы)
Таблица 7 – Варианты исполнения
Тип Наименование
C2X
Забор приточного воздуха и удаление дымовых газов через отдельные общие дымоходы,
но подвергающиеся одинаковым ветровым воздействиям
C4X
Забор приточного воздуха и удаление дымовых газов через общий дымоход
C8X
Удаление дымовых газов через отдельный или общий дымоход, забор приточного воздуха
через отверстие в стене.
B3X
Забор приточного воздуха из помещения установки аппарата через коаксиальный трубопро-
вод (включающий дымоотводящую трубу) и удаление дымовых газов через общий дымоход
с естественной тягой
ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА
ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Поэтому, если Вы хотите подсоединить котел FORTUNA H к коллективному дымоходу или
к отдельному дымоходу с естественной тягой, необходимым условием является, чтобы эти
дымоходы были спроектированы квалифицированными специалистами в соответствии
с действующими нормами и подходили для агрегатов с закрытой камерой сгорания, обору-
дованных вентилятором.
