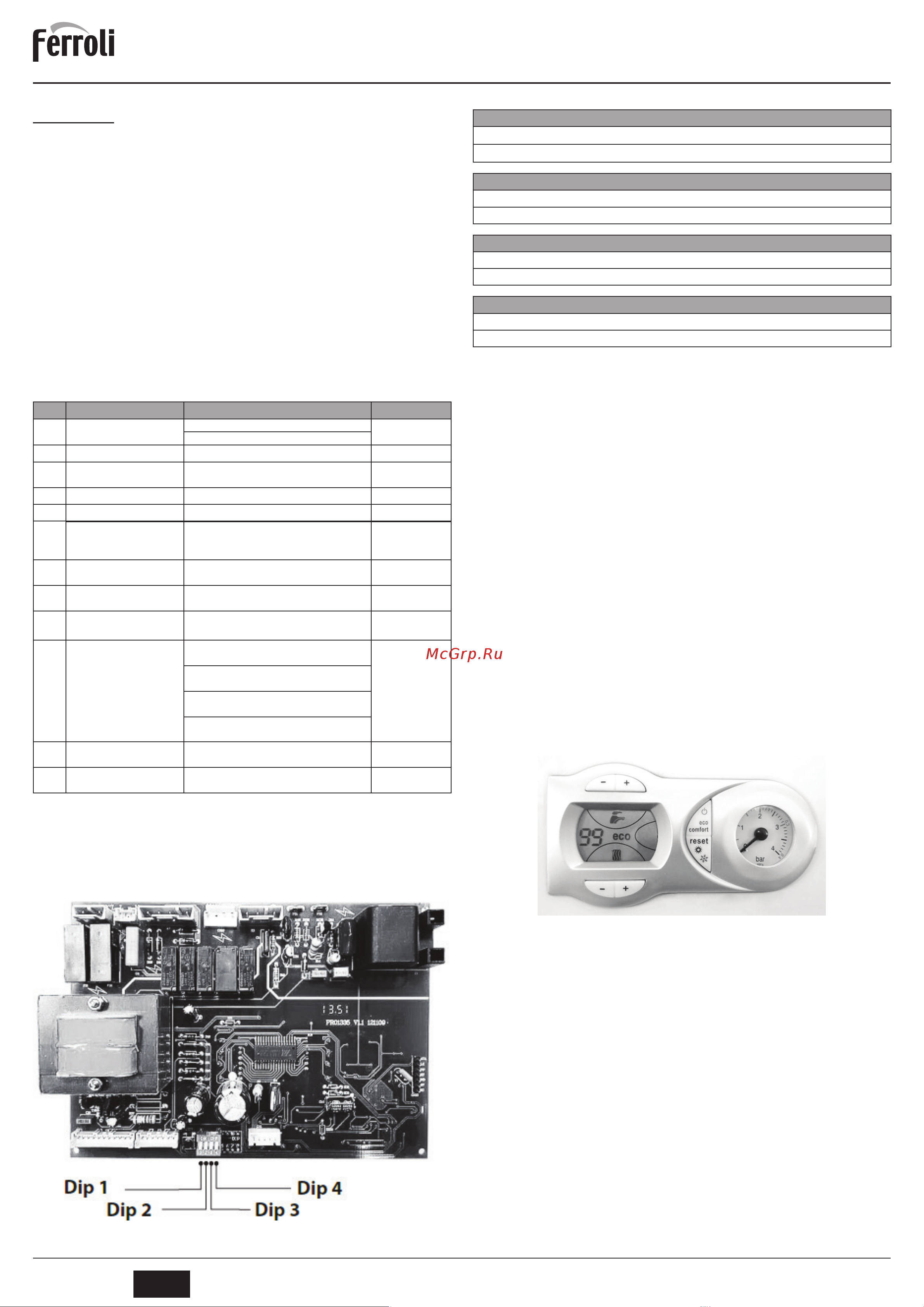

Инструкция к Ferroli Fortuna H F 32 GCAY8KYA Страница: 6

Ferroli с закрытой камерой сгорания Fortuna H F 32 GCAY8KYA Инструкция к Ferroli Fortuna H F 32 GCAY8KYA онлайн [6/13] 826558

FORTUNA H

4. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1 Регулировки

Регулировку котла, его переналадку и техническое обслуживание могут проводить только

сервисные специалисты организации, имеющей соответствующую лицензию на проведе-

ние данного вида работ. Специалисты должны быть аттестованы и иметь необходимые

разрешения и документы, подтверждающие их классификацию.

Пользователям и людям, не имеющим необходимых разрешений и документов для рабо-

ты с газовым оборудованием, категорически запрещаются любые манипуляции с котлом,

связанные с его настройкой по давлению газа (регулировкой по мощности), переналадкой

на другой вид (тип) газа и с его техническим обслуживанием. В случае нарушения данного

запрета, гарантийные обязательства, которые производитель (дилер) должен соблюдать

во время гарантийного срока эксплуатации котла, будут прекращены, а гарантия на котел

утрачена.

Сервисное меню

Для входа в сервисное меню нажмите кнопку «RESET» и удерживайте ее в течение

10 секунд. Кнопками регулировки температуры ОВ (поз. 3 и 4 рис.1) выбирается код па-

раметра, кнопками регулировки температуры ГВС (поз. 1 и 2 рис.1) изменяется значение

параметра (см. таблицу 8).

Для выхода из сервисного меню нажмите кнопку

«RESET» и удерживайте ее в течение

10 секунд.

Таблица 8 – Расшифровка значений в сервисном меню

Код Название параметра Значение параметра По умолчанию

P01 Тип газа

0 – Природный газ

1 – Сжиженный газ

P02 Интенсивность нагрева ОВ 1°С – 20°С 5°С/мин

P03

Время переключения 3-х

ходового крана

0 – 10 мин 1 мин

P04 Выбег насоса 0 – 20 мин 6 мин

P05 Макс. температура ОВ 31°С – 85°С 85°С

P06

Дельта температуры вкл./

выкл. бойлера (возможно

ри P09 = 05 или 07)

0 – 10°С 5°С

P07

Ограничение максимальной

температуры ГВС

55°С – 65°С 55°С

P08 Частота питающей сети

00 = 50Гц

01 = 60Гц

test

mode

Максимальная мощность

отопления

0 – 99% 99%

P09 Выбор программы

04 Двухконтурный турбированный котел

Одноконтурный турбированный котел

06 Двухконтурный атмосферный котел

07 Од

ноконтурный атмосферный котел

P10

Настройка мощности

розжига

10 – 70% 15%

P11

Разница температур вкл./

выкл. СО

00 – 25°С 6

Электронная плата кот

ла

DIP-переключатели

DIP1 – Температура отопления

ON: 30–55

°С

OFF: 30–85°С

DIP2 – Мощность котла в режиме ГВС

ON: 45% номинальной мощности котла в режиме ГВС

OFF: номинальная мощность котла в режиме ГВС

DIP3 – Вид датчика протока ГВС

ON: не активна

OFF: не активна

DIP4 – Тип теплообменника

ON: отопление+бойлер

OFF: только отопление

Перенастройка на другой тип газа

Агрегат рассчитан для работы как на метане, так на сжиженном нефтяном газе. Подготовка

котла к работе на том или другом газовом топливе производится на заводе, причем соот-

ветствующее указание приведено на упаковке, а также на табличке технических данных,

установленной на самом агрегате. В случае необходимости перевода котла на работу

с газом, отличным от газа, для которого он был настроен на заводе, необходимо приобрести

специально предусмотренный для этой цели комплект для переоборудования и действо-

вать, как указано ниже:

1. Отключите электрическое питание от котла и закройте газовый вентиль.

2. Замените форсунки на горелке, устанавливая форсунки, рекомендованные в таблице

с техническими данными на стр. 5, в зависимости от используемого типа газа

3. Подайте питание на котел и откройте газовый вентиль.

4. Изменение параметра, соответствующего типу газа:

• установите котел в режим ожидания

• удерживайте кнопку «RESET» 10 секунд на дисплее появится надпись РО1;

• кнопками ГВС измените параметр на «1» – значение для сжиженного газа;

• удерживайте кнопку «RESET» 10 секунд для выхода из режима настройки;

• котел вернется в режим ожидания;

5. Отрегулируйте минимальное и максимальное давление на горелке (см. соответствую-

щий параграф), задавая значения из таблицы технических данных для используемого

типа газа.

6. Наклейте этикетку, содержащуюся в комплекте по переводу на другой тип газа, возле

таблички с техническими данными, чтобы подтвердить состоявшийся перевод.

Активация тестового режима TEST

Одновременно нажмите на кнопки системы ГВС (поз. 1 и 2 – рис. 1) на 5 секунд, чтобы вклю-

чить тестовый режим TEST Котел включится на максимальной мощности, заданной так, как

указано в следующем параграфе.

На дисплее мигают символы отопления и ГВС (рис. 1З); рядом отображается мощность

отопления.

рис. 13 – Режим TEST (мощность системы отопления = 100%)

Нажмите на кнопки системы отопления (поз. 3 и 4 – рис. 1) для увеличения или уменьшения

мощности ( минимальная мощность = 00%, максимальная мощность = 100%).

В случае активации режима TEST и забора воды ГВС, достаточного для активации режима

ГВС, котел остается в режиме TEST, но 3-ходовой клапан переключается в режим ГВС.

Для отключения режима TEST одновременно нажмите на кнопки ГВС (поз. 1 и 2 – рис. 1)

в течение 5 секунд.

Режим TEST в любом случае автоматически отключится через 15 минут или по завершении

забора воды ГВС ( в случае если величина забора достаточна для активации режима ГВС).

Регулировка давления на горелку

Этот агрегат, относящийся к типу с модулируемым пламенем, имеет два фиксированных

значения давления: минимальное и максимальное. Эти значения следует взять из таблицы

технических данных на основе используемого типа газа.

• Подключите манометр к разъему для замера давления «В», расположенному на выхо-

де из газового клапана.

• Снимите защитный колпачок «D», открутив винт «А».

• Запустите котел в тестовом режиме TEST.

• Отрегулируйте максимальную мощность на максимальное значение.

• Отрегулируйте максимальное давление винтом «G» , поворачивая его по часовой

стрелки для увеличения и против часовой стрелки – для уменьшения давления.

• Отсоедините один из двух соединителей от катушки регулирования Modureg «С»

на газовом клапане.
