FORTUNA H

• Отрегулируйте минимальное давление винтом «Е», поворачивая его по часовой стрел-

ки для увеличения и против часовой стрелки - для уменьшения давления.

• Подсоедините соединитель, ранее снятый с катушки регулирования Modureg, на газо-

вый клапан.

• Убедитесь, что максимальное давление не изменилось

• Верните на место защитный колпачок «D».

• Для завершения тестового режима TEST повторите процедуру активации или подо-

ждите 15 минут.

После проверки давления или его регулировки необходимо запечатать

краской или специальной печатью регулировочный винт.

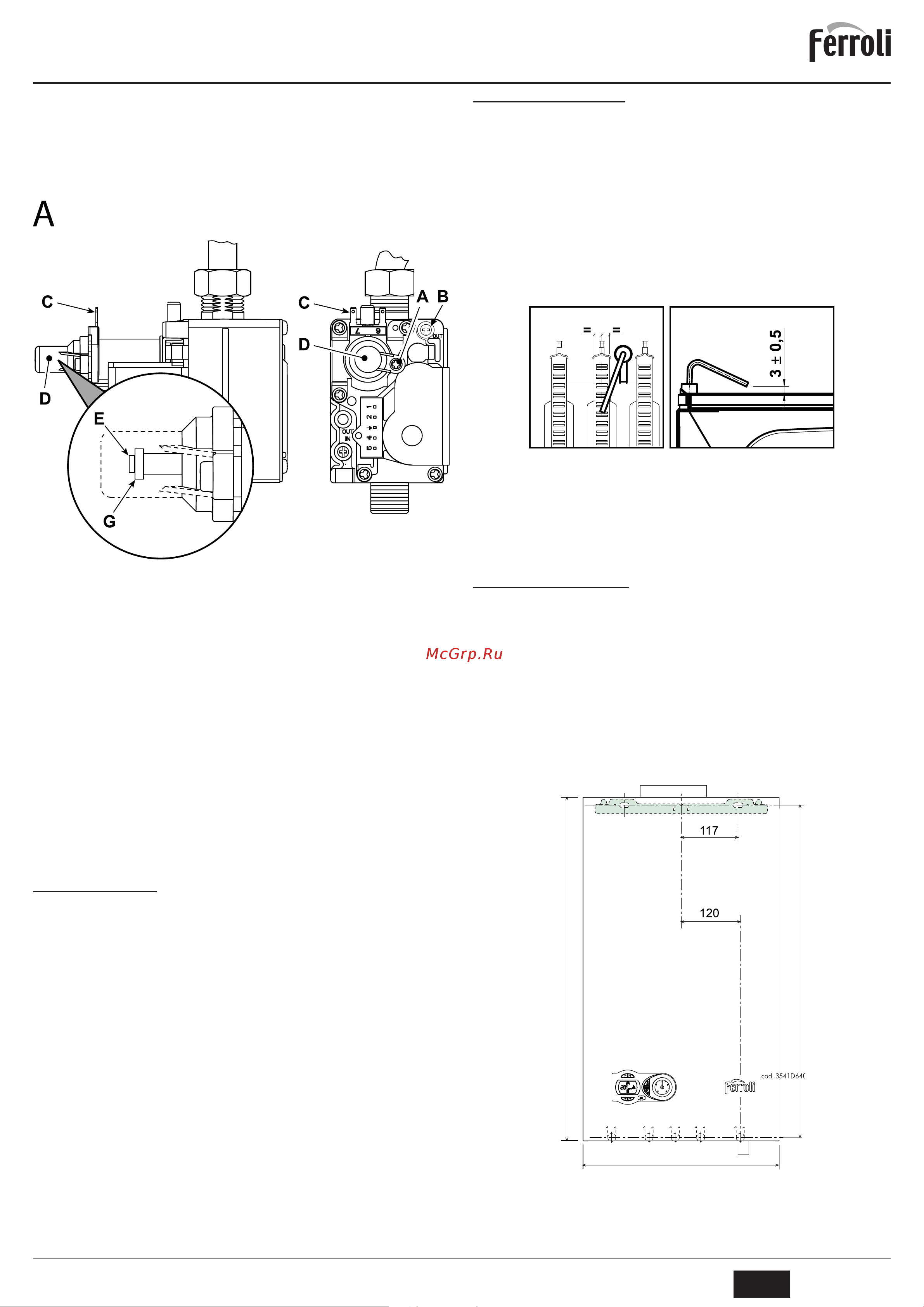

рис. 14 – Газовый клапан

А – Винт защитный колпачок

В – Разъем для замера давления на выходе из клапана

С – Провод катушки регулирования Modureg

D – Защитный колпачок

Е – Регулировка минимального давления

G – Регулировка максимального давления

Регулировка мощности отопления

Для регулировки мощности отопления установите котел в режим TEST (см. п. 4.1). Нажи-

майте кнопки задания температуры в системе отопления (поз. 3 – рис. 1) для соответствен-

ного увеличения или уменьшения мощности (минимальная – 00, максимальная – 100). При

нажатии в течение 5 секунд после этого кнопки «RESET» сохранится только что заданная

максимальная мощность.

Выйдите из режима TEST (см. п. 4.1).

Регулировка мощности розжига

В течении 5 секунд удерживайте кнопку «RESET», чтобы активировать режим настройки

параметров.

Кнопками отопления (поз.З и 4 – рис.1) пролистайте меню с параметра Р01 до Р09.

Кнопками ГВС (поз.1 и 2 – рис.1) измените параметр Р09 до необходимого значения.

Запоминание происходит автоматически.

В течении 5 секунд удерживайте кнопку «RESET», чтобы выйти из режима.

4.2 Ввод в эксплуатацию

Перед включением котла

• Проверьте герметичность системы подвода газа.

• Проверьте величину предварительного давления в расширительном баке котла.

• Заполните систему водой и полностью спустите воздух из котла и системы отопления.

• Удостоверьтесь в отсутствии утечек воды из системы отопления, контура ГВС, из котла

и в различных соединениях.

• Проверьте правильность выполнения электрических соединений и эффективность

заземления.

• Удостоверьтесь, что величина давления газа соответствуют требуемому значению.

• Проверьте, что в непосредственной близости от котла не находятся огнеопасные жид-

кости и материалы.

Контрольные операции, выполняемые во время работы

• Включите аппарат.

• Проверьте герметичность топливного контура и водопроводов.

• При работающем котле проверьте, нормально ли работают дымоход и воздуховоды

для притока воздуха и удаления дымовых газов.

• Проверьте, правильно ли циркулирует вода между котлом и системой отопления.

• Удостоверьтесь, что газовый клапан правильно обеспечивает модуляцию мощности,

как в режиме отопления, так и в режиме ГВС.

• Проверьте работу системы розжига котла. Для этого несколько раз включите и выклю-

чите котел путем регулировки комнатного термостата или с пульта дистанционного

управления.

• Удостоверьтесь по показаниям счетчика, что расход газа соответствует величине, ука-

занной в таблице технических данных.

• Проверьте правильность запрограммированных параметров и, если необходимо, вне-

сите необходимые изменения (мощность, температура и т.д.).

4.3 Техническое обслуживание

Периодический контроль

Чтобы обеспечить исправную работу агрегата с течением времени, необходимо раз в год

приглашать квалифицированный персонал для следующих проверок:

• Управляющие и предохранительные устройства (газовый клапан, термостаты и пр.)

должны исправно работать.

• Контур отвода дыма должен быть безукоризненно эффективным.

(Котел с закрытой камерой: вентилятор, реле давления и пр. – Закрытая камера долж-

на быть герметичной: прокладки, прижимы для кабелей и пр.).

(Котел с открытой камерой: стабилизатор тяги, термостат дыма и пр.).

• Трубопроводы и оголовки для забора воздуха и отвода дыма не должны быть загро-

мождены и не должны иметь утечек.

• Горелка и теплообменник должны быть чистыми и без отложений. Для их очистки не

используйте химические продукты или стальные щетки.

• Электрод не должен иметь нагара и должен правильно располагаться.

рис. 15 – Положение электрода

• Все газовые и гидравлические соединения должны быть герметичными.

• Давление воды в холодном отопительном контуре должно составлять около 1,2 бара;

в противном случае следует настроить это значение.

• Циркуляционный насос не должен быть заблокированным.

• Давление воздуха в расширительном баке должно равняться 1 бар.

• Расход и давление газа должны соответствовать значениям из соответствующих

таблиц.

4.4 Устранение неисправностей

Диагностика

Котел оснащен современной системой самодиагностики. В случае возникновения ка-

кой-либо неисправности, символ неисправности (поз. 11 – рис. 1) и соответствующий код

начинают мигать на дисплее.

Некоторые неисправности (обозначаемые буквой «А») приводят к постоянной блокировке

котла: В этом случае следует произвести ручной сброс блокировки, нажав кнопку «RESET»

(поз. 6 – рис. 1) в течение 1 секунды или кнопку «RESET» на пульте ДУ с таймером

(опция), если таковой установлен; если котел не включится, то необходимо устранить

неисправность.

Другие неисправности (обозначенные буквой «F») вызывают временную блокировку кот-

ла. Данная блокировка снимается автоматически, как только вызвавший ее возникнове-

ние параметр возвращается в нормальные рабочие пределы.

Внимание: категорически запрещается срывать пломбы завода изготовителя или сервис-

ного центра, в случаях повреждения пломбы – сервисный центр имеет право снять обо-

рудование с гарантии. Необходимо проводить ежегодное техническое обслуживание для

продления срока гарантии и вашей безопасности.
