4

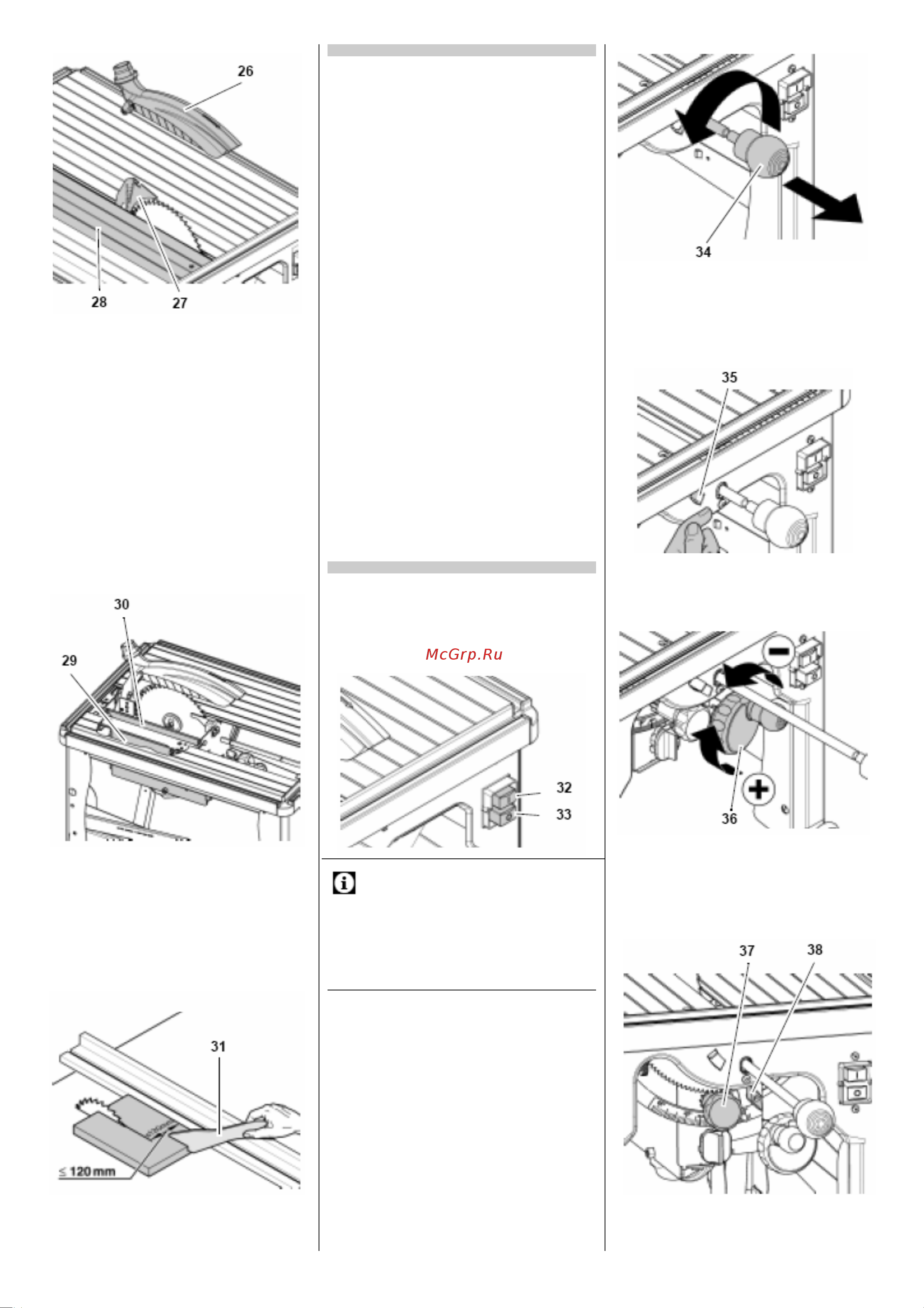

Распорный клин
Распорный клин (27) препятствует захвату
заготовки поднимающимися вверх зубьями
пильного диска и ее отбрасыванию в сторо-
ну оператора.
Работы должны производиться только со
смонтированным распорным клином.
Элементы защиты от контакта с пильным
диском
Для предотвращения случайного прикосно-
вения к пильному диску предусмотрены сле-
дующие конструктивные элементы:
− профилированная
вставка (28) стола,
− крышка защитного короба (29) пильного
диска,
− защитный элемент (30).
Работы должны производиться только при
установленных элементах защиты.
Толкатель
Толкатель (31) используется в качестве
вспомогательного приспособления для по-
дачи заготовок, оберегающего руку от слу-
чайного соприкосновения с пильным диском.
Толкатель должен применяться во всех слу-
чаях, когда расстояние между пильным дис-
ком и параллельным упором не превышает
120 мм.
mm = мм
4 Особенности изделия
− Функция подачи пильного диска для
выполнения точных пропилов.
− Точная регулировка угла наклона в
пределах от –1,5
о
до 46,5
о
.
− Регулирование высоты пропила до 60
мм.
− Расположение всех основных органов
управления с лицевой стороны.
− Электронное управление частотой
вращения:
− плавный пуск электродвигателя;
− низкая нагрузка на электросеть;
− поддержание постоянной часто-
ты вращения пильного диска не-
зависимо от нагрузки, обеспечи-
вающее постоянное высокое ка-
чество распиловки.
− Электронное
устройство защиты элек-
тродвигателя, реагирующее на ток пе-
регрузки, отключает электродвигатель
в случае блокировки (например,
вследствие заклинивания пильного
диска).
− Реле минимального напряжения пре-
пятствует самопроизвольному включе-
нию станка при восстановлении элек-
троснабжения после исчезновении на-
пряжения в сети.
− Компактная конструкция обеспечивает
быструю и удобную транспортировку.
− Складные
ножки – идеальное решение
для эксплуатации при проведении
монтажных работ.
− Универсальный упор входит в ком-
плект поставки.
5. Элементы управления
Выключатель
• Включение = нажатие зеленой кнопки
(32) выключателя.
• Выключение = нажатие красной кнопки
(33) выключателя.
.
Указание:
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния, препятствующее самопроизвольному
включению станка после восстановления
напряжения. В таком случае необходимо
еще раз нажать кнопку выключателя для
включения станка.
Штанга для торцевания
Эта штанга обеспечивает перемещение
пильного диска вперед при работе в режиме
подачи пильного диска.
• Повернуть ручку (34) против часовой
стрелки: после этого появляется воз-
можность продольного перемещения
пильного диска путем вытягивания
штанги за ручку.
Отпускание ручки (34) приводит к ав-
томатическому возврату пильного дис-
ка в заднее
конечное положение.
Штанга автоматически фиксируется
при достижении конечного положения.
Блокировочный рычаг
Этот рычаг используется для фиксации
штанги.
• Передвинуть рычаг (35) влево = штан-
га фиксируется в переднем или цен-
тральном положении.
Маховичок для регулирования высоты
пропила
Высота пропила может быть изменена вра-
щением маховичка (36).
.
Поворотная ручка для изменения угла
наклона
Поворотная ручка (37) позволяет плавно
изменять угол наклона в пределах от 0
о
до
45
о
.
Зажимный винт
Чтобы установленный угол наклона не из-
менялся в процессе пиления, необходимо
