Опасность!

Используйте только пригодные пильные

диски, соответствующие требованиям

стандарта EN 847-1 (см. "Технические

характеристики"). Применение неподхо-

дящих или поврежденных пильных дис-

ков представляет серьезную опасность,

связанную с возможностью их разруше-

ния под действием центробежной силы и

разлета осколков.

Не допускается применение

− пильных дисков, максимально до-

пустимая частота вращения которых

не достигает

номинальной частоты

вращения вала пильного диска при

холостом ходе (см. "Технические

характеристики");

− пильных дисков из высокопроизво-

дительной быстрорежущей стали

(HSS);

− пильных дисков с видимыми при-

знаками повреждения;

− отрезных шлифовальных кругов.

Опасность!

− Для установки пильных дисков ис-

пользуйте только оригинальные

крепежные детали.

− Не применяйте отдельных колец

для установки пильных дисков с

меньшим размером посадочного от-

верстия – это может привести к от-

соединению диска в процессе рабо-

ты.

− Пильные диски должны устанавли-

ваться так, чтобы они вращались

без биений

и не могли отсоеди-

ниться в процессе работы.

11. Надеть внешний фланец (60) (обратив

внимание на его центровку).

12. Ввинтить крепежный винт (59) и креп-

ко затянуть его прилагаемым инстру-

ментом (обратите внимание – левая

резьба!).

При этом следует придерживать внеш-

ний фланец (60) гаечным ключом.

Опасность!

− Не удлиняйте инструмент, исполь-

зуемый для привинчивания пильно-

го диска.

− Не затягивайте крепежный винт

ударами по инструменту.

− После затягивания крепежного вин-

та обязательно удалите использо-

вавшийся ключ.

13. Закрепить профилированную вставку

стола.

14. Закрепить кожух.

8.2 Юстировка шкалы

1. Ослабить все крепежные винты шкалы.

2. Приложить универсальный упор

к пра-

вой стороне пильного диска так, чтобы

он прилегал к диску по всему диаметру

(необходимо учитывать развод зубьев

или боковой выступ режущих пласти-

нок!).

3. Зафиксировать универсальный упор

поворотной ручкой.

4. Сдвинуть шкалу так, чтобы нулевая

отметка точно совпала с показывае-

мым значением.

5. Затянуть все крепежные винты шкалы

и еще

раз проконтролировать настрой-

ку.

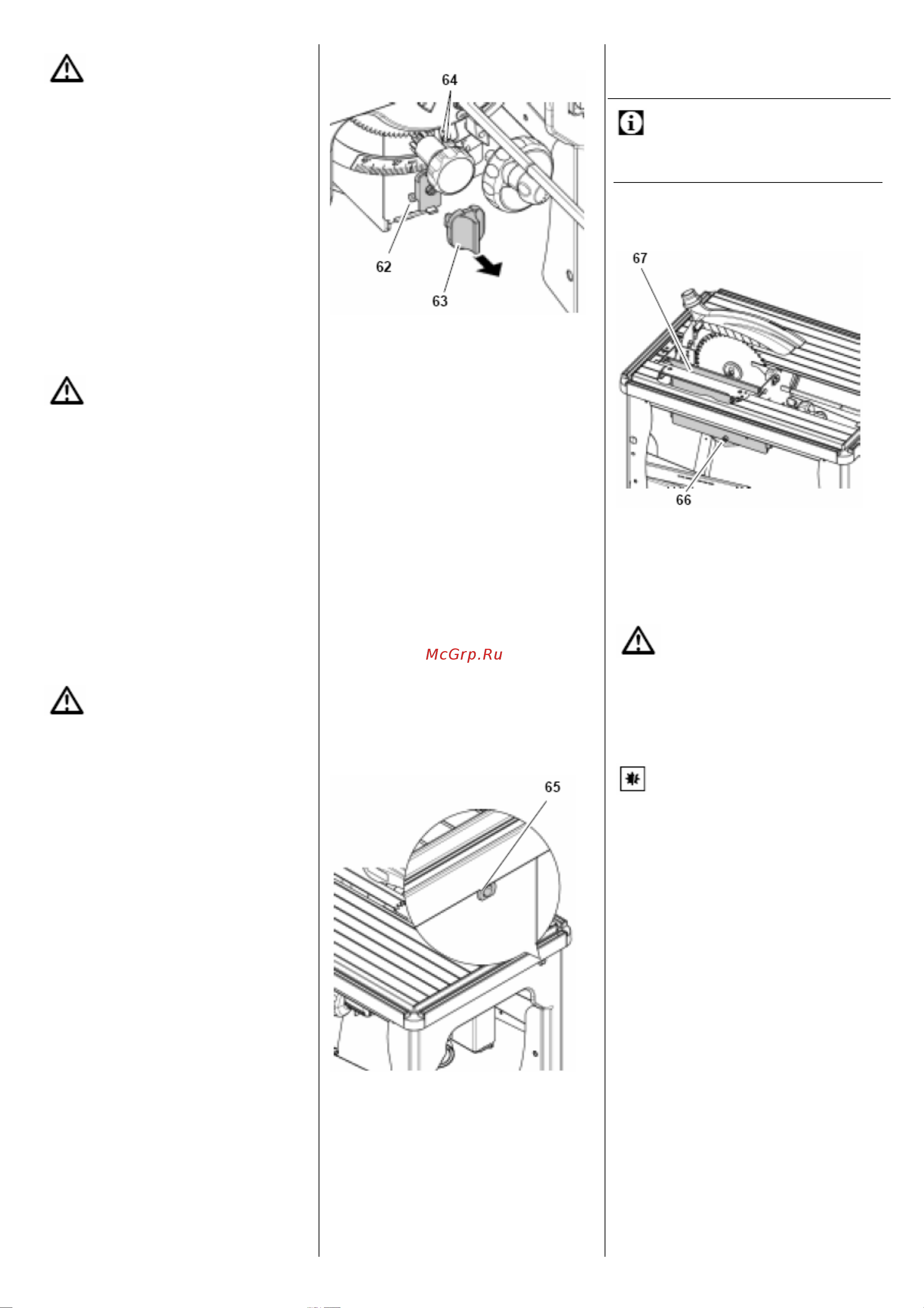

8.3 Настройка ограничителя углов

1. Переместить узел наклона пильного

диска в крайнее положение (до упора).

2. Проконтролировать угол наклона:

− 0

= под прямым углом к столу

станка,

− 45

по отдельному угольнику.

Если указанные значения не соблюда-

ются с достаточной точностью:

3. Снять колпачок (63), поддев его от-

верткой.

4. Скорректировать угол наклона при

помощи винта (62) и винта, располо-

женного напротив него.

5. Вновь надеть колпачок (63).

6. После перемещения ограничителя

углов проверить положение указателя

относительно угловой шкалы. При не-

обходимости подъюстировать указа-

тель.

7. С этой целью слегка ослабить оба

винта (64) и установить указатель точ-

но на нулевую отметку угловой шкалы.

8. Затянуть оба винта (64). Еще раз про-

верить положение указателя.

8.4 Регулировка амортизатора

Амортизатор узла возврата пильного диска в

исходное положение должен настраиваться

таким образом, чтобы каретка полностью

самопроизвольно возвращалась назад, од-

нако возврат не должен сопровождаться

резким ударом.

Регулировка производится при помощи ре-

гулировочного винта (65):

• вращение вправо = усиление аморти-

зирующего действия,

• вращение влево = ослабление аморти-

зирующего действия.

8.5 Очистка станка

• Щеткой или пылесосом очистить от

опилок и пыли

− направляющие узла перемеще-

ния пильного диска,

− вентиляционные щели на корпу-

се электродвигателя.

Очистка защитного короба

пильного дис-

ка

Защитный короб пильного диска должен

очищаться в случае скопления в нем опилок.

Указание:

Доступ к защитному коробу пильного диска

возможен только снизу. Для очистки короба

можно снять вставку стола и пильный диск.

1. Слегка ослабить винт (66) с внутрен-

ним шестигранником.

2. Поднять крышку (67) и вывести ее из

зацепления с верхним креплением.

3. Очистить защитный короб пильного

диска.

4. Вновь установить крышку (67).

5. В заключение крепко затянуть винт (66)

с внутренним шестигранником.

8.6 Хранение станка

Опасность!

• Храните станок в условиях, исклю-

чающих его несанкционированное

использование.

• Примите меры, исключающие полу-

чение травмы в результате контакта

с находящимся на хранении стан-

ком.

Внимание!

• Нельзя хранить незащищенный ста-

нок на открытом воздухе или в ус-

ловиях повышенной влажности.

8.7 Обслуживание

Перед каждым включением

Визуальный контроль промежутка между

пильным диском и распорным клином – он

должен составлять 3 – 5 мм.

Визуальный контроль сетевого кабеля и

вилки на предмет отсутствия повреждений;

при выявлении повреждений необходимо

поручить замену

дефектных деталей элек-

трику.

1 раз в месяц (при ежедневной эксплуа-

тации)

Удалять опилки пылесосом или кистью;

слегка смазывать маслом следующие на-

правляющие элементы:

− резьбовую шпильку и направляющие

узла вертикального перемещения,

− штангу узла продольного перемеще-

ния,

− поворотные сегменты,

− амортизатор.

Через каждые 300 часов работы

Контролировать все резьбовые соединения

и при необходимости подтягивать их.
