3.3 СХЕМА МОНТАЖА

Перед проведением монтажных работ убедитесь, что:

■ узлы и части системы не находятся под давлением.

■ все узлы и части системы обесточены.

■ в присоединяемых трубах отсутствуют примеси.

После этого можно начать установку агрегата.

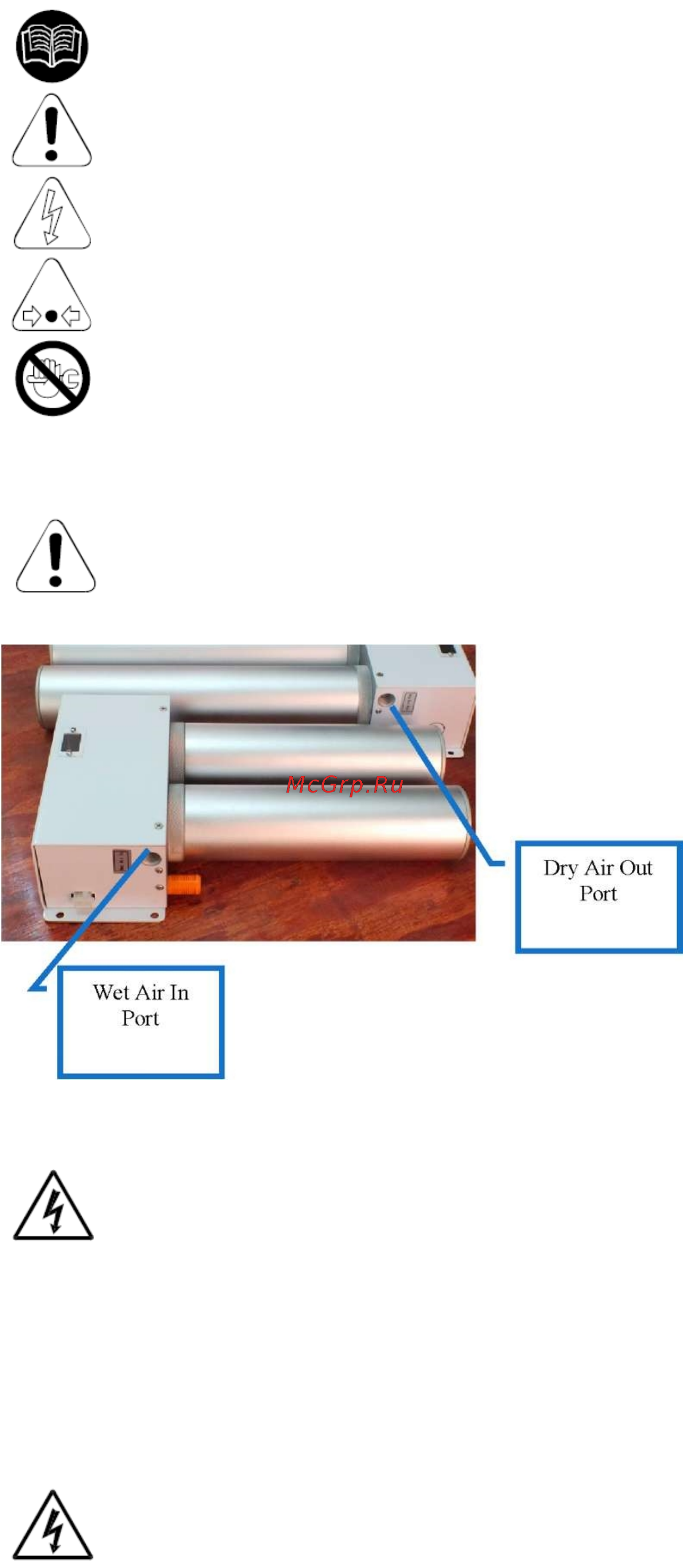

1. Подключить осушитель к линиям сжатого воздуха в соответствии с нижеуказанной схемой. При их

отсутствии целесообразно установить обходную группу для изолирования агрегата от системы и

удобства обслуживания.

2. Включить осушитель после проверки стабильности номинального напряжения и частоты

напряжения в сети питания и соответствие их параметров паспортным значениям агрегата.

Пользователь самостоятельно устанавливает линейную защиту и заземляет систему в соответствии с

действующими правилами устройства электрических соединений.

3. Эксплуатация осушителя допускается только в вертикальном положении. Допускается настенный

монтаж рядом с системой подачи сжатого воздуха или, если необходимо, монтаж на систему, для

которой подготавливается воздух.

4. Для соединения необходимо использовать соответствующие стыки и сочленения, трубки и клапаны

см. технические данные на диаметры входов/выходов.

Установить фильтр масляного сепаратора на входе осушителя, это позволит исключить попадание

маслосодержащего материала в колонны.

3.4 ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ

Подключение к источнику питания должно выполняться квалифицированным персоналом, при этом

технические средства обеспечения безопасности должны соответствовать местным

нормативно-правовым требованиям. Перед подключением оборудования к источнику питания

необходимо убедиться, что напряжение и частота в электросети соответствуют данным, указанным на паспортной

табличке осушителя. По напряжению допуск ± 5%.

Осушитель HSI укомплектован кабелем сетевого подключения.

Сетевая розетка должна быть оснащена магнитотермическим дифференциальным выключателем (IAn=0,3°),

устанавливаемым с учетом потребления электроэнергии осушителем (номинальные значения указаны на

табличке). Сечение кабелей рассчитывается с учетом потребления электроэнергии осушителем, температуры

окружающей среды, параметров сети, длины кабеля и требований местной сетевой организации.

Обязательно закрепить заземляющий вывод. Не использовать сетевые адаптеры.

При необходимости заменить розетку (обязательно при помощи специалиста)
