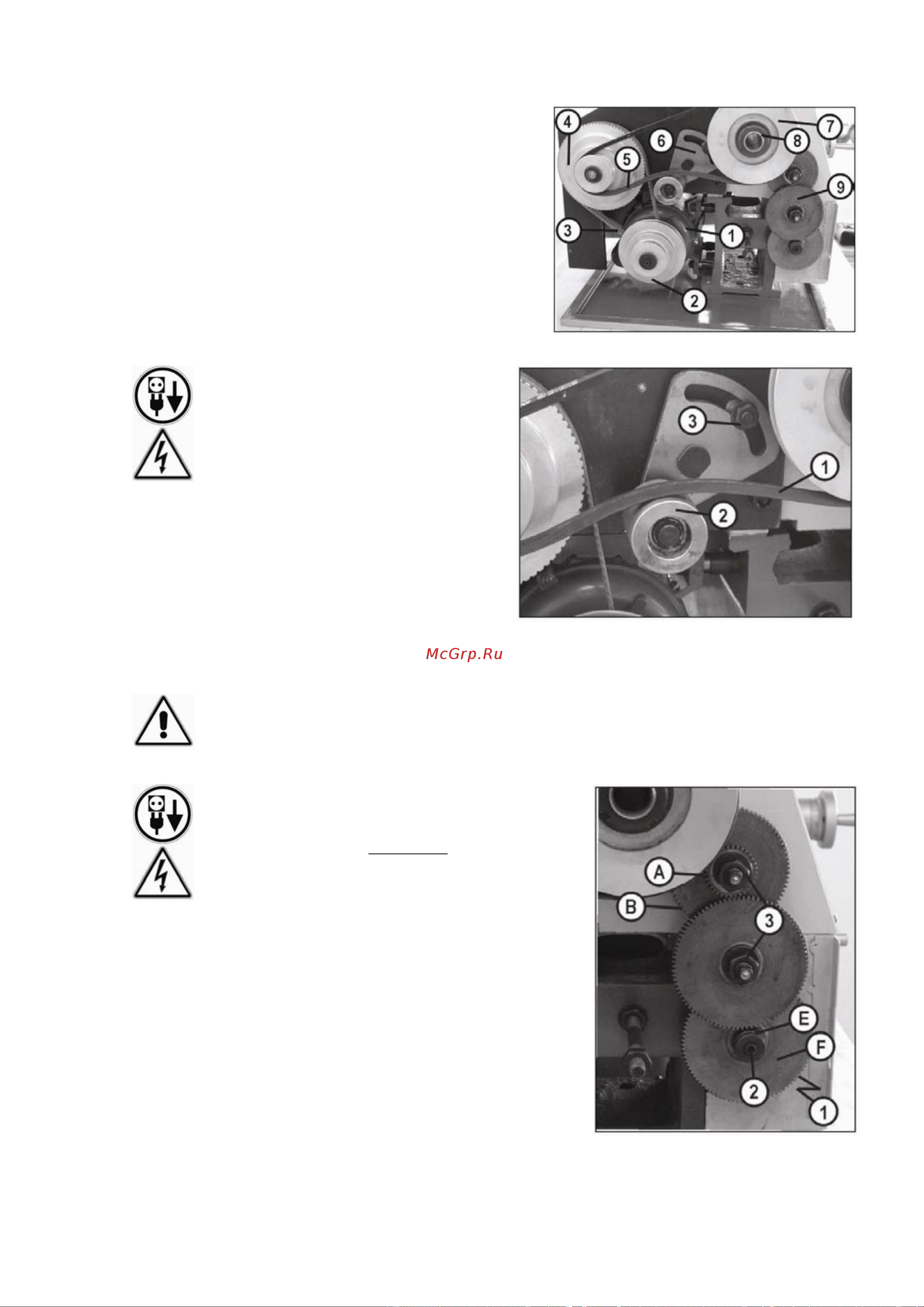

12.3.1 Механизм гитары
Составные части механизма гитары со сменными
шестернями, расположенные под кожухом гитары:
электродвигатель (1)
шкив электродвигателя (2)
зубчатый ремень (3)
шкив передаточного механизма (4)
клиновой ремень (5)
держатель подтягивающего ролика с
подтягивающим роликом (6)
шкив шпинделя (7)
шпиндель (8)
сменные шестерни гитары (9)
12.3.2 Регулировка числа оборотов шпинделя
Отключите станок от электросети!
Выберите нужное число оборотов по
таблице числа оборотов. Клиновой ремень
(1) натянут подтягивающим роликом (2).
Ослабьте гайку (3) на держателе
подтягивающего ролика и уменьшите
натяжение клинового ремня. Переместите
клиновой ремень в нужную позицию. В
зависимости от выбранного числа
оборотов клиновой ремень следует
накинуть непосредственно на шкив
двигателя или на шкив передаточного
механизма. Затем натяните клиновой
ремень (1) перемещением
подтягивающего ролика (2) и затяните
гайку (3).
Обратите внимание на то, что клиновой
ремень должен всегда плотно прилегать
к подтягивающему ролику!
12.3.3 Регулировка подачи
Отключите станок от электросети!
Сменные шестерни подачи установлены в гитаре.
Ослабьте правый зажимной винт (1), расположенный
справа внизу гитары - за сменным зубчатым колесом
(F), и поверните механизм гитары вправо.
Отвинтите болт (2) из ходового винта или гайки (3) с
болтов механизма гитары, чтобы снять сменные
зубчатые колеса с передней стороны.
После этого возьмите необходимые сменные
шестерни согласно выбранной подаче по таблице
подач и закрепите их соответственно гайкой (3) и
винтом (2). Поверните затем механизм гитары влево
так, чтобы зубчатое колесо (В) снова вошло в
зацепление с промежуточной шестерней (Z40).
Отрегулируйте зазор между колесами так, чтобы
обычный лист бумаги (плотностью 80 г/м
2
) проходил
между ними.
Закрепите механизм гитары, затянув винт (1).
Наденьте и закрепите кожух гитары, подсоедините
станок к электросети.
