Примечание по подбору сменных шестерен:

Позиции сменных зубчатых колес указаны в таблице подачи буквами от A до F. В

рассматриваемом примере устанавливается величина подачи 0.1 мм/об. Для установки

данной подачи необходимо установить сменные зубчатые колеса следующим образом:

(A) = 33 зубца – механизм гитары, верхний болт механизма, передняя сторона

(B) = 80 зубцов – механизм гитары, верхний болт механизма, задняя сторона

(D) = 90 зубцов – механизм гитары, центральный болт механизма, передняя сторона

(E) = H = втулка - на ходовом винте, не участвует в зацеплении

(F) = 90 зубцов – на ходовом винте, задняя сторона

Зубчатые колеса, находящиеся в зацеплении, обозначены в таблице вертикальной

соединительной линией ( | ).

Например, при подаче 0,1 мм/об: зубчатое колесо A (33) находится в зацеплении с колесом

C (90).

12.3.4 Подачи при нарезании резьбы

Положение зубчатых колес при нарезании резьбы резцом указаны в таблицах на кожухе гитары.

Установка необходимых подач производится тем же способом, что и в п. 12.3.3 «Регулировка подачи».

В некоторых ячейках таблиц резьбы стоит значение «H». Это означает, что данное колесо не участвует в

зацеплении. Колеса этих позиций не обязательно устанавливать, либо установите в эти позиции колеса

малого диаметра. Убедитесь, чтобы в этом случае колеса не вошли в зацепление!

13. Регулировка станка

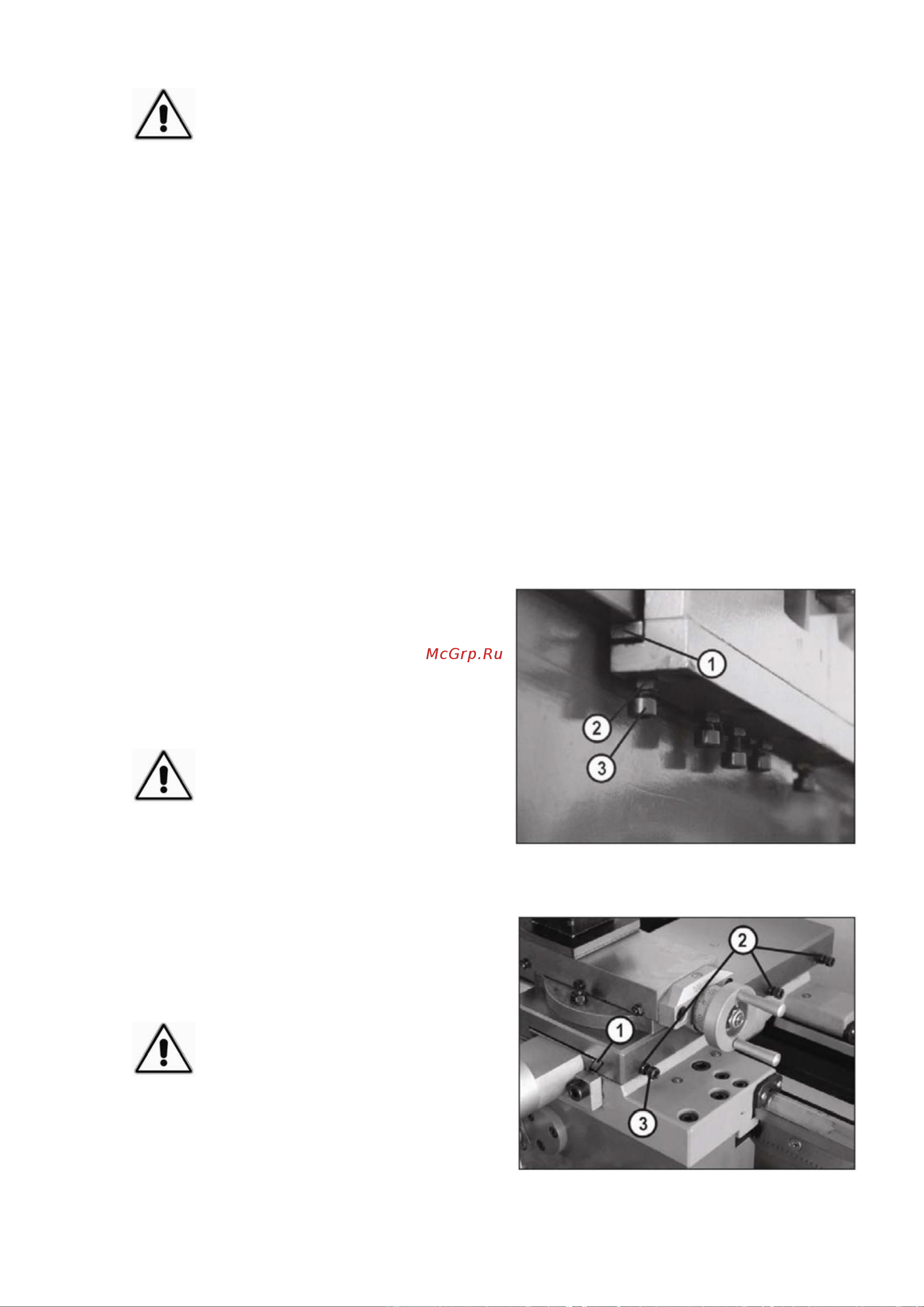

13.1 Направляющий рельс с регулировочным клином в продольной каретке

суппорта

Зазор заднего направляющего рельса (1) повышается

вследствие износа и абразивного истирания и его

можно устранить регулировкой винтами с внутренним

шестигранником.

Сначала ослабьте все гайки (2), а затем поверните на

небольшой угол по часовой стрелке винты с

внутренним шестигранником (3). После этого

необходимо затянуть до упора гайки.

Примечание:

Поворачивайте регулировочные винты

только на небольшие углы. Поворот

винта с внутренним шестигранником на угол 90º

соответствует его перемещению примерно на

0,2 мм.

13.2 Регулировочный клин поперечной каретки суппорта

Излишний зазор поперечной каретки суппорта можно

устранить регулировкой регулировочного клина (1).

Отвинтите гайки (2), а затем поверните на небольшой

угол по часовой стрелке регулировочные винты (3).

После этого необходимо затянуть до упора все гайки.
