Технический паспорт изделия Открытый доступ
Разработан в соответствии с требованиями ГОСТ 2.601

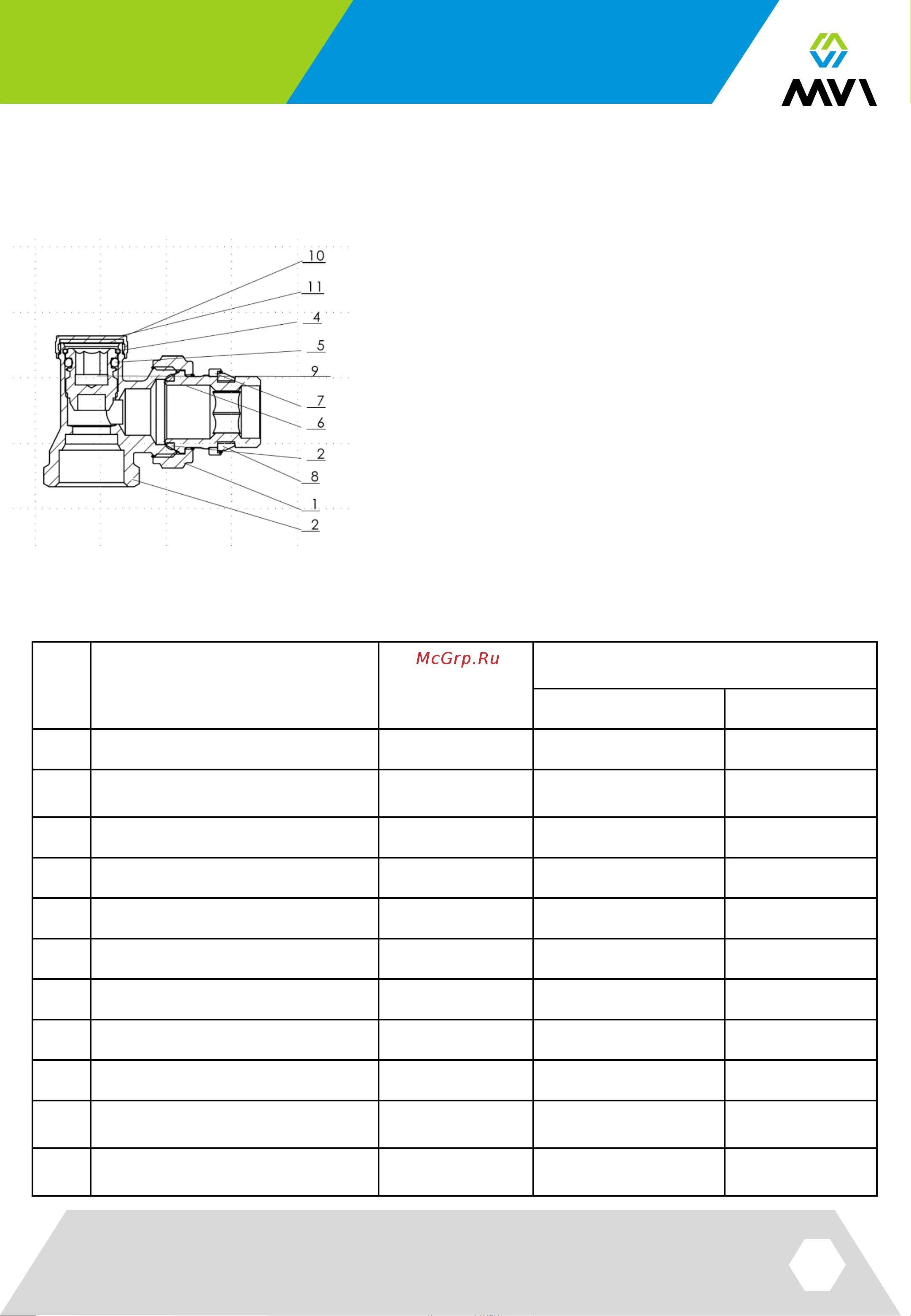

012 – Принцип работы
Корпус клапана 2 изготовлен из латуни CW617N
методом горячей штамповки. К корпусу через
уплотнительные прокладки из PTFE 3
присоединен патрубок полусгона 6. Патрубок
полусгона крепится к корпусу с помощью
накидной гайки 1. На штуцере патрубка
расположено стопорное кольцо 7 с
уплотнителем 8 из EPDM. Латунный шток 9
уплотняется кольцом 5 из EPDM. Для
регулировки и настройки клапана необходим
шестигранный ключ. Для защиты от
несанкционированного вмешательства в
настройку клапана используется заглушка 11 с
уплотнителем 10.
Применяется в системах отопления
013 – Материалы
№ Наименование детали Материал
Марка материала по нормам
РФ EN
1
Накидная гайка
Латунь
ЛС-59-2 CW617N
2
Корпус
Латунь
ЛС-59-2 CW617N
3
Уплотнитель американки
Тефлон
Тефлон PTFE
4
Стопорное
кольцо
Нерж.сталь
08Х18Н10
AISI304
5
Уплотнитель
Эластомер
Резина EPDM
6
Штуцер
Латунь
ЛС-59-2 CW617N
7
Стопорное кольцо
Латунь
ЛС59-1 HPb56-4
8
Уплотнитель
стоп. кольца
Эластомер
Резина EPDM
9
Шток
Латунь
ЛС59-1 HPb58-3
10
Уплотнитель заглушки
Эластомер
Резина EPDM
11
Заглушка
Латунь
ЛС59-1 HPb58-3
Клапаны настроечные MVI серии TR.11…ПС-TR.11.08.2018.008
Серия TR.11…
10.08.2018
