CUBE 360

GREEN

Инструкция по применению

Лазерный уровень

ADA CUBE 360 GREEN

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ, НЕ

ВЛИЯЮЩИЕ НА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, В КОНСТРУКЦИЮ, ВНЕШНИЙ

ВИД И КОМПЛЕКТАЦИЮ БЕЗ УВЕДОМЛЕНИЯ

ПРИМЕНЕНИЕ

Лазерный уровень ADA CUBE 360 GREEN предназначен для проверки горизонтальности

и вертикальности расположения поверхностей элементов строительных конструкций,

а так же для переноса угла наклона детали конструкции на аналогичные детали при

производстве строительно-монтажных работ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Лазерный луч . ........................................ горизонтальная линия 360°

вертикальная линия

Лазерные излучатели ......................... 2 лаз. диода с

длиной

волны лаз. излуч. 532 nm

Класс лазера . ........................................... Класс 2, <1мВт

Точность .................................................... ±3мм/10м

Диапазон самовыравнивания .......... ±4°

Рабочий диапазон

(с приемником/без приемника)* . ... 70/40 м

Источник питания ...............................

Li-ion аккумулятор 3.7 В

/ 3xAA 1,5В

Резьба под штатив . ............................... 2x1/4”

Рабочий диапазон температур ......... -5°C +45°C

Вес ................................................................ 390 гр

*зависит от освещения

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОГО УРОВНЯ

Лазерный уровень излучает вертикальную и горизонтальную линии. Быстрое

самовыравнивание: лазерный луч мигает и подается предупреждающий звуковой

сигнал, когда лазерный уровень отклонен на угол, выходящий за диапазон

выравнивания.

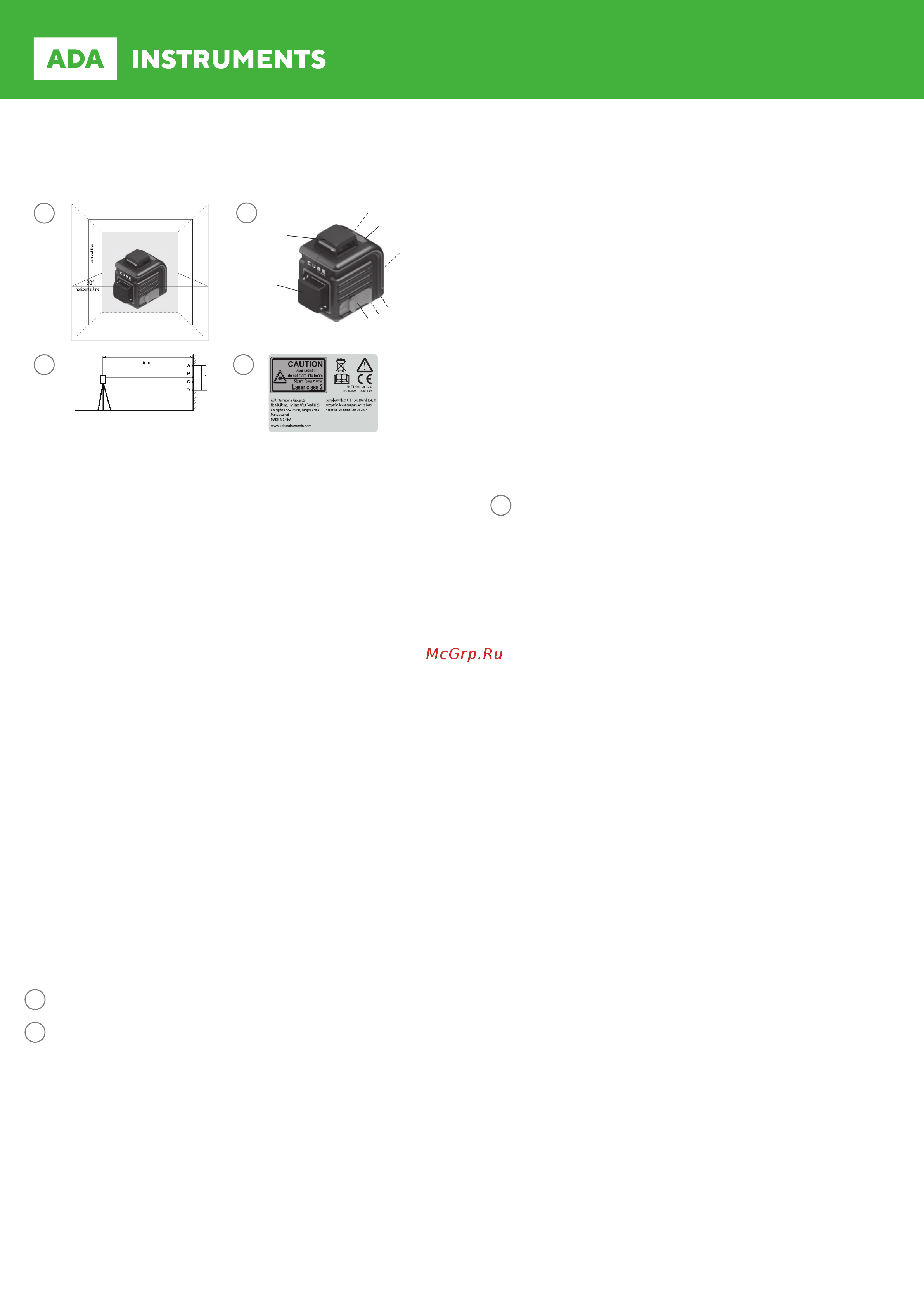

ЛАЗЕРНЫЕ ЛИНИИ

СВОЙСТВА

1. Кнопка включения вертикального (V) / горизонтального (Н)

лазерного лучей

2. Кнопка включения режима работы с детектором

3. Батарейный отсек

4. Резьба 1/4’’

5. Ручка блокировки (ON/X/OFF)

6. Вертикальное окно лазера

7. Горизонтальное окно лазера

ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО УРОВНЯ

CUBE 360 Green - это надежный, удобный лазерный уровень. Этот уровень станет

незаменимым для вас на многие годы.

1. Перед использованием откройте крышку батарейного отсека. Соблюдая

3 4

полярность, вставьте три батарейки / аккумулятор в батарейный отсек,

затем закройте крышку.

2. Установите ручку (5) в положение ON, два лазерных луча включатся.

Если ручка находится в положении ON - лазерный уровень включен и

маятник работает.

Среднее положение ручки (5) означает, что лазерный уровень включен,

но маятник заблокирован, и при наклоне лазерного уровня сигнала

предпреждения не последует.

Положение ручки (5) OFF означает, что лазерный уровень выключен и

маятник заблокирован.

3. Нажмите на кнопку (1) один раз — включится только вертикальный

луч. Нажмите на кнопку (1) еще раз - включится только горизонтальный

лазерный луч. Нажмите кнопку (1) еще раз - включится вертикальный и

горизонтальный лучи. Для экономии заряда батарей включайте только

необходимые для работы лазерные лучи.4. Нажмите один раз на кнопку

(2). Лазерный уровень находится в режиме „на улице”. Нажмите на

кнопку (2) еще раз. Лазерный уровень начнет работать в режиме „внутри

помещения”. Для работы в этом режиме используйте детектор лазерного

луча. Используйте детектор согласно его инструкции по применению.

ПРОВЕРКА ТОЧНОСТИ ЛАЗЕРНОГО УРОВНЯ

Установите лазерный уровень на штатив в 5 м от стены так, чтобы

горизонтальный лазерный луч был направлен к стене. Включите питание и

дождитесь завершения процесса самовыравнивания.

Пометьте на стене буквой А точку соприкосновения лазерного луча со

стеной. Поворачивая лазерный уровень на 90° соответствующим образом,

пометьте на стене точки В, С, D. Измерьте расстояние “h” между высшей и

низшей точками (для примера на рисунке это точки А и D). Если “h” ≤ 6 мм,

то точность измерений хорошая. Если “h” превышает 6 мм, обратитесь в

сервисный центр.

ПРОВЕРКА ТОЧНОСТИ ВЕРТИКАЛЬНОГО ЛУЧА

Установить лазерный уровень на расстоянии приблизительно 5м от стены.

Укрепить на стене отвес со шнуром длиной около 2,5м. Включите лазерный

уровень и направьте вертикальную линию на отвес со шнуром.

Точность линии находится в допустимых пределах, если отклонение

вертикальной линии (сверху или снизу) не превышает половину значения

характеристики „точность” (+/-3мм на 10м). Если точность лазерного уровня

не соответствует заявленной, необходимо обратиться в авторизованный

сервисный центр.

Примечание: Из-за особенности конструкции лазерного излучателя

допускается неоднородность и различная интенсивность яркости

лазерного луча по периметру в различных условиях освещенности.

Неоднородность лазерного луча: лазерные блики, но середина луча

определяется. Различная яркость лазерного луча: отличие интенсивности

до 50%.

УХОД ЗА УСТРОЙСТВОМ

Пожалуйста, бережно обращайтесь с лазерным уровнем. После

использования протирайте лазерный уровень мягкой тряпкой. При

необходимости смочите тряпку водой.

Если лазерный уровень влажный, осторожно вытрите его на сухо. Лазерный

уровень можно убирать в кейс только сухим! При транспортировке

убирайте лазерный уровень в кейсе.

Примечание: Во время транспортировки ручка блокировки (5) должен быть

установлен в положение «Выкл.»- иначе при транспортировке настройки

прибора могут быть «сбиты». Относитесь внимательно к аккуратной

транспортировке лазерного уровня — это позволит выполнять качествено

поставленные задачи в будущем и пользоваться лазерным уровнем долго

и успешно.

СРОК СЛУЖБЫ ИЗДЕЛИЯ

Срок службы изделия составляет 7 лет. Утилизация устройства и его батарей

выполняется отдельно от бытового мусора.

Дата изготовления, контактная информация о производителе, страна
