Устройство кондиционера

Управление кондиционером

Модель пульта и его характеристики

1. Кнопка ON/OFF – включение/выключение.

2. Кнопка MODE – выбор режима работы:

Автоматический – Охлаждение – Осушение –

Вентиляция – Обогрев.

3. Кнопка SPEED – выбор скорости вращения вен-

тилятора.

4. Кнопка

– увеличение температуры.

5. Кнопка

– уменьшение температуры.

6. Кнопка SLEEP – установка ночного режима ра-

боты.

7. Кнопка CLEAN* – активация функции самоочист-

ки внутреннего блока.

8. Кнопка STRONG* – активация интенсивного ре-

жима работы.

9. Кнопка SCREEN* – подсветка дисплея на вну-

треннем блоке.

10. Кнопка TIMER – активация таймера на включение

и выключение.

11. Кнопка SWING – управление направлением воз-

душного потока по вертикали.

12. Кнопка SWING2* – управление направлением

воздушного потока по горизонтали.

13. Кнопка FEELING* – активация режима поддержа-

ния заданной температуры вокруг пользователя

(рядом с пультом ДУ).

14. Кнопка HEALTH* – включение режимов иониза-

ции и «приток свежего воздуха».

15. Кнопка FUNGUSPROOF – активация режима ав-

томатической просушки внутреннего блока.

16. Панель индикации пульта дистанционного

управления.

Индикация пульта ДУ

1. AUTO – выбор Автоматического режима работы;

2. COOL (ОХЛАЖДЕНИЕ);

3. DRY (ОСУШЕНИЕ);

4. HEAT (ОБОГРЕВ);

5. FAN (ВЕНТИЛЯЦИЯ);

6. HIGH, MID, LOW, AUTO – скорость вращения вен-

тилятора;

7. SET – заданная (установленная температура в

помещении);

8. ROOM – желаемая температура в помещении;

9. SWING – индикация направления воздушного по-

тока по вертикали;

10. SWING2* – индикация направления воздушного

потока по горизонтали;

11. FRESH* – в данной серии не используется;

12. HEALTH* – в данной серии не используется;

13. LOCK (БЛОКИРОВКА КНОПОК) – в данной се-

рии не используется;

14. SCREEN* – подсветка дисплея на внутреннем

блоке;

15. FUNGUSPROOF – индикация режима автомати-

ческой просушки внутреннего блока;

16. ELE.H* – в данной серии не используется;

17. CLEAN* – индикатор функции самоочистки вну-

треннего блока;

18. SLEEP (НОЧНОЙ РЕЖИМ) – индикация ночного

режима работы;

19. ON OFF – включение/выключение кондиционера;

20. Заданная температура;

21. TIMER – включение таймера;

22. SPEED – индикатор скорости вращения вентиля-

тора.

23. STRONG* – индикатор интенсивного режима ра-

боты.

• За гряз нен ный воз душ ный фильтр сни жа ет

эф фек тив ность ох лаж де ния и на гре ва, по-

это му чи с ти те его каж дые две не де ли.

Устройство кондиционера

Кон ди ци о нер со сто ит из вну т рен не го и на руж-

но го бло ков, со еди нен ных тру бо про во да ми.

Уп рав ле ние кон ди ци о не ром осу ще ств ля ет ся с

пуль та дис тан ци он но го уп рав ле ния или с па не-

ли уп рав ле ния и ин ди ка ции вну т рен не го бло ка.

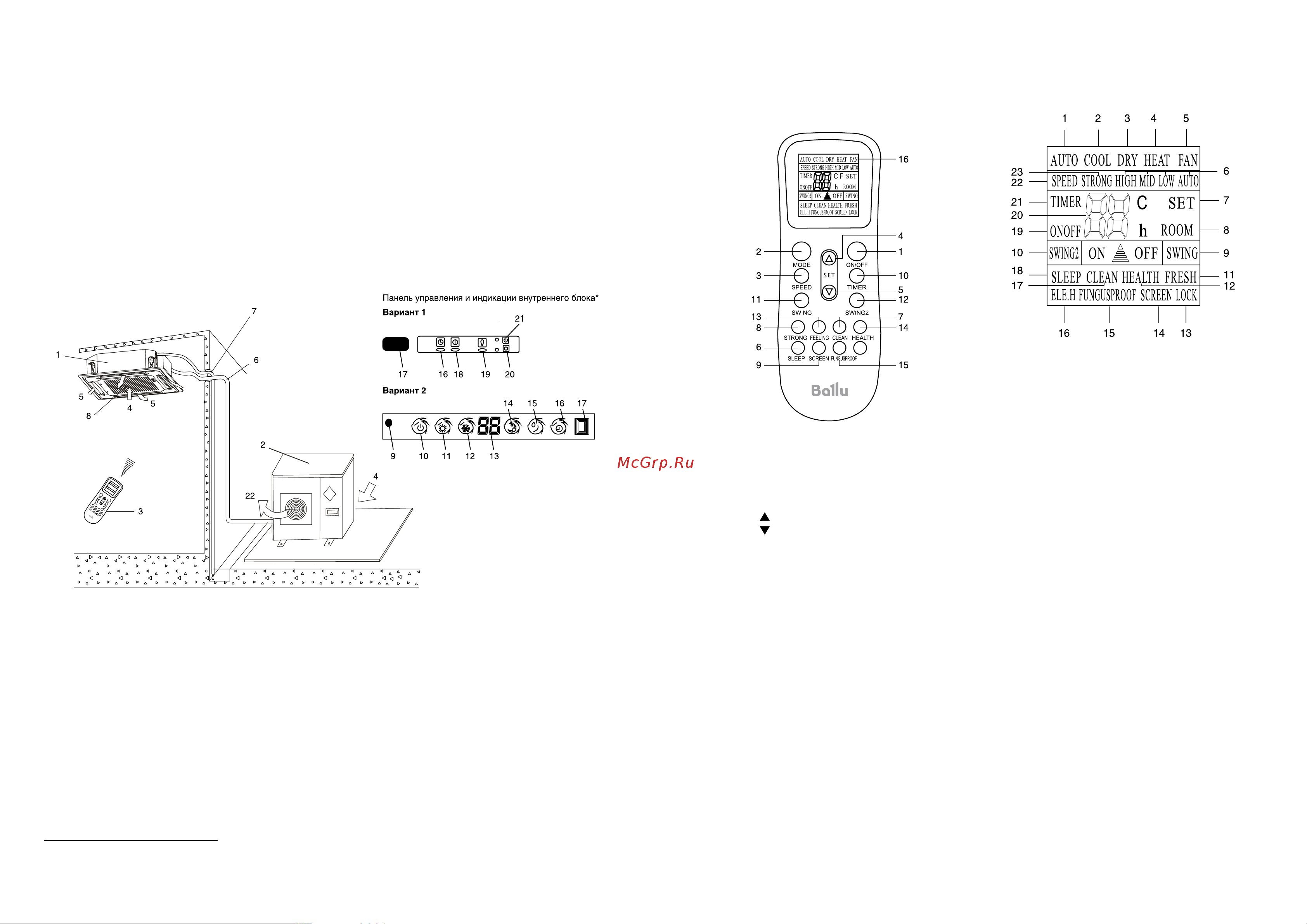

Наименование узлов и деталей кондиционера

1. Внутренний блок

2. Наружный блок

3. Пульт дистанционного управления

4. Вход воздуха

5. Направляющая заслонка

6. Соединительные трубопроводы

7. Шланг для отвода конденсата

8. Воздухозаборная решетка с воздушным фильтром

9. Кнопка ВКЛ./ВЫКЛ.

10. Индикатор режима работы

11. Индикатор режима обогрева

12. Индикатор режима охлаждения

13. Индикатор температуры

14. Индикатор режима SLEEP

15. Индикатор режима осушения

16. Индикатор таймера

17. Приемник ИКсигналов пульта ДУ

18. Индикатор работы компрессора

19 Индикатор электропитания

20 Кнопка включения ручного режима

21. Кнопка ВКЛ./ВЫКЛ. автоматического режима

22. Выход воздуха

* Панель управления и индикации Вашего кондиционера может визуально отличаться от приведенного схематичного изображе-

ния. Функции при этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2). * В данной серии не используется.
