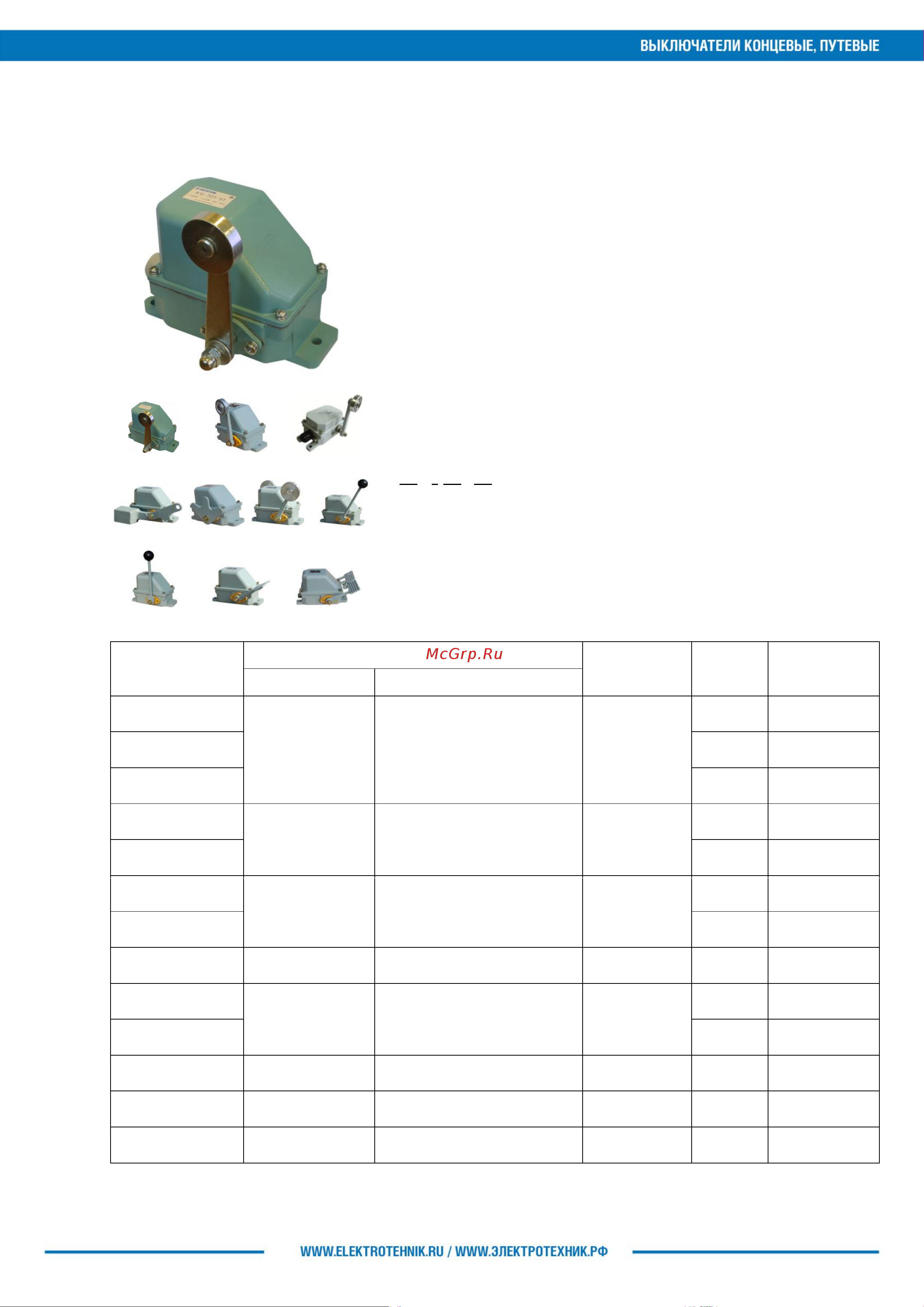

Выключатели концевые

серии КУ-700, НВ-700, ВУ-700

Производим и поставляем

Товар сертифицирован

ТУ 3428-002-59826184-2005

Гарантийный срок - 2 года со дня ввода в эксплуатацию.

1. Назначение.

Концевые (путевые) выключатели предназначены для коммутации цепей управления в

крановых электроприводах и устанавливаются в схемах управления для ограничения

линейного передвижения механизмов: КУ-701 - при небольших величинах выбега; КУ-704,

КУ-706 – с любой величины выбега; КУ-703 – ограничивает ход механизма подъема; НВ-

701, НВ-702, ВУ-701, ВУ-702 – применяются в схемах различных механизмов.

Выключатели имеют две независимые электрические цепи и могут работать как на

переменном, так и на постоянном токе в повторно-кратковременном режиме.

2. Структура условного обозначения.

ХХ

1. Условное обозначение исполнения по принципу работы выключателя:

КУ – концевой выключатель;

НВ – ножной выключатель;

ВУ – ручной выключатель.

2. Условное обозначение исполнения привода.

3. Климатическое исполнение (У) и категория размещения (1;2) по ГОСТ 15050-69.

3. Номенклатура и краткие технические характеристики.

КУ-701

КУ-703

КУ-704

КУ-706

ВУ-701

ВУ-702

НВ-701

НВ-702

Наименование

Привод

Коммутационная

схема

Степень

защиты

Артикул

Тип

Фиксация

КУ-701 У1

Рычаг с роликом

Самовозврат рычага

Рисунок 2.1

IP54

ET503883

КУ-701 У2

IP54

ET003117

КУ-701 У2

IP44

ET008995

КУ-703 У1

Груз с противовесом

Фиксация в крайних положениях

Рисунок 2.2

IP44

ET003119

КУ-703 У2

IP44

ET502263

КУ-704 У1

Рычаг пластинчатый W-

образный

Фиксация в каждом положении

Рисунок 2.3

IP54

ET003120

КУ-704 У2

IP44

ET505182

КУ-706 У1

Два рычага с роликами

Фиксация в крайних положениях

Рисунок 2.4

IP44

ET506394

НВ-701 У1

Педаль

Самовозврат педали в нулевое положение

Рисунок 2.5

IP44

ET504305

НВ-701 У2

IP54

ET009409

НВ-702 У1

Две педали

Самовозврат в нулевое положение

Рисунок 2.6

IP44

ET513982

ВУ-701 У1

Рукоятка

Фиксация в каждом положении

Рисунок 2.7

IP44

ET503884

ВУ-702 У1

Рукоятка

Фиксация в каждом положении

Рисунок 2.8

IP44

ET513981
