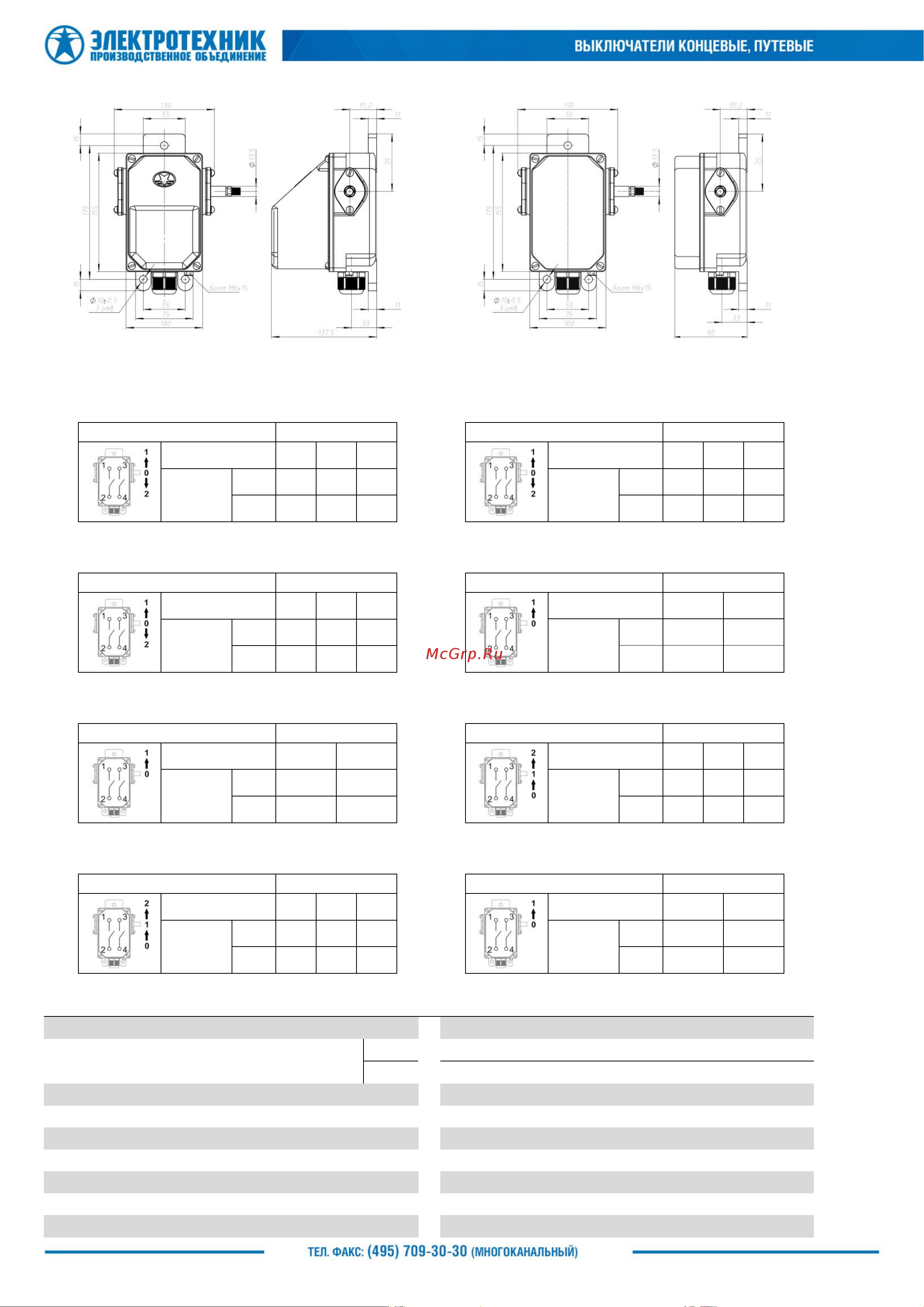

4. Габаритные и установочные размеры.

Рисунок 1. Габаритные и установочные размеры выключателя концевого серии КУ, НВ, ВУ.

*Сальник М25х1,5 (минимальный размер обжимаемого провода – 8 мм; максимальный размер обжимаемого провода – 18 мм.)

5. Коммутационные схемы.

Тип

КУ-701

Положение

Контактная

группа

1-2

3-4

Тип

КУ-703

Положение

Контактная

группа

1-2

3-4

Рисунок 2.1

Рисунок 2.2

Тип

КУ-704

Положение

Контактная

группа

1-2

3-4

Тип

КУ-706

Положение

Контактная

группа

1-2

3-4

Рисунок 2.3

Рисунок 2.4

Тип

НВ-701

Положение

Контактная

группа

1-2

3-4

Тип

НВ-702

Положение

Контактная

группа

1-2

3-4

Рисунок 2.5

Рисунок 2.6

Тип

ВУ-701

Положение

Контактная

группа

1-2

3-4

Тип

ВУ-702

Положение

Контактная

группа

1-2

3-4

Рисунок 2.7

Рисунок 2.8

6. Основные технические характеристики.

Номинальный рабочий ток In, А

Номинальное рабочее напряжение Ue, В

АС

500/50Гц

440

Номинальное напряжение изоляции, В

500

Допустимая частота включений, циклов в час

600

Механическая износостойкость, циклов ВО

1 000 000

Коммутационная износостойкость, циклов ВО

400 000

Режимы работы по ГОСТ 18311-80

Повторно-кратковременный

Степень защиты

IP44; IP54

Вид климатического исполнения и категория размещения

У1; У2
