УСТРОЙСТВО ОБОГРЕВАТЕЛЯ THERMOUP TOP

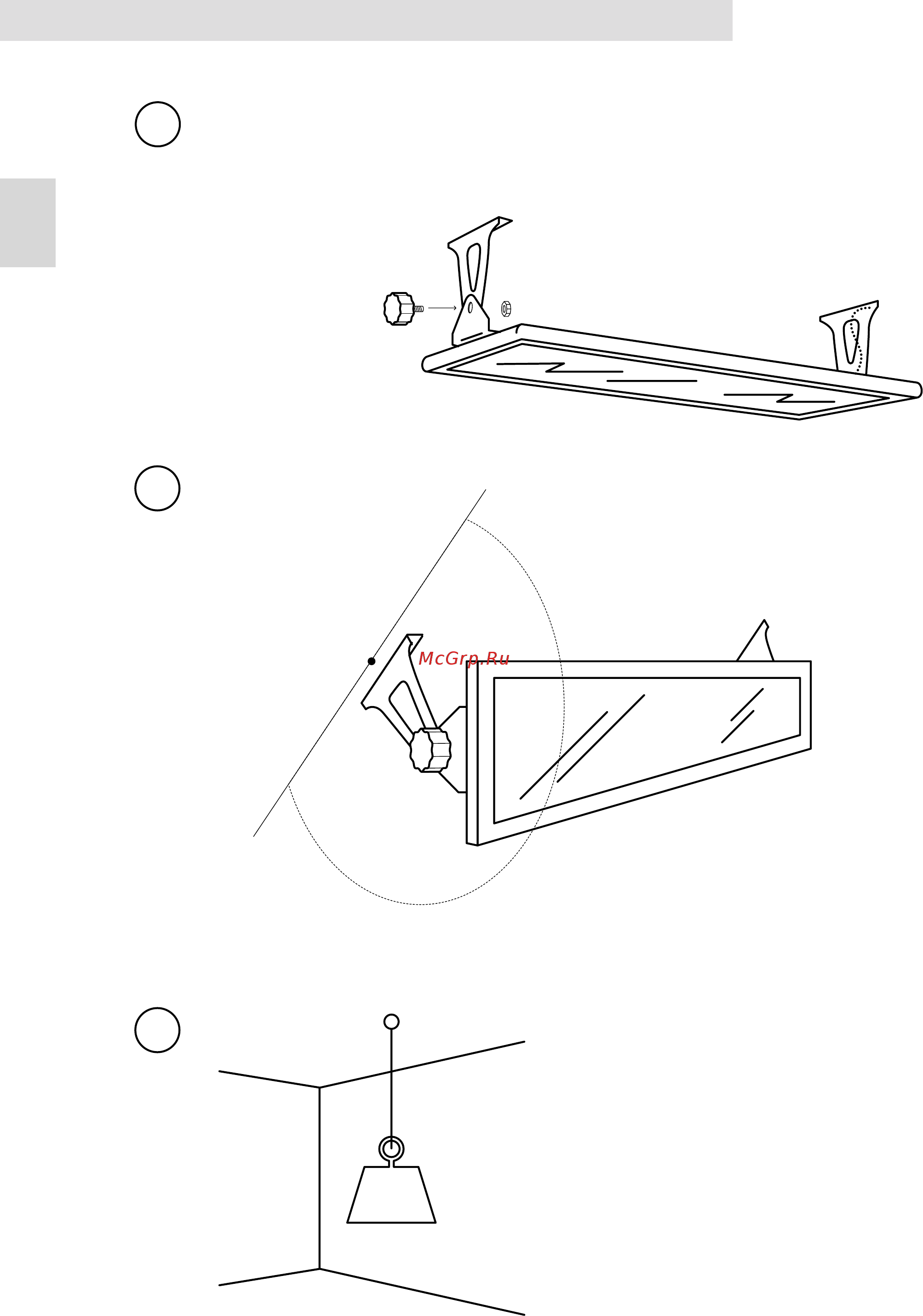

Рисунок 3. Монтаж обогревателя ThermoUp Top
Для этого немного ослабьте барашковые
болты, соединяющие две части каждого
кронштейна, установите необходимый угол
наклона прибора и зафиксируйте кронштейны
в выбранном положении.
5x
При закреплении с помощью
кронштейнов есть возможность
выбора угла направленности
лучистого потока обогревателя.
4
5
6
Подвесьте обогреватель к потолку, соединив две
части кронштейна с помощью барашкового винта
или прикрепив к уголкам на обогревателе цепочки.
Прочность потолка, либо конструкций, на которые
крепится обогреватель, должна быть достаточной,
чтобы выдержать 5-кратную массу обогревателя.
