5. ПРИНЦИП РАБОТЫ

При наличии потока перемещаемой по трубопроводу среды она давит на дисковый

затвор (3) и, преодолевая сопротивление его веса, поднимает его, тем самым, откры-

вает клапан. Дисковый затвор (3) поднимается больше или меньше в зависимости от

величины расхода через клапан. Если расход снизится до нуля, то собственный вес

затвора возвращает его в исходное положение, закрывая клапан.

6. ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

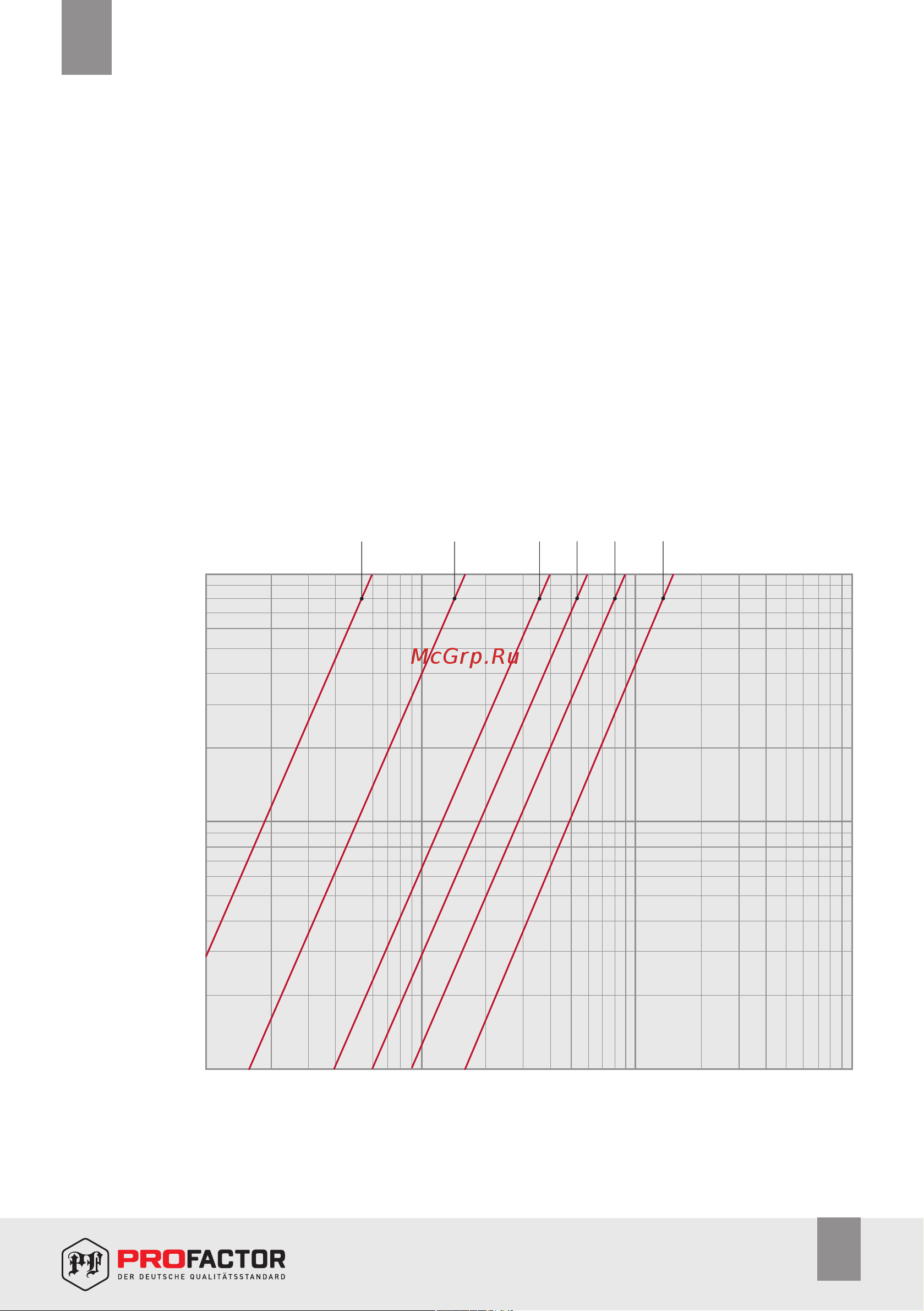

Диаграмма расхода и потери давления:

0,1

0,01

10 100

Расход, л/мин

Потери давления, бар

1000 10000

½"

¾"

1¼"

1½"
