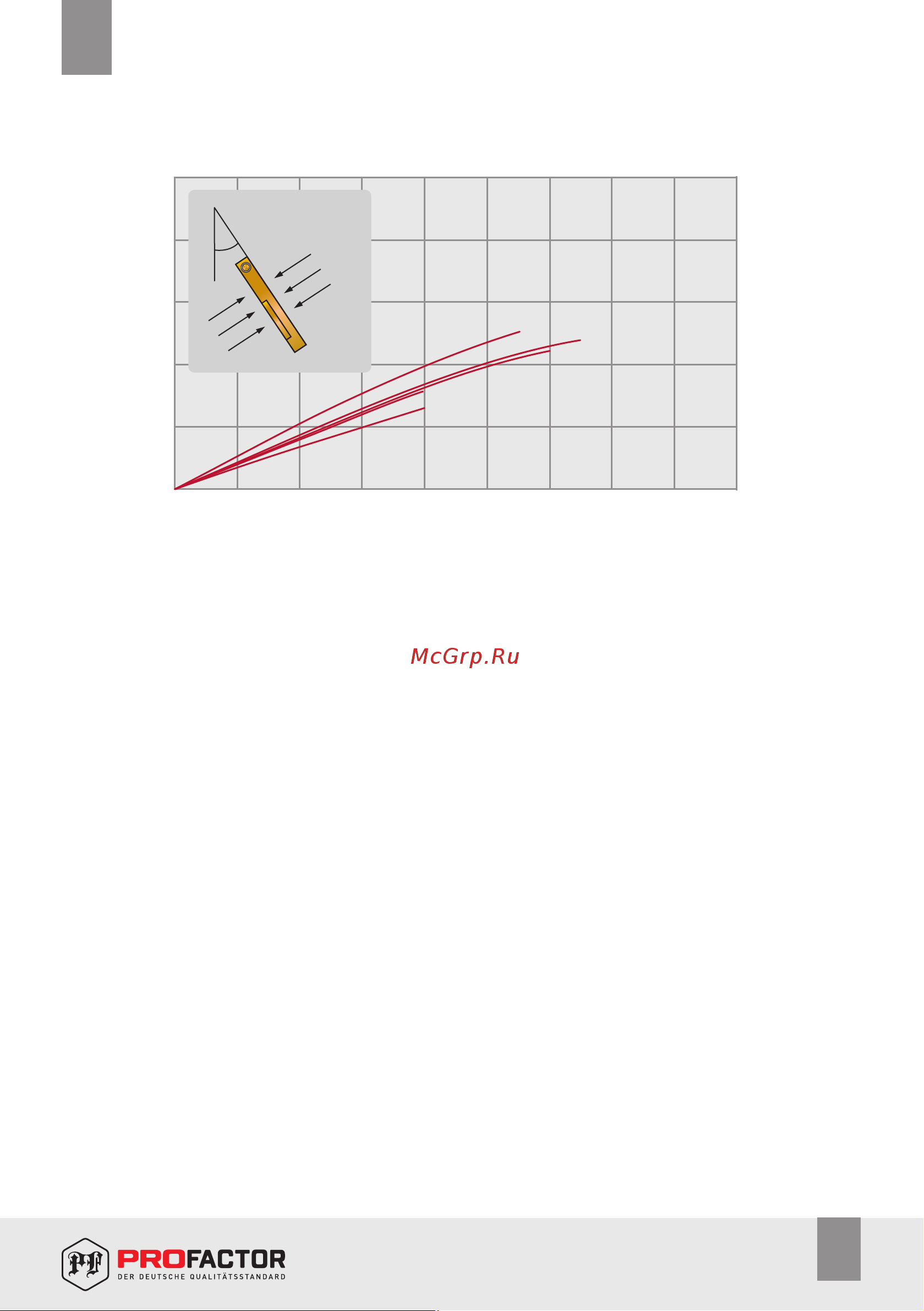

Диаграмма минимального давления открытия клапана:

7. УКАЗАНИЕ ПО МОНТАЖУ

По части требований безопасности труда клапан соответствует ГОСТ 12.2.063-2015.

Опасных и вредных производственных факторов не создает. Клапан поставляется

потребителю полностью готовым к работе и не требует дополнительной регулировки.

Перед установкой клапана трубопровод должен быть очищен от окалины и ржавчины.

Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснаб-

жения, трубопроводы котельных по окончании их монтажа должны быть промыты

водой до выхода ее без механических взвесей (СНиП 03.05.01-85).

Обратный клапан дисковый горизонтальный может устанавливаться только горизон-

тально крышкой вверх, при этом стрелка на корпусе должна совпадать с направлением

потока рабочей среды. Клапан не должен испытывать нагрузок от трубопровода (изгиб,

сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравно-

мерность затяжки крепежа). При необходимости должны быть предусмотрены опоры

или компенсаторы, снижающие нагрузку на клапан от трубопровода (ГОСТ Р 53672-

2009). Несоосность соединяемых трубопроводов не должна превышать 3мм при длине

до 1 м плюс 1 мм на каждый последующий метр (СНиП 3.05.01-85, п.2.8).

Рекомендуется установка ручных перекрывающих вентилей для проведения

планового ремонта на отрезке трубопровода, где установлен обратный клапан.

Открывать вентили следует медленно, чтобы избежать возможных гидравлических

ударов и резкого повышения давления в системе.

мм

∆p = Pin – Pout (мбар)

0 40 10 50 20 60 80 30 70 90

¾"–1

1¼"

1½"

½"

Pout
