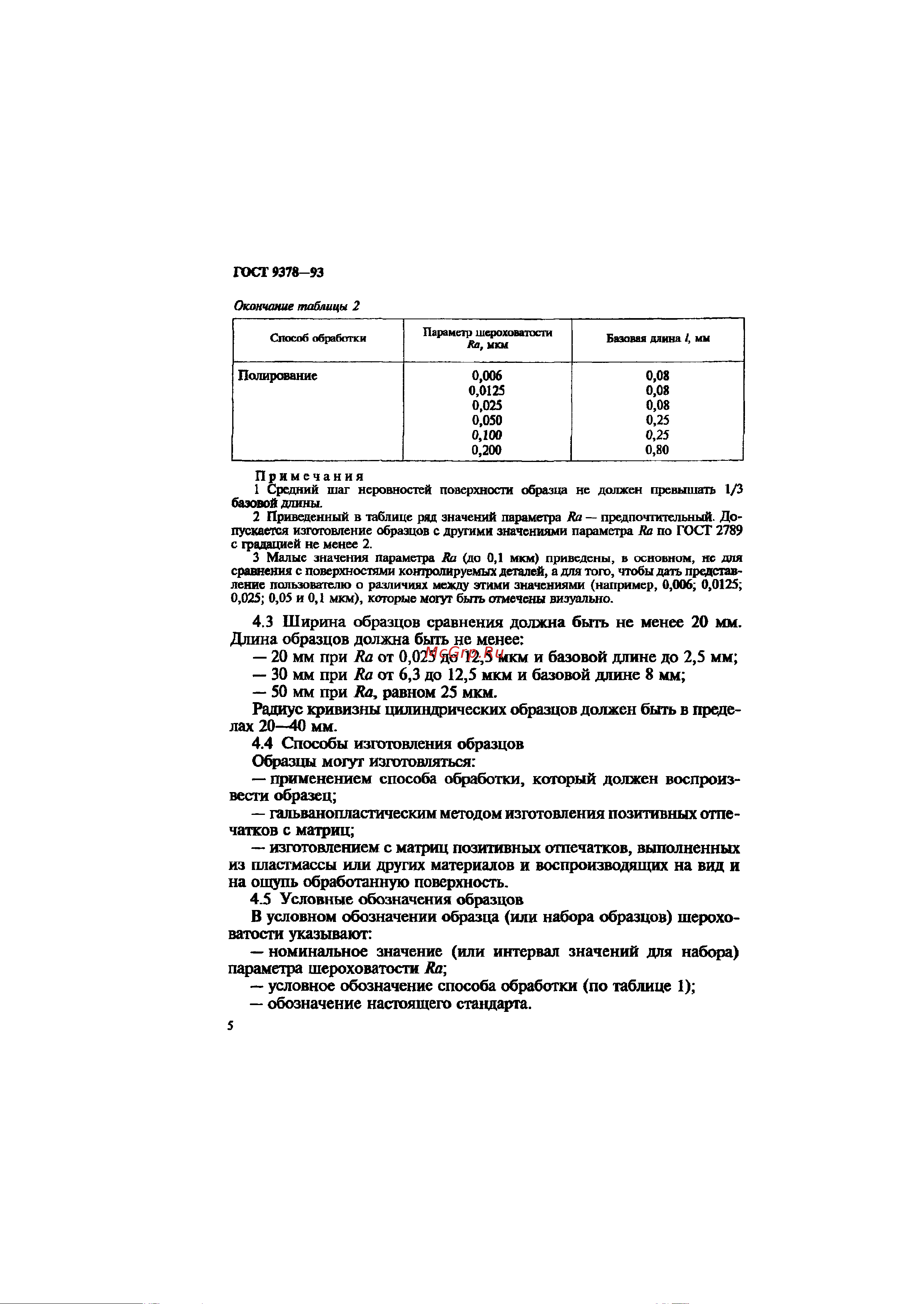

ГОСТ 9378-93

О ко нч ание т а бли цы 2

Способ обработки

Параметр шероховатости

Ra, мкм

Базовая джина 1, мм

Полирование

0,00 6

0,08

0,0125 0,08

0,025 0,08

0,050

0,25

0 ,10 0 0,25

0,20 0

0,80

Примечания

1 Средний шаг неровностей поверхности образца не должен превышать 1/3

базовой длины.

2 Приведенный в таблице ряд значений параметра Ra — предпочтительный. До

пускается изготовление образцов с другими значениями параметра Ra по ГОСТ 2789

с градацией не менее 2.

3 Малые значения параметра R a (до 0,1 мкм) приведены, в основном, не для

сравнения с поверхностями контролируемых деталей, а для того, чтобы дать представ

ление пользователю о различиях между этими значениями (например, 0,006; 0,0125;

0,025; 0,05 и 0,1 мкм), которые могут быть отмечены визуально.

4.3 Ширина образцов сравнения должна быть не менее 20 мм.

Длина образцов должна быть не менее:

— 20 мм при Ra от 0,025 до 12,5 мкм и базовой длине до 2,5 мм;

— 30 мм при R a от 6,3 до 12,5 мкм и базовой длине 8 мм;

— 50 мм при R a, равном 25 мкм.

Радиус кривизны цилиндрических образцов должен быть в преде

лах 20—40 мм.

4.4 Способы изготовления образцов

Образцы могут изготовляться:

— применением способа обработки, который должен воспроиз

вести образец;

— гальванопластическим методом изготовления позитивных отпе

чатков с матриц;

— изготовлением с матриц позитивных отпечатков, выполненных

из пластмассы или других материалов и воспроизводящих на вид и

на ощупь обработанную поверхность.

4.5 Условные обозначения образцов

В условном обозначении образца (или набора образцов) шерохо

ватости указывают:

— номинальное значение (или интервал значений для набора)

параметра шероховатости Ra;

— условное обозначение способа обработки (по таблице 1);

— обозначение настоящего стандарта.
