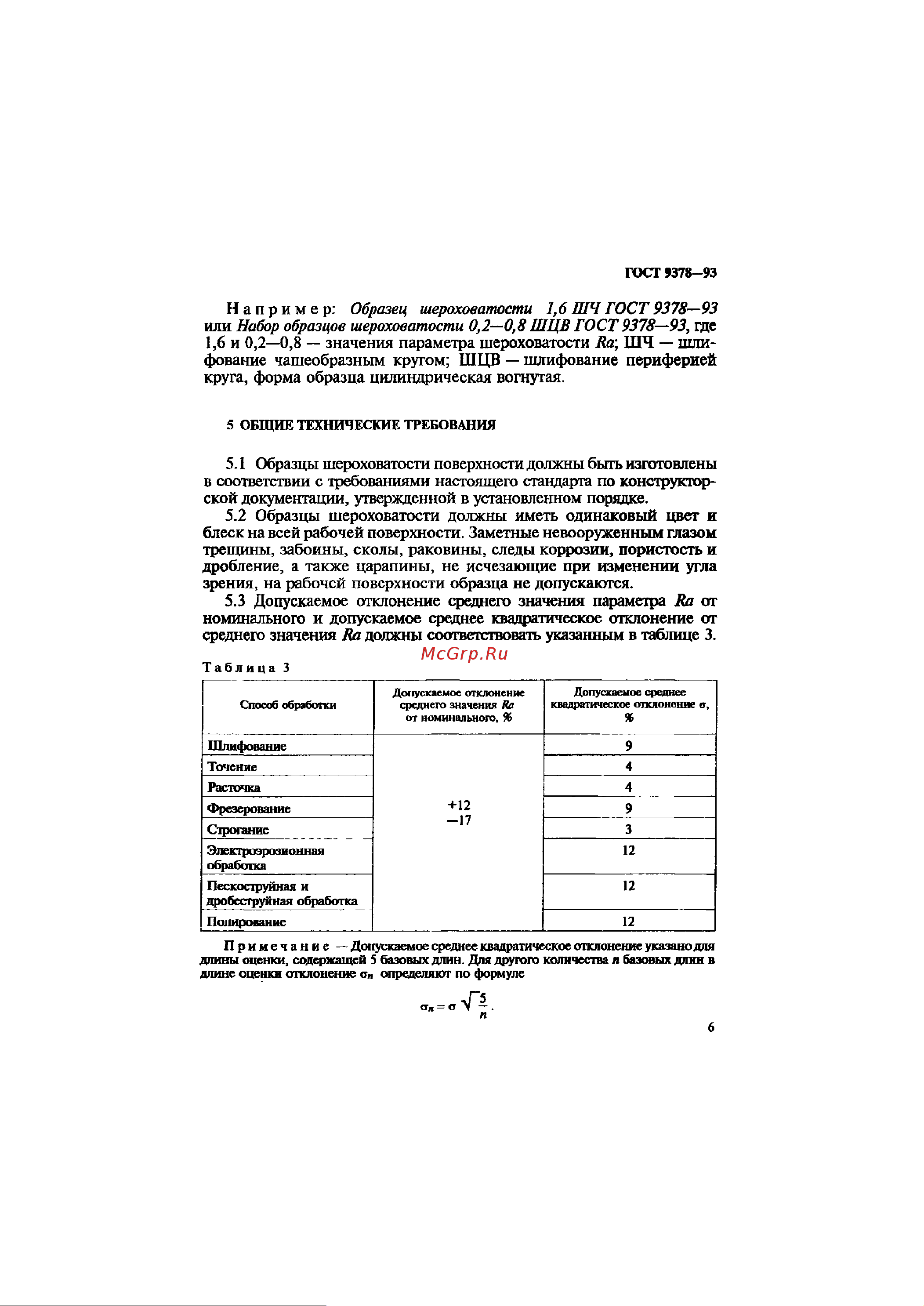

ГОСТ 9 37 8-9 3

Например: Образец шероховатости 1 ,6 Ш ЧГО СТ9378—93

или Набор образцов шероховатости 0,2—0,8 ШЦВ ГОСТ 9378—93, где

1,6 и 0,2—0,8 — значения параметра шероховатости Ra; ШЧ — шли

фование чашеобразным кругом; ШЦВ — шлифование периферией

круга, форма образца цилиндрическая вогнутая.

5 ОБЩ И Е ТЕХНИЧЕСКИ Е ТРЕБОВАНИЯ

5.1 Образцы шероховатости поверхности должны быть изготовлены

в соответствии с требованиями настоящего стандарта по конструктор

ской документации, утвержденной в установленном порядке.

5.2 Образцы шероховатости должны иметь одинаковый цвет и

блеск на всей рабочей поверхности. Заметные невооруженным глазом

трещины, забоины, сколы, раковины, следы коррозии, пористость и

дробление, а также царапины, не исчезающие при изменении угла

зрения, на рабочей поверхности образца не допускаются.

5.3 Допускаемое отклонение среднего значения параметра Ra от

номинального и допускаемое среднее квадратическое отклонение от

среднего значения Ra должны соответствовать указанным в таблице 3.

Таблица 3

Способ обработки

Допускаемое отклонение

среднего значения Ra

от номинального, %

Допускаемое среднее

квадратическое отклонение в,

Ш лифование 9

Точение

Расточка

Ф резерование

+12

- 1 7

Строгание

Электроэрозионная

обработка

Пескоструйная и

дробеструйная обработка

Полирование 12

Примечание — Допускаемое среднее квадратическое отклонение указан о д ля

длины оценки, содержащ ей 5 базовых длин. Для другого количества л базовых дли н в

длине о ц е н к и отклонение о„ определяю т по формуле

стл = о V ”— .
