12 СВЕДЕНИЯ О ПРИЕМКЕ
Счетчик электрической энергии Пульсар 1Т__________________заводской номер ____________________ изготовлен и
принят в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, техническими условиями
ЮТЛИ.422821.001ТУ и признан годным для эксплуатации.
Ток Интерфейс RS-485(внешнее питание)
Кнопка
Реле
Оптопорт
Имп. выход
Контроль нейтрали Датчик вскрытия крышки клемм
ОТК Дата выпуска _______________
13 СВЕДЕНИЯ О ПОВЕРКЕ
Счетчик электрической энергии Пульсар 1Т______________________, на основании результатов первичной поверки СИ из
производства, соответствует требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, техническим условиям
ЮТЛИ.422821.001ТУ и признан годным для эксплуатации.
Дата поверки Наименование поверки
Отметка
о поверке
Фамилия, инициалы,
подпись поверителя
Клеймо поверительного
органа
Дата очередной
поверки
Первичная до ввода
в эксплуатацию
Поверка
выполнена

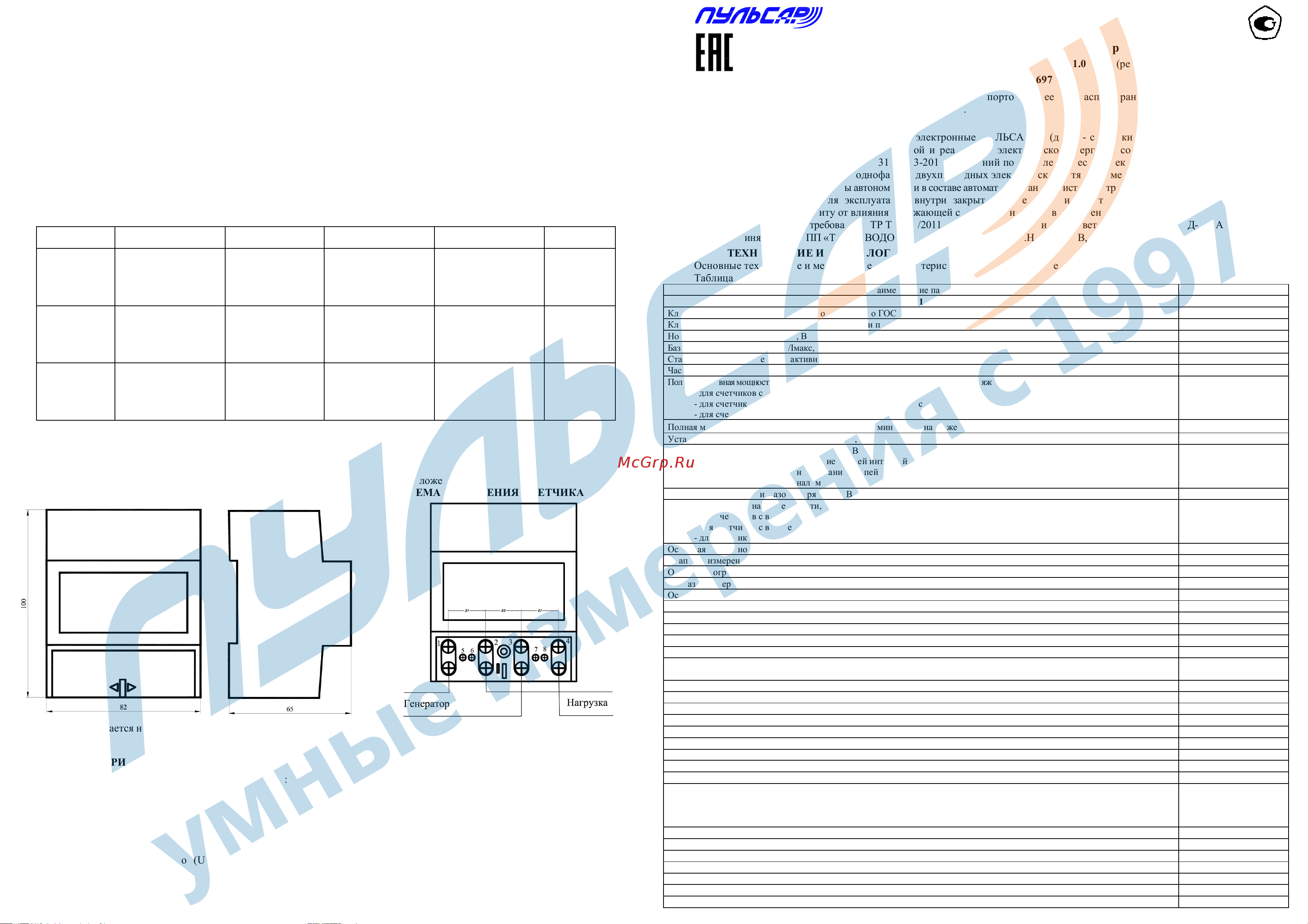

Приложение А Приложение Б
ГАБАРИТНЫЙ ЧЕРТЕЖ СХЕМА ВКЛЮЧЕНИЯ СЧЕТЧИКА
Счетчик устанавливается на DIN-рейку.
Приложение В
ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Исполнение с интерфейсом RS485 с
внешним питанием:
Исполнение с интерфейсом RS485 с внутренним пит
анием:
5 контакт
–
+9…16 В
5 контакт
–
+10 В (нестабилизированное)
6 контакт
–
0 В
6 контакт
–
0 В
7 контакт
–
RS
485
A
7 контакт
–
RS
485
A
8 контакт
–
RS
485
B
8 контакт
–
RS
485
B
И
сполнение с
импульсным выходом
(
U
< 24 В,
I
< 30 мА)
:
7 контакт
–
плюс
8 контакт – минус
ООО НПП «ТЕПЛОВОДОХРАН»
Счетчики электрической энергии
однофазные электронные многотарифные Пульсар 1Т
Руководство по эксплуатации (паспорт) ЮТЛИ.422821.001 РЭ (ред.2)
Сделано в России Государственный реестр № 76979-19
Настоящее Руководство по эксплуатации, совмещенное с паспортом (далее РЭ) распространяется на счетчики электрической
энергии однофазные электронные многотарифные Пульсар 1Т.
1 НАЗНАЧЕНИЕ
Счётчики электрической энергии однофазные электронные ПУЛЬСАР 1Т (далее - счётчики) предназначены для измерения и
учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ
31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с
требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы только в местах,
имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики соответствуют требованиям ТР ТС 020/2011 и 004/2011. Декларация о соответствии: ЕАЭС N RU Д-RU.AH03.B.12204/19
от 11.10.19г., принята ООО НПП «ТЕПЛОВОДОХРАН» (390027, г.Рязань, ул.Новая, д.51В, литера Ж, неж.пом.Н2).
2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
Наименование параметра
Значение параметра
1
2
Класс точности при измерении активной энергии по ГОСТ 318
19.21
1
Класс точности при измерении реактивной энергии по ГОСТ 3
1
819.23
1; 2
Номинальное напряжение
U
ном, В
230
Базовый/максимальный ток
I
б/
I
макс, А
5/60; 5/80; 10/100
Стартовый ток при измерении активной/реактивной энергии, мА
20/25; 40/50
Частота с
ети, Гц
50±
2
,
5
Полная и активная мощность, потребляемая цепью напряжения, при номинальном напряжении и номинальной частоте, В ּ А(Вт) не более:
- для счетчиков с внешним питанием цепей интерфейса
- для счетчиков с внутренним питанием цепей интерфейса
-
дл
я счетчиков с радиоканалом
10 (2,0) соответственно
2 (1,5) соответственно
2 (1,5) соответственно
Полная мощность, потребляемая цепью тока, при номинальном напряжении и номинальной частоте, В
ּ
А не более
0,3
Установленный диапазон рабочих напряжений, В
(0,9…1,1)
U
ном
Расширенный рабочий диапазон напряжений, В
- для счетчиков с внешним питанием цепей интерфейса
- для счетчиков с внутренним питанием цепей интерфейса
-
для счетчиков с радиоканалом
(0,8…1,15) Uном
(0,5…1,15) Uном
(0,5…1,15)
U
ном
Предельны
й рабочий диапазон напряжений, В
(0…1,15)
U
ном
Диапазон измерения напряжения сети, В
- для счетчиков с внешним питанием цепей интерфейса
- для счетчиков с внутренним питанием цепей интерфейса
-
для счетчиков с радиоканалом
175…310
150…265
150…265
Основн
ая погрешность измерения напряжения, %
0,5
Диапазон измерения ток
а
,
А
0,1
I
б…
I
макс
Основная погрешность измерения тока, %
1,0
Диапазон измерения частоты сети, Гц
40…60
Основная погрешность измерения частоты сети, Гц
0,05
Точность хода часов в нормальн
ых условиях, с/сутки
±
0
,5
Срок службы литиевой батареи часов, ле
т
16
Передаточное число в телеметрическом режиме, имп./(кВт
ּ
ч или квар
ּ
ч)
1000; 500
Передаточное число в поверочном режиме, имп./(кВт
ּ
ч или квар
ּ
ч)
10000; 5000
Сохранность данных
при перерывах питания, лет
32
Защита информации
Пломба, датчики вскрытия
и доступ
по паролю
Начальный запуск счетчика, сек. не более
5
Тип индикатора
Жидкокристаллический
Число разрядов отсчетного устройства
8
Максимальное коммутационное напряжение в
строенного реле, В
250
Максимальный коммутационный ток встроенног
о
реле, А
80; 90
Единица младшего разряда при отображении энергии, кВт
ּ
ч
0,01
Диапазон рабочих температур, °С
-
40 ... +60
Напряжение питания цепей интерфейса
RS
-
485, В
8…16
Ток потре
бления цепей интерфейса
RS
-
485, мА, не более
20
Характеристики радиомодуля IoT(LoRa):
- полоса рабочих частот, МГц
-
выходная мощность, не более мВт
от 433,075 до 434,479
(от 868,7 до 869,2)
10
(25)
Диапазон температур хранения, °С
-
40 ... +70
Отно
сительная влажность, % не более при температуре +25 °С
98
Атмосф
е
р
ное
давление, кПа
60 … 106,7
Масса счетчика, кг не более
0,5
Средний срок службы счетчика, лет
32
Средняя наработка до отказа, ч
318160
Габаритные размеры,
мм
1
00
x
82
x6
5
