3.Устройство и установка стабилизатора

3.1 Устройство стабилизатора и конструктивное исполнение

Функционально стабилизатор Ампер представляет собой стабилизатор напряжения

вольтодобавочного типа, состоящий из регулирующего автотрансформатора, мощных

электронных ключей, контроллера напряжения и токовой защитой от превышения

потребляемого тока нагрузкой.

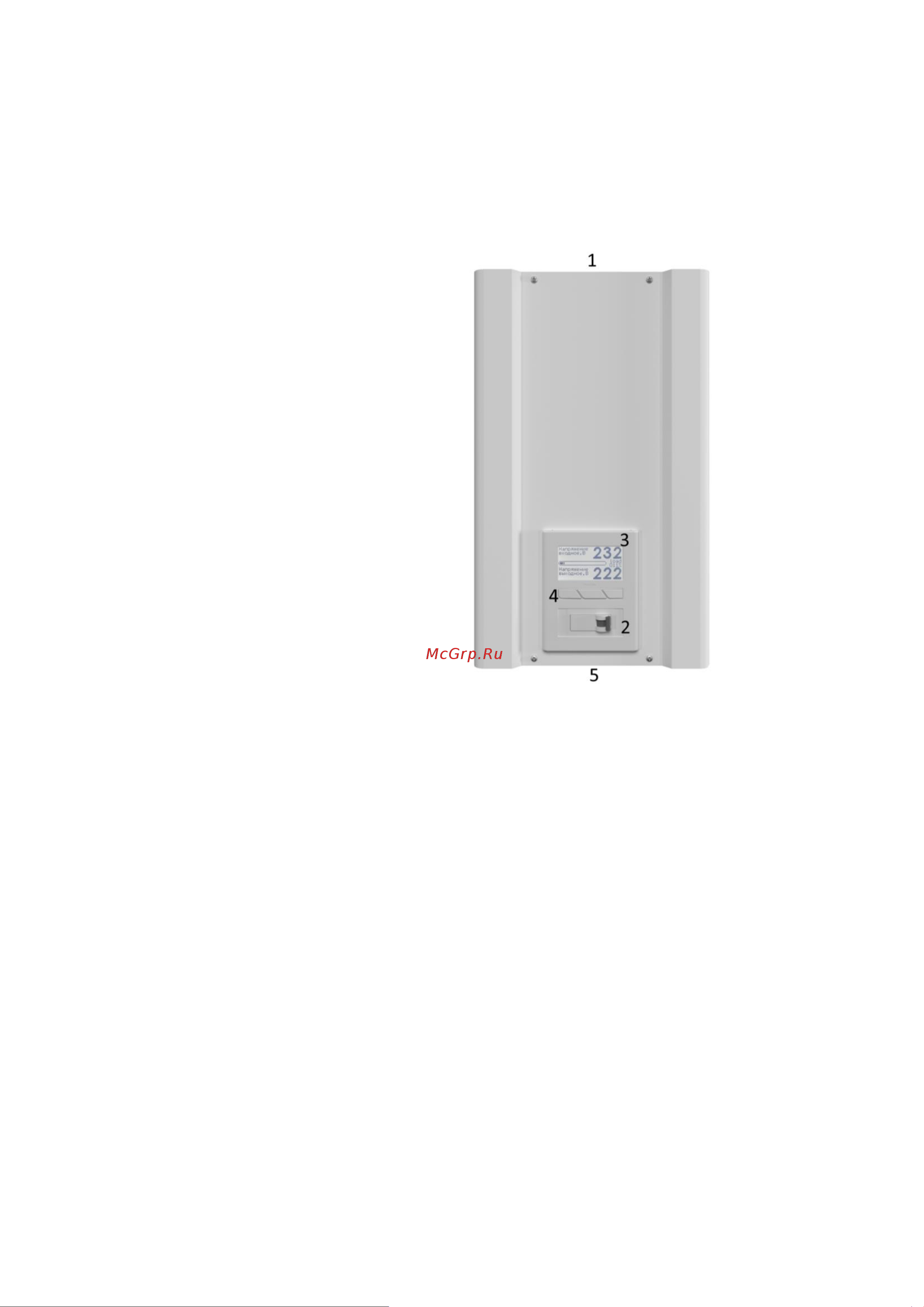

Внешний вид стабилизатора на 25-80А и расположение основных элементов

показаны на рисунке 1.

1 – вентиляторы охлаждения (сверху)

2 – автоматический выключатель

3 – информационный LCD-индикатор

4 – кнопки управления

5 – защитная крышка силовой клеммной

колодки (снизу)

Все контролируемые параметры

отображаются на цифровом LCD-

индикаторе, расположенном на панели

управления стабилизирующего блока.

Конструктивно стабилизатор Ампер

выполнен в металлическом корпусе.

Аппарат предназначен для установки на

стене.

В нижней части стабилизатора под

защитной крышкой расположены силовая

клеммная колодка и контакт заземления.

Рисунок 1. Внешний вид стабилизатора Ампер на 25-80А

3.2 Установка стабилизатора

Установку стабилизатора рекомендуется проводить в вертикальном положении на

стене. Для правильной циркуляции воздуха и качественного охлаждения минимальное

свободное пространство снизу и сверху стабилизатора составляет 10см.

Помещение, в котором устанавливается стабилизатор, должно иметь достаточный

уровень вентиляции.

Для установки стабилизатора Ампер на 25-80А на стену в его корпусе на задней части

предусмотрены 2 навесные отверстия под соответствующий крюк или болт.

Для подключения стабилизатора необходимо снять крышку клеммной колодки с

нижней части стабилизатора и подключить соответствующие провода к контактам клеммной

колодки по схеме, изображенной на рисунке 2, где L – это фазный провод, N – нулевой провод,

РЕ – провод заземления. Нулевые контакты на клеммной колодке стабилизатора имеют

схему «сквозной ноль» (стоит перемычка между Nвх и Nвых). Далее нужно включить входной

автоматический выключатель в распределительном щитке Вашего помещения. При этом

даже при выключенном автоматическом выключателе на лицевой панели стабилизатора

появится индикация выбора режима работы - надпись «Стабилизация» или «Байпас

(транзит)».
