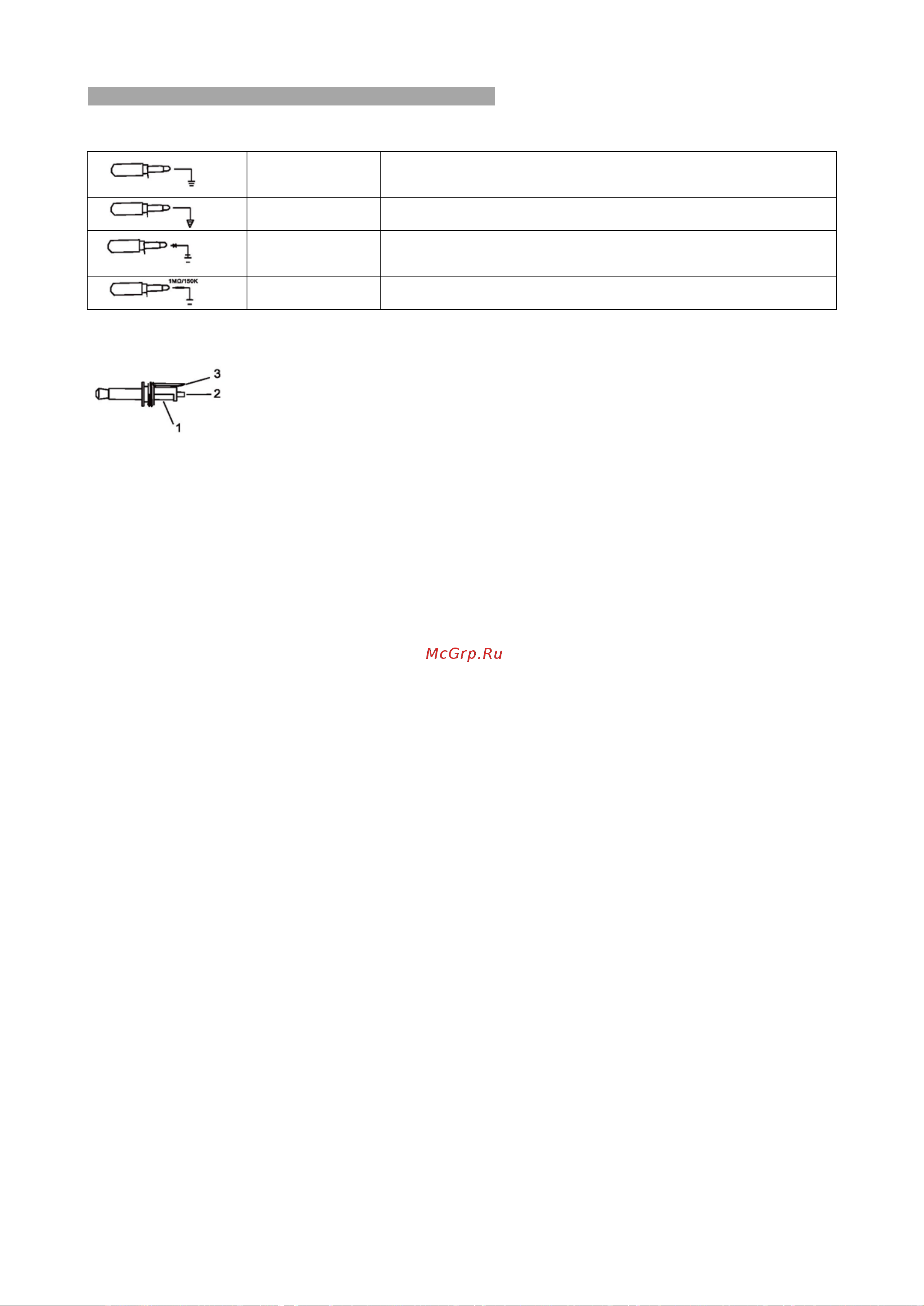

Способ подключения провода рабочего заземления

В данном приборе используется заземляющий штекер 3,5 мм, который предусматривает следующие четыре способа

заземления:

Жесткое

заземление

Перед вставкой штекера 3,5 мм заземляющий провод ручки паяльного

инструмента подключается непосредственно к защитному

заземляющему проводу линии питания.

Эквипотенциальное

соединение

После вставки штекера 3,5 мм провод заземления ручки паяльного

инструмента подключается к трем контактам штекера 3,5 мм.

Плавающее

соединение

Если штекер 3,5 мм напрямую подключен к розетке, а не к

проволочному выводу, ручка паяльного инструмента находится в

плавающем состоянии и не заземлена.

Мягкое заземление

Если штекер 3,5 мм подключен к земле через резистор 1 МОм или 150

кОм, формируется петля электростатического разряда.

Схематическое представление паяльника

Если выбран режим эквипотенциального подключения: провод заземления может

выполнять соответствующую функцию при подключении к контактам 1, 2, 3.
