Выровнять раму соединительную по диагонали угол между составными элементами должен быть 90

, затянуть

винтовые соединения.

Установку элементов двух и трёх секционных шкафа на основание осуществлять в той же последовательности, как и

для односекционного шкафа.

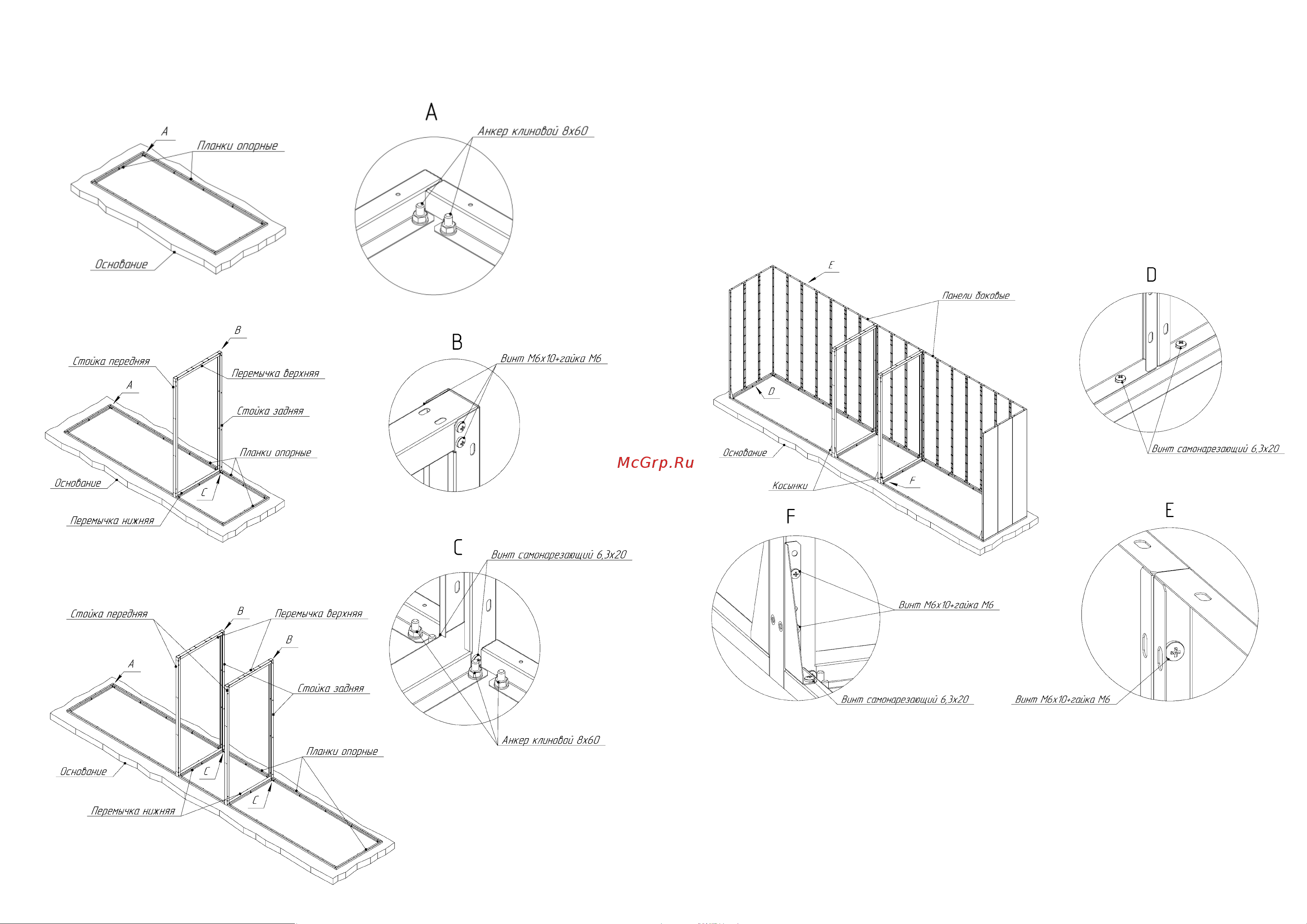

3.2 Установка панелей боковых и косынок.

Установку панелей боковых и задних рекомендуется начинать примерно с середины планок опорных.

Расположить панель боковую торцевой частью на планке опорной, овальные отверстия, расположенные на торцах

панелей должны совпадать с круглыми отверстиями на планке опорной, закрепить через отверстия детали при помощи

самонарезающих винтов 6,3х20мм. (Вид D).

Боковые части панелей закрепить между собой при помощи винтов М6х10мм. + гайки с фланцем М6, выравнивая

плоскости панелей (Вид E).

После установки боковых панелей необходимо установить и закрепить косынки в нижней передней части шкафа.

Разместить косынки в углах между планками опорными и панелями боковыми, а также между стойками передними

и планками опорными если шкаф имеет более двух секций, закрепить к планкам опорным при помощи самонарезающих

винтов 6,3х20мм, через овальные отверстия. Закрепить к панелям боковым и стойкам при помощи винтового соединения

М6х10мм. + гайка с фланцем М6, два винта на каждую косынку (Вид F).

3.3 Установка панелей передних и верхних.

Разместить панели верхние на торцевых частях панелей боковых в верхней части шкафа. Установку и закрепление

производить по одной панели.

Закрепить панель верхнюю к боковым и задним панелям через совпадающие отверстия при помощи винтового

соединения М6х10мм. + гайка с фланцем М6 (Вид G, H) с внутренней части шкафа, перед затягиванием соединений

предварительно выровнять плоскости панелей.
