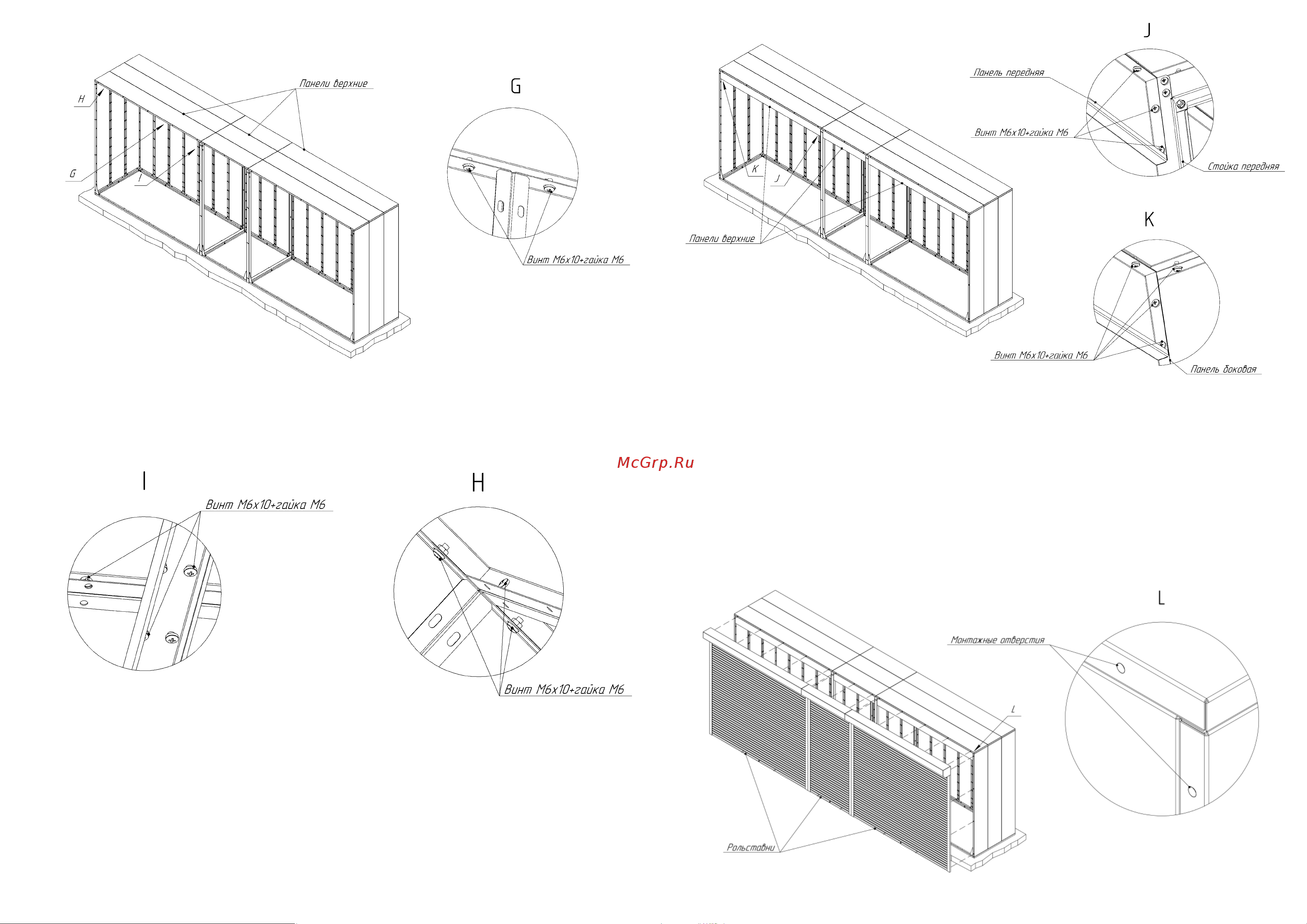

Для двух и трёх секционных шкафов, соединить и закрепить панели верхние к перемычкам верхним помощи

винтового соединения М6х10мм. + гайка с фланцем М6 с внутренней части шкафа (Вид I).

Передние панели устанавливаются внутри проёмов в передней верхней части шкафа.

Разместить панель переднюю между боковыми стенками, и стойками, если шкаф более двух секций, совпасть

отверстия на торцах панели с отверстиями на отгибах боковых стенок и стоек, закрепить при помощи винтового соединения

М6х10мм. + гайка с фланцем М6., не затягивая, закрепить панель переднюю и панель верхнюю так же при помощи

винтового соединения М6х10мм. + гайка с фланцем М6 через совпадающие отверстия, совместить плоскости и затянуть

соединения (Вид J, K).

3.4 Установка рольставней:

Распаковать комплект рольставней, комплект состоит из короба, направляющих шин, полотна и крепёжных

элементов.

Расположить защитный короб рольставней на передней верхней части шкафа, разметить с внутренней части шкафа

через монтажные отверстия (Вид L), места для сверления отверстий в коробе, по разметке засверлить отверстия в коробе

рольставни сверлом с диаметром 8мм.

Установить короб на шкаф, совместить отверстия и закрепить при помощи винтового соединения М6х16мм. + гайка с

фланцем М6 не затягивая.

Разместить направляющие шины полотна на выступающие части боковых кронштейнов короба и на боковые панели

шкафа, а также на стойках симметрично при наличии более 2 секций в шкафу, разметить с внутренней части шкафа через

монтажные отверстия (Вид L), места для сверления отверстий в шинах, по разметке засверлить отверстия в направляющих

сверлом с диаметром 8мм, ответную (лицевую) сторону профилей рассверлить до диаметра примерно 12,5мм.

Установить направляющие шины на шкаф и закрепить через совпадающие отверстия помощи винтового соединения

М6х16мм. + гайка с фланцем М6.
