Echo CS-3050-14" [9/30] Описание
9
Описание

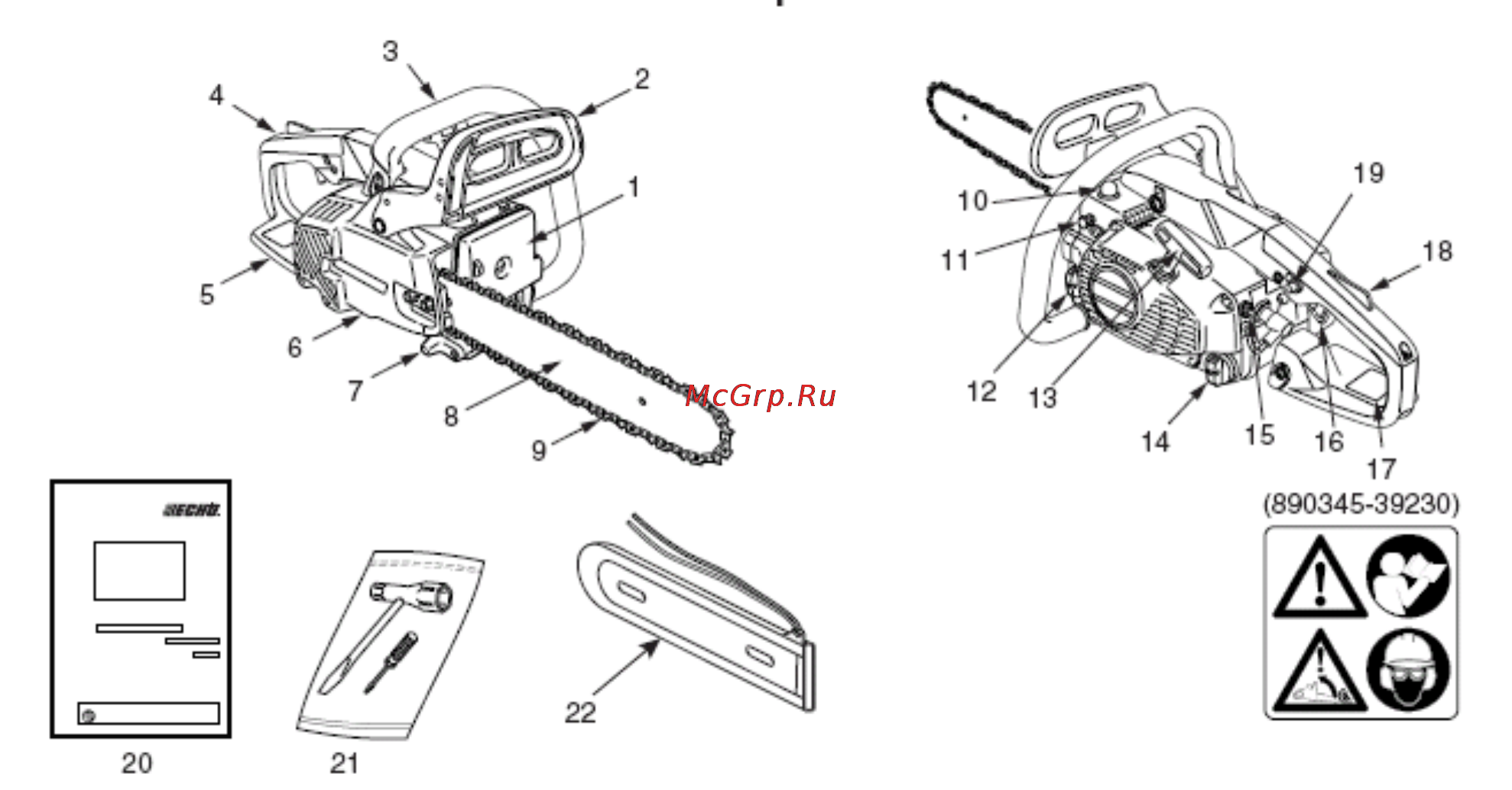

1. Крышка воздухоочистителя – Закрывает воздушный
фильтр.
2. Передний защитный щиток – Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука соскользнет
с ручки. Этот щиток используется для активизации
тормоза цепи, то есть для остановки вращения пильной
цепи
.
3. Передняя ручка пилы (для левой руки) – Ручка для
удерживания пилы, расположена впереди двигателя.
4. Задняя ручка (для правой руки) – Ручка для
удерживания пилы, расположена сзади двигателя.
5. Задний защитный щиток – Расширение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок
пильной шины.
6. Крышка муфты сцепления – Защитная крышка для
пильной шины, пильной цепи, муфты сцепления, привода
цепи (звездочки) и глушителя когда пила находится в
рабочем состоянии.
7. Уловитель цепи – Приспособление, разработанное для
уменьшения риска для правой руки оператора от
возможного удара цепью в случае разрыва цепи или ее
соскока с канавок пильной шины во время пиления.
8. Пильная шина – Деталь, на которой держится пильная
цепь, и которая направляет цепь.
9. Пильная цепь – Цепь, служащая режущим
инструментом пиления.
10. Насос подкачки – При запуске двигателя нажмите
насос 2-3 раза.
11. Кнопка подсоса топлива – Устройство для
обогащения воздушно топливной смеси в
карбюраторе в целях облегчения запуска холодного
двигателя.
12. Крышка топливного бака - Для закрывания
топливного бака.
13. Ручка стартера – Рукоятка управления стартером,
для запуска двигателя
14. Крышка резервуара для масла – Закрывает
масляный резервуар.
15. Выключатель зажигания – Приспособление для
замыкания и размыкания электрической цепи
системы зажигания и, таким образом, обеспечения
условий для запуска или остановки двигателя.
16. Курок дросселя – Устройство, активизируемое
нажатием пальца оператора, предназначенное для
контроля скорости двигателя.
17. Предохранительная бирка -Номер детали 890345-
39230
18. Блокировка курка дросселя – Рычаг безопасности,
который следует отжать, чтобы курок дросселя
активировался
; предназначен для предотвращения
случайного нажатия на курок дросселя.
19. Дроссельная заслонка – Устройство для
фиксирования дросселя в частично открытом
положении для помощи при запуске.
20. Руководство пользователя – Поставляется в комплекте
с инструментом. Прочитайте перед началом работы и
сохраните как справочное пособие, чтобы усвоить
надлежащие правила техники безопасности.
21. Инструменты – 10 х 19 мм
Т-образный ключ
(комбинация отвертки и ключ для свечи зажигания),
маленькая отвертка.
22. Защитный чехол для пильной шины – Съемное
приспособление для зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
CS-3050
