67

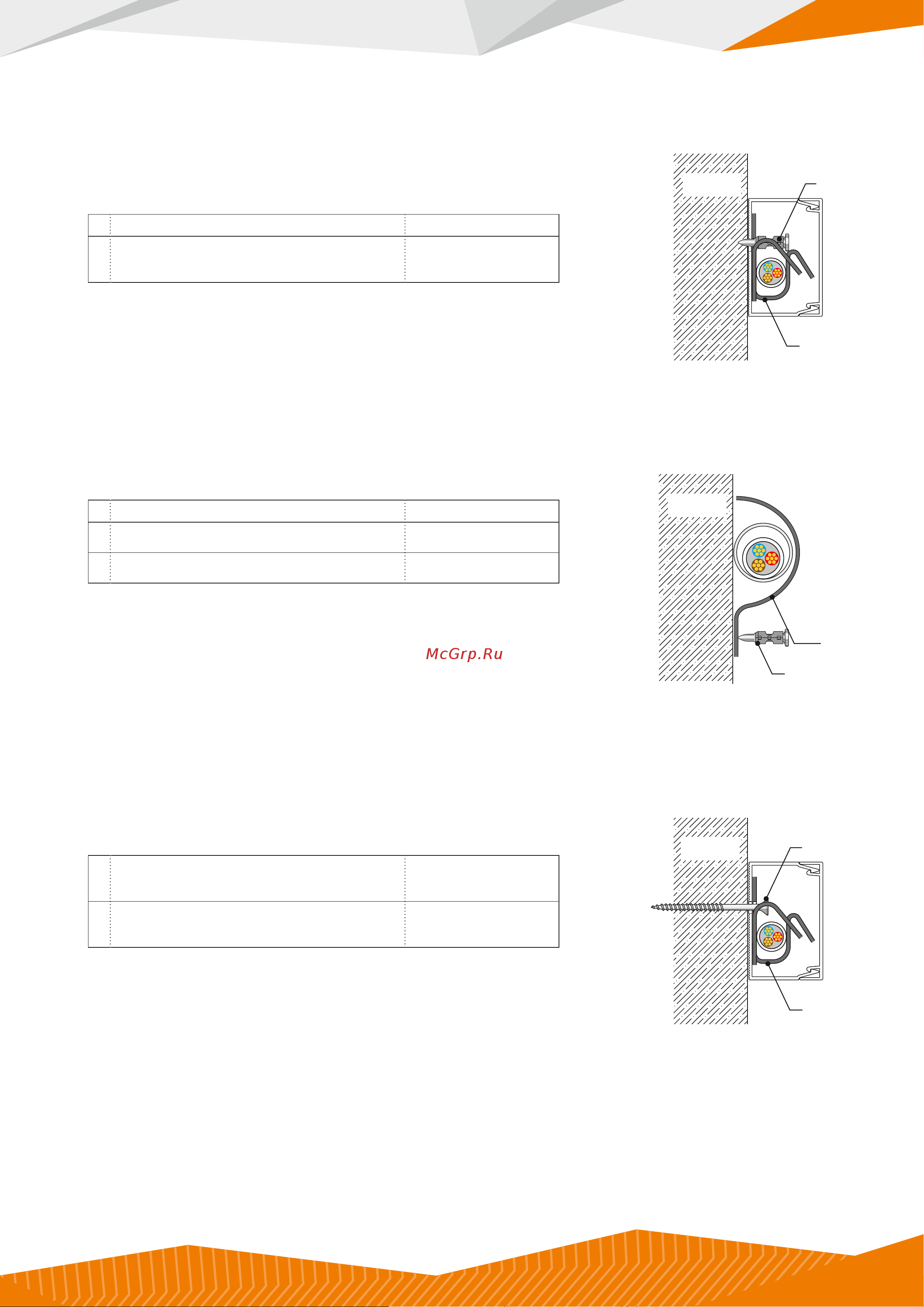

4.1.2. При использовании газового монтажного пистолета
а) Монтаж ОКЛ Промрукав серии КП
Список крепежных элементов:
1 Гвоздь по бетону усиленный 3х15÷3х32 мм
2 Хомут FR ПР
FR ПР-25
FR ПР-40
FR ПР-60
Монтаж
– Выполнить разметку трассы прокладки, шаг крепления в соответствии с разделами 2 и 3 настоя-
щей инструкции;
– Заранее просверлить отверстия в основании кабельного канала, в местах установки хомутов;
– Совместить монтажное отверстие хомута FR ПР с заранее подготовленным отверстием в основании кабельного канала и по
заранее выполненной разметке при помощи газового монтажного пистолета прибить его усиленным гвоздем по бетону;
– Проложить кабель и закрепить его хомутом FR ПР;
– Закрыть крышку канала.
б) Монтаж ОКЛ Промрукав серии ГТ, ЖТ, МР
Список крепежных элементов:
1 Гвоздь по бетону усиленный 3х15÷3х32 мм
2
Скоба металлическая однолапковая СМО для газового
монтажного пистолета (без отверстия)
СМО 16-17÷31-32
3*
Скоба металлическая двухлапковая СМД для газового
монтажного пистолета (без отверстия)
СМД 16-17÷19-20
Монтаж
– Выполнить разметку трассы прокладки, шаг крепления в соответствии
с разделами 2 и 3 настоящей инструкции;
– Затянуть кабель в используемую КНС;
– По заранее выполненной разметке прижать используемую КНС стальной оцинкованной
скобой и при помощи газового монтажного пистолета прибить её усиленным гвоздем
по бетону.
4.1.3. При монтаже по газобетонной поверхности с использованием саморезов с редким
шагом (крупная резьба)
а) Монтаж ОКЛ Промрукав серии КП
Список крепежных элементов:
1 Саморез с редким шагом (крупная резьба)
3,5х45 мм
3,5х55 мм
4,8х90 мм
2 Хомут FR ПР
FR ПР-25
FR ПР-40
FR ПР-60
Монтаж:
– Выполнить разметку трассы прокладки, шаг крепления в соответствии
с разделами 2 и 3 настоящей инструкции;
– По заранее выполненной разметке привернуть хомут FR ПР саморезом с редким шагом (круп-
ная резьба) через кабельный канал.
– Проложить кабель и закрепить его хомутом FR ПР.
– Закрыть крышку канала.
бетон
2
1
бетон
1
2, 3*
* При использовании СМД
применяется доп. гвоздь по бетону
газобетон
1
2
www.promrukav.ru
