68

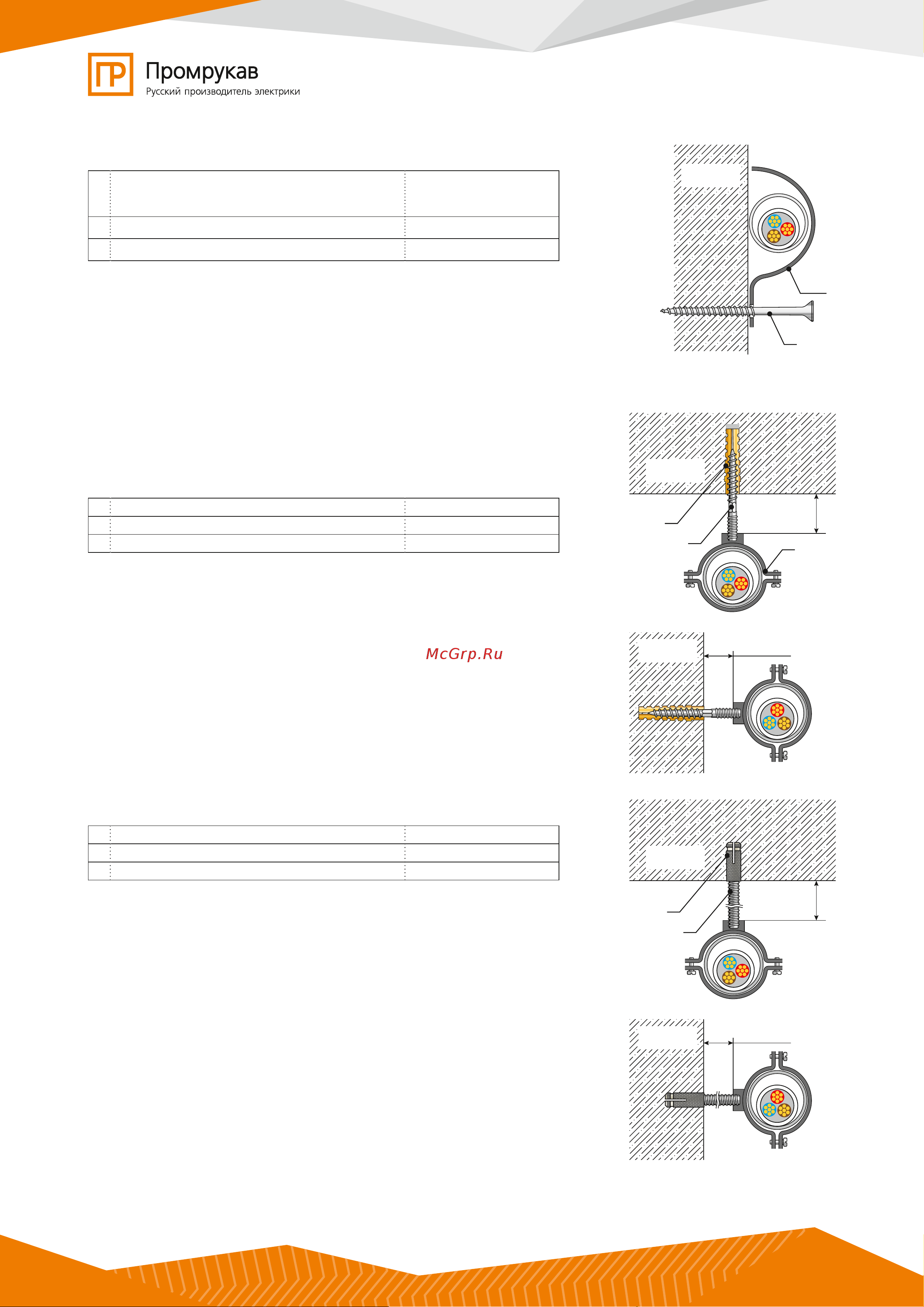

б) Монтаж ОКЛ Промрукав серии ГТ, ЖТ, МР
Список крепежных элементов:
1 Саморез с редким шагом (крупная резьба)
3,5х45 мм
3,5х55 мм
4,8х90 мм
2 Скоба металлическая однолапковая СМО СМО 8-9÷60-63
3* Скоба металлическая двухлапковая СМД СМД 8-9÷60-63
Монтаж:
– Выполнить разметку трассы прокладки, шаг крепления в соответствии
с разделами 2 и 3 настоящей инструкции;
– Затянуть кабель в используемую КНС;
– По заранее выполненной разметке прижать используемую КНС стальной оцинкованной скобой
и при помощи самореза с редким шагом (крупная резьба) притянуть её.
4.1.4. При использовании трубного стального хомута
а) Монтаж ОКЛ Промрукав серий ГТ, ЖТ, МР
Список крепежных элементов:
1 Дюбель металлический универсальный 8х38 мм
2 Саморез-шпилька М8х60÷М8х240 мм
3 Хомут стальной трубный М8х11-15÷98-105 мм
Монтаж:
– Выполнить разметку трассы прокладки, шаг крепления в соответствии с разделами
2 и 3 настоящей инструкции;
– Просверлить отверстия, диаметр и глубина в соответствии с рекомендациями изготови-
теля универсального металлического дюбеля;
– Забить универсальный металлический дюбель;
– Ввернуть саморез-шпильку с трубным хомутом;
– Затянуть кабель в используемую КНС;
– Отвернуть верхнюю съемную часть хомута и установить в него используемую КНС;
– Затянуть верхнюю часть хомута.
б) Монтаж ОКЛ Промрукав серий ГТ, ЖТ, МР
Список крепежных элементов:
1 Анкер стальной разжимной (цанга) М8х30 мм
2 Шпилька стальная резьбовая М8
3 Хомут стальной трубный М8х11-15÷98-105 мм
Монтаж:
– Выполнить разметку трассы прокладки, шаг крепления в соответствии с разделами
2 и 3 настоящей инструкции;
– Просверлить отверстия, диаметр и глубина в соответствии с рекомендациями изготови-
теля стального разжимного анкера;
– Забить стальной разжимной анкер;
– Ввернуть шпильку с трубным хомутом;
– Затянуть кабель в используемую КНС;
– Отвернуть верхнюю съемную часть хомута и установить в него используемую КНС;
– Затянуть верхнюю часть хомута.
газобетон
1
2, 3*
* При использовании СМД
применяется доп. саморез
бетон
бетон
L ≤ 300 мм
L ≤ 100 мм
2
1
3
бетон
бетон
L ≤ 300 мм
L ≤ 100 мм
2
1
