69

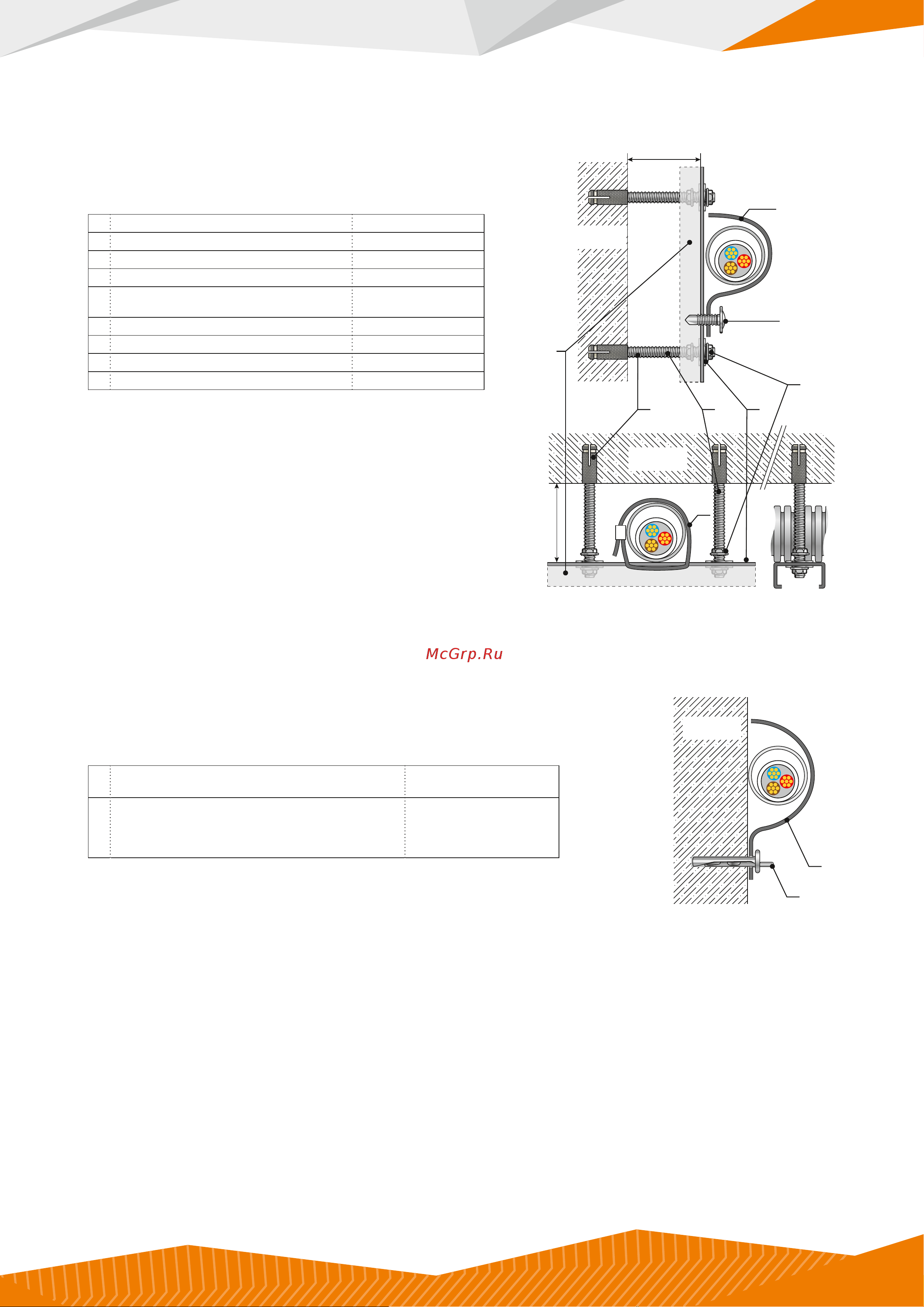

4.1.5. При использовании траверс
Монтаж ОКЛ Промрукав серии ГТ, ЖТ, МР
Список крепежных элементов:
1 Траверса монтажная оцинкованная 20х30х1,5 мм
2 Анкер стальной разжимной (цанга) М6х25÷М10х40 мм
3 Шпилька стальная резьбовая М6÷М10
4 Шайба стальная плоская увеличенная М6÷М10
5
Гайка с насечкой оцинкованная,
препятствующая откручиванию
М6÷М10
6 Саморез с прессшайбой сверло 4,2х25 мм
7 Стяжка стальная из нержавеющей стали СКС 7,9х150÷7,9х1000 мм
8 Скоба металлическая однолапковая СМО СМО 8-9÷60-63
9* Скоба металлическая двухлапковая СМД СМД 8-9÷60-63
Монтаж:
1. Установка траверс:
– Выполнить разметку трассы прокладки, шаг крепления в соответ-
ствии с
разделами 2 и 3
настоящей инструкции;
– Просверлить отверстия диаметром и глубиной в соответствии
с используемыми анкерами;
– Забить стальной анкер;
– При помощи шпильки установить траверсы;
2. Крепление жесткой трубы к траверсе:
а) Прижать жесткую трубу стальной оцинкованной скобой и привер-
нуть её саморезом;
б) Приложить жесткую трубу и притянуть её в обхват стальной стяжкой.
4.1.6. При использовании анкер-клина
Монтаж ОКЛ Промрукав серий ГТ, ЖТ, МР
Список крепежных элементов:
1 Анкер-клин
6х40 мм
6х60 мм
2
Скоба металлическая однолапковая СМО
с отверстием ∅ 6,5 мм
СМО 16-17
СМО 19-20
СМО 21-22
СМО 25-26
Разрешается использование в качестве крепежа скобы СМД и два анкер-клина при условии, что
диаметр монтажных отверстий скоб соответствует диаметру анкер-клина
Монтаж:
– Выполнить разметку трассы прокладки, шаг крепления в соответствии с разделами 2 и 3 настоящей инструкции;
– Просверлить отверстия, диаметр и глубина в соответствии с рекомендациями изготовителя анкер-клина;
– Затянуть кабель в используемую КНС;
– Прижать используемую КНС стальной оцинкованной скобой вставить анкер-клин в отверстие и забить молотком распорную
часть клина.
бетон
бетон
L ≤ 300 мм
траверса
L ≤ 100 мм
траверса
7
б)
а)
1
8, 9*
2 3 4
5
6
* При использовании СМД применяется доп. саморез с прессшайбой
бетон
1
2
