Монтаж коробок распределительных коробок для кабельных каналов

75х75х30 мм арт. 40-0450-FR Комплект поставки:

• Коробка огнестойкая – 1 шт.

• Клемма керамическая – количество в зависимости от исполнения.

• Винт (для крепления клемм) – количество в зависимости от исполнения.

• Винт заземления – 1 шт.

• Пластина контактная металлическая – 1 шт.

• Термопредохранитель 10A 110°С – 1 шт.

(входит в комплект поставки в зависимости от исполнения)

• Дюбель металлический – 2 шт.

• Саморез с прессшайбой – 2 шт.

• Инструкция – 1 шт

85х85х45 мм арт. 40-0460-FR

103х103х45 мм арт. 40-0470-FR

Коробка распределительная огнестойкая используется в огнестойкой кабельной линии совместно с кабельными каналами

ОКЛ-ПР-КП.

Монтаж и сборка

Монтаж должен осуществляться только квалифицированным электриком!

1. Разметить отверстия, прислонив установочную металлическую пластину к поверхности по уровню.

2. Просверлить отверстия диаметром в зависимости от класса бетона:

В15÷В25 — 6 мм, В30÷В60 — 7 мм; глубиной 40 мм. Тщательно очистить отверстия и забить металлические дюбели.

3. Привернуть саморезами контактную металлическую пластину (рис. 1-6).

4. Установить керамические клеммы на втулки и привернуть их винтами (рис 13–16).

Опасно! Поражение электрическим током!

Перед работами на электропроводке обесточить ее и защитить от повторного включения.

5. Произвести подключение электрического кабеля.

6. Защитный провод присоединить к клемме

7. Выломать отверстия в боковой стенке крышки коробки под нужный размер кабельного канала.

8. Установить крышку коробки и затянуть её винтом.

9. Ведущие к коробке кабельные каналы закрепить на расстоянии не более 50 мм от коробки.

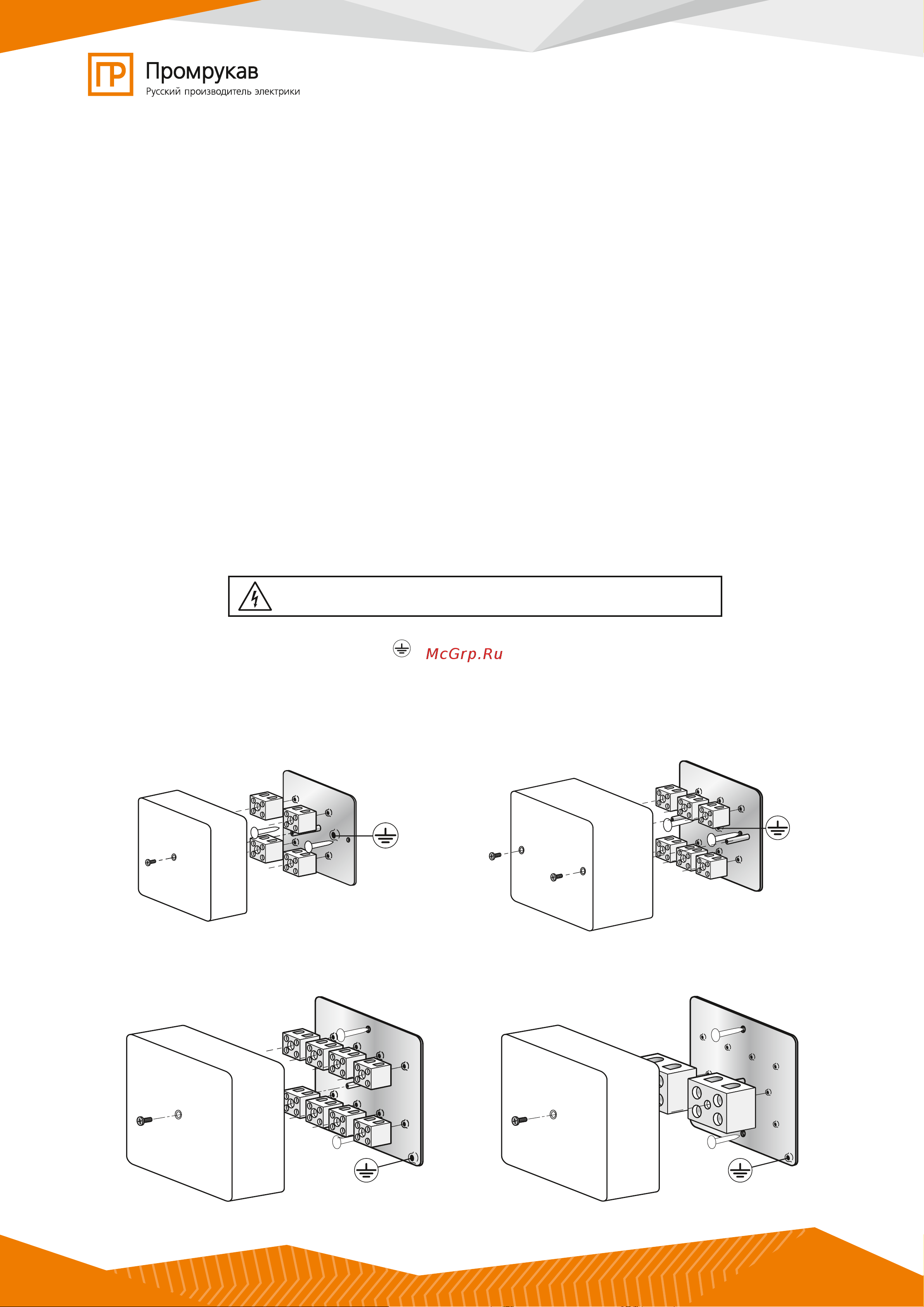

Рис. 13. 75х75х30 мм (арт. 40-0450-FR) Рис. 14. 85х85х45 мм (арт. 400-0460-FR)

Рис. 15. 103х103х45 мм (арт. 40-0470-FR) Рис. 16. 103х103х45 мм (арт. 40-0470-FR)
