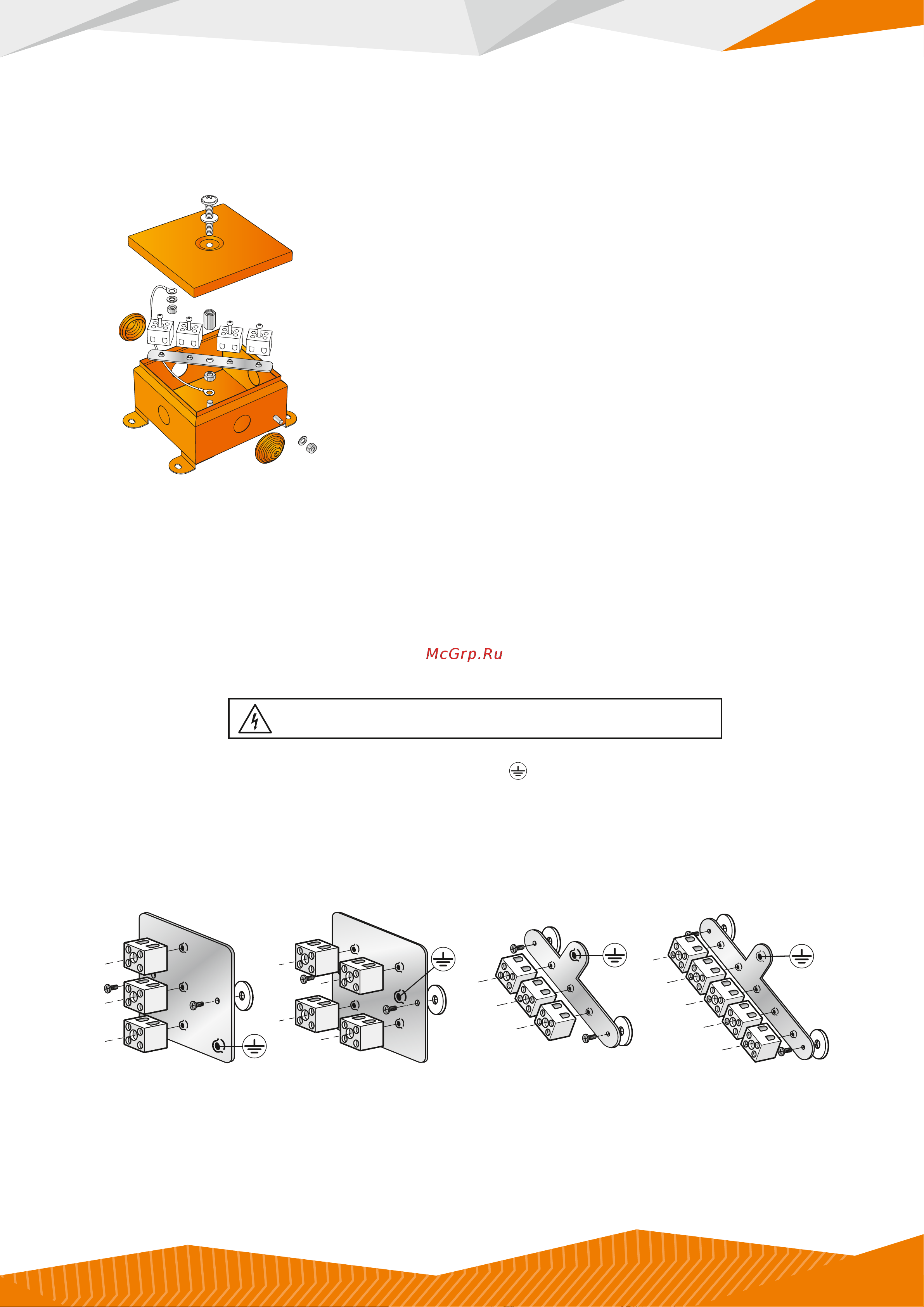

Монтаж металлических распределительных коробок

110х110х65 мм арт. 70-0360-FR Комплект поставки:

• Коробка огнестойкая – 1 шт.

• Клемма керамическая – количество в зависимости от исполнения.

• Винт (для крепления клемм) – количество в зависимости от исполнения.

• Провод заземления – 1 шт.

• Гермоввод – 2 шт.

• Винт с уплотнителем для крышки – 1 шт.

• Шайба М6 – 2 шт.

• Гайка М6 – 2 шт.

• Гайка М6 соединительная – 1 шт.

• Пластина контактная металлическая – 1 шт.

• Термопредохранитель 10A 110°С – 1 шт. (входит в комплект поставки

в зависимости от исполнения)

• Дюбель металлический – 4 шт.

• Саморез с прессшайбой – 4 шт.

• Инструкция – 1 шт.

Коробка распределительная огнестойкая используется в огнестойкой кабельной линии совместно с кабельными каналами

ОКЛ-ПР-КП.

Монтаж и сборка

Монтаж должен осуществляться только квалифицированным электриком!

1. Разметить отверстия, прислонив установочную металлическую пластину к поверхности по уровню.

2. Просверлить отверстия диаметром в зависимости от класса бетона:

В15÷В25 — 6 мм, В30÷В60 — 7 мм; глубиной 40 мм.

Тщательно очистить отверстия и забить металлические дюбели.

3. Привернуть саморезами коробку.

4. Установить керамические клеммы на втулки и привернуть их винтами (рис 17–20).

Опасно! Поражение электрическим током!

Перед работами на электропроводке обесточить ее и защитить от повторного включения.

5. Произвести подключение электрического кабеля.

6. При необходимости присоединить защитный провод к клемме

(ПУЭ п. 1.7.76).

7. Установить крышку коробки и затянуть её винтом.

8. Ведущие к коробке кабельные линии закрепить на расстоянии не более 50 мм от коробки.

Монтаж клеммных колодок

Рис. 17. 80х80х40 мм

(арт. 40-0210-FR, 60-210-FR)

Рис. 18. 100х100х50 мм

(арт. 40-0300-FR, 60-0300-FR)

Рис. 19. 120х80х50 мм

(арт. 40-0340-FR)

Рис. 20. 150х110х70 мм

(арт. 40-0310-FR)
