Работа от внешнего источника питания

(только в версии SE+)

АвтоФон Маяк SE+ может работать как полностью автономно

от внутренних батарей, так и от внешнего источника питания

напряжением 8-30 Вольт, через модуль внешних подключений.

(Только в негерметичном корпусе).

Для подключения модуля к Маяку, разберите корпус и

разъедините нижнюю и верхнюю плату. Вставьте в 4-х пиновый

разъём верхней платы соответствующий разъём модуля внешних

подключений. Соедините платы. Выведите провода из Маяка

через паз, вырезанный острым ножом в стенке корпуса. Вставьте

в Маяк батареи и соберите его. Произведите подключение

питающих проводов через предохранитель 3А. (в комплект

не входит) к источнику питания. Реакция Маяка на наличие

внешнего питания описана на стр. 22 (Параметр 11 тонких

настроек).

Плата внешних подключений имеет один отрицательный выход

управления внешними устройствами (-200мА.) и один вход

(положительной или отрицательной полярности). Управление

выходным каналом описано на стр. 18 Реакция устройства

на активность входа описана на стр. 22 (Параметр 12 тонких

настроек). АвтоФон-Маяк реагирует на изменение активности

входа даже в режиме сна.

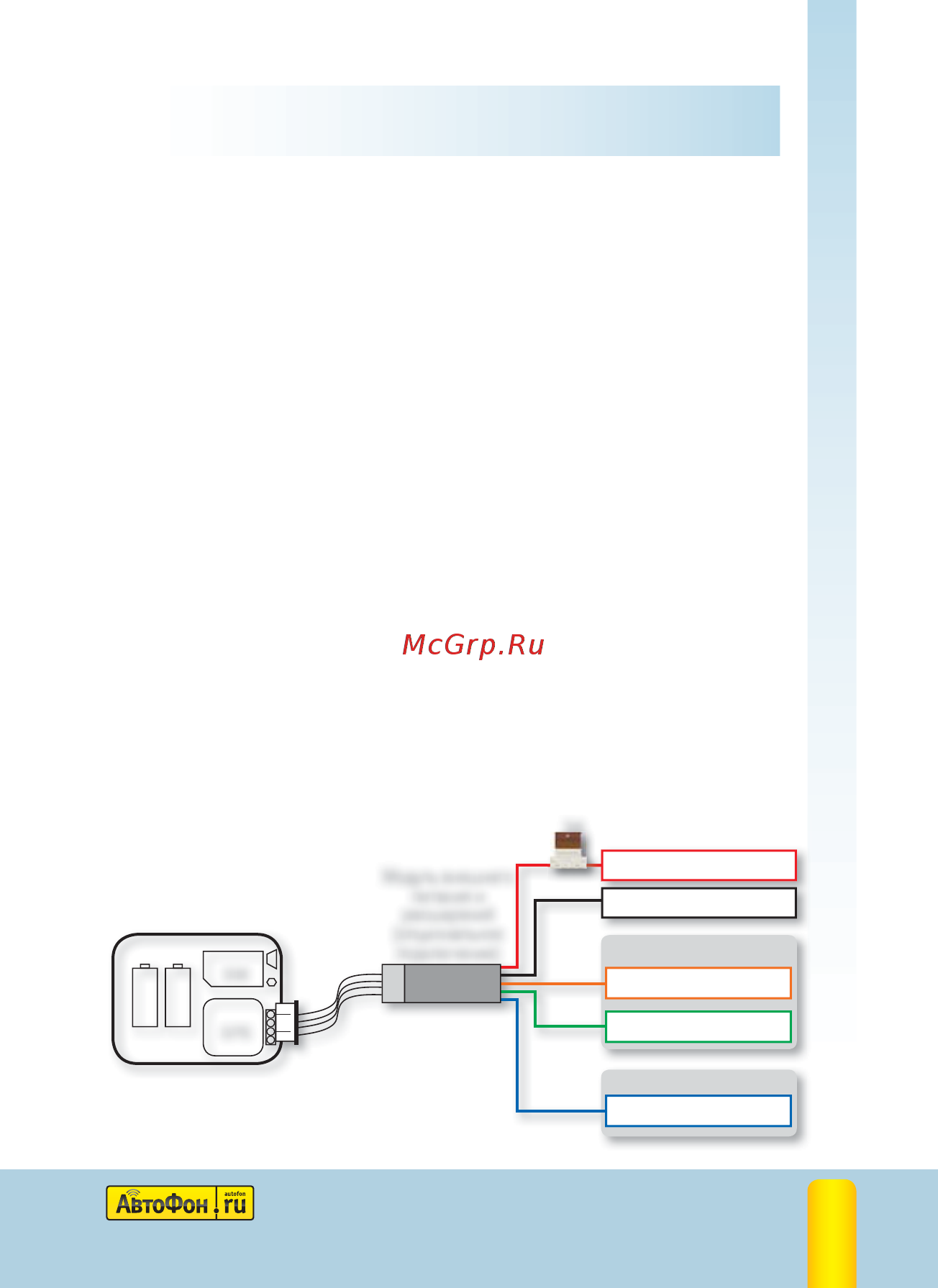

Схема подключения

SIM

GPS

Красный (+)9,5…28В

Черный (–) Масса

Синий (–) 200 мА

Тревожный вход

Выход

или

Оранжевый (+)

Зеленый (–)

Модуль внешнего

питания и

расширений

(опциональное

подключение)

РАБОТА ОТ ВНЕШНЕГО ИСТОЧНИКА (только в версии SE+)
