StarLine S96v2, E96v2 GSM – StarLine S96v2, E96v2 GSM
Инструкция по установке – 158
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
8.4.12.4 Подключение подкапотного блока StarLine R6
Для дополнительного уровня защиты автомобиля используйте беспроводной подкапотный блок
StarLine R6, который обеспечивает дополнительную блокировку двигателя и управление замком капота.
Перед подключением реле запишите его в память охранного комплекса:
Снимите комплекс с охраны. Выключите зажигание, если оно включено.
Отключите проводаBAT,OUTPUTиINPUTот цепей автомобиля.
Нажмите сервисную кнопку 7 раз.
Включите зажигание.
Последуют 7 световых сигналов на сервисной кнопке и 7 сигналов сирены, означающих вход в
режим регистрации.
Соедините между собой проводаOUTPUTиINPUTподкапотного блока StarLine R6.
Подайте питание (проводаBATиGND).
Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода на
сервисной кнопке и сирены.
Отключите проводBATот цепей автомобиля, затем разомкните проводаOUTPUTиINPUT.
Выключите зажигание и проверьте работуStarLine R6.

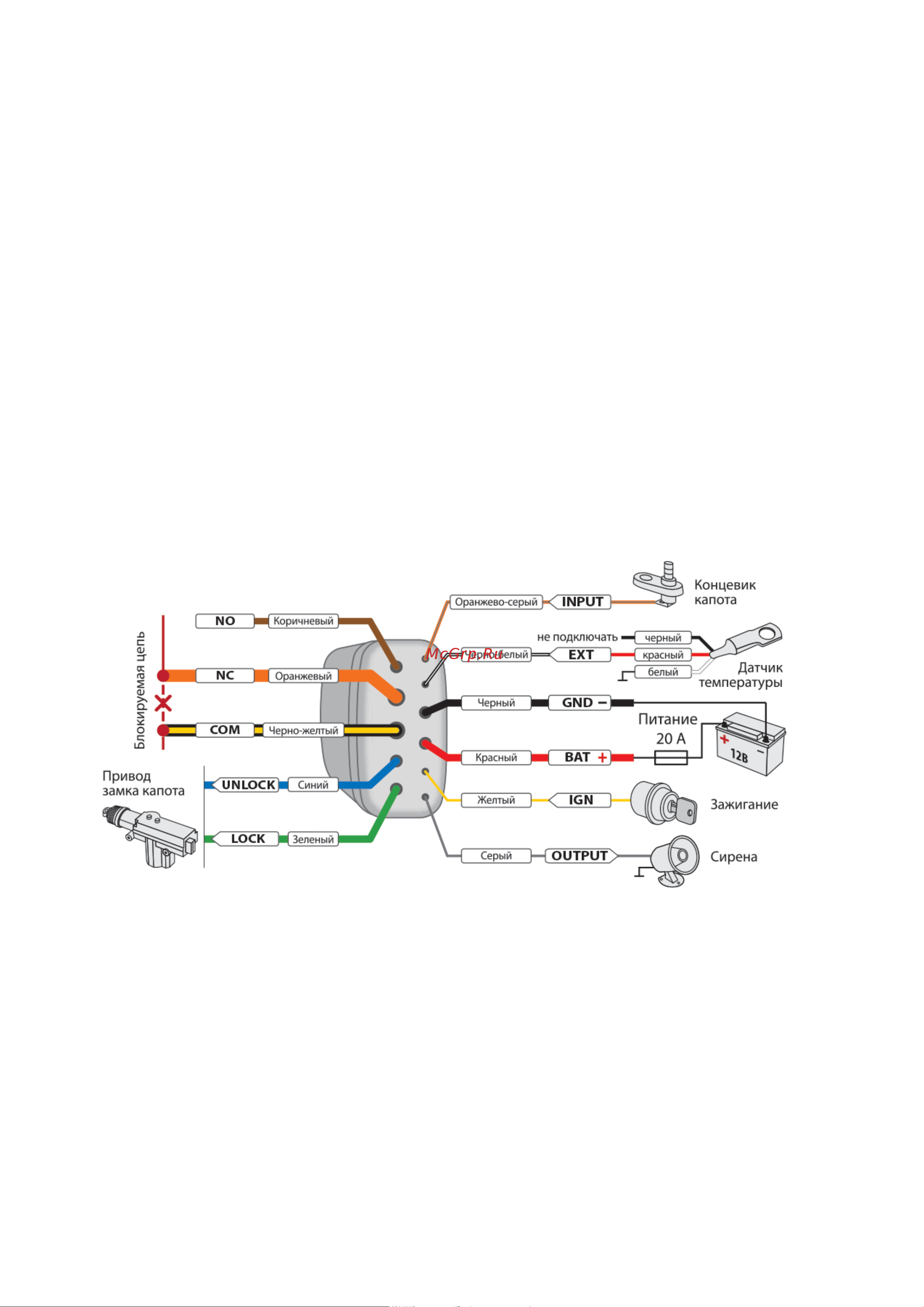

Схема подключения подкапотного блока StarLine R6
8.4.12.5 Подключение цифрового микрореле StarLine R6 ECO
Используйте микрореле для дополнительной блокировки двигателя.
Подключение к цепям питания от +5В.
Используйте этот тип подключения для экономии энергопотребления и реализации функции
блокировки двигателя:при каждом включении зажигания микрореле будет делать попытку соединения
