StarLine S96v2, E96v2 GSM – StarLine S96v2, E96v2 GSM

Инструкция по установке – 145

8.4.8 Подключение к стояночному тормозу и педали тормоза

Если для автомобиля не доступно получение статуса по CAN шине (см. can.starline.ru), то выполните

аналоговое подключение в соответствии со схемой ниже.

8.4.8.1 Подключение педали тормоза

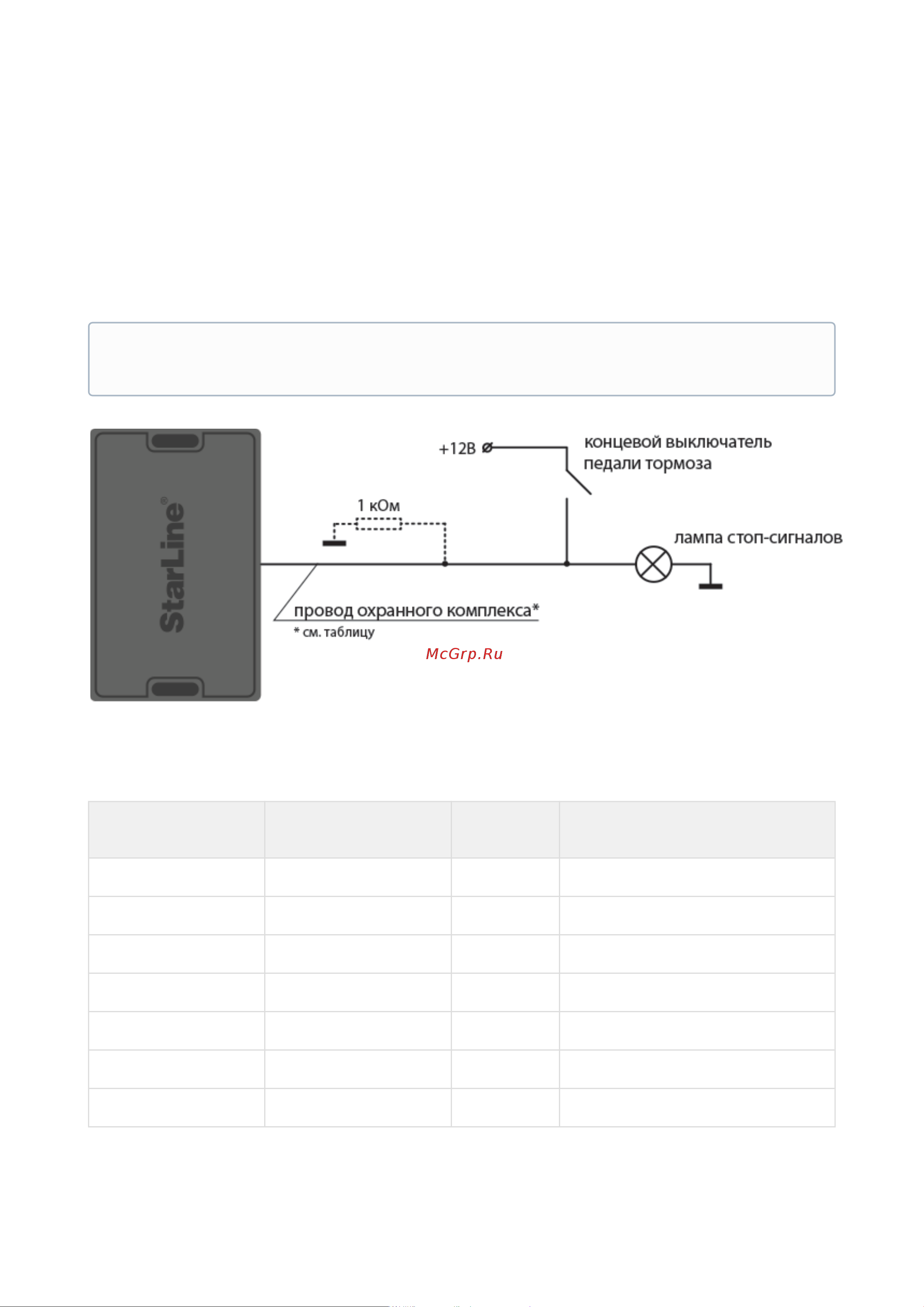

Схема подключения педали тормоза



Таблица 9. Подключение педали тормоза

Охранный

комплекс

Канал (по

умолчанию)

Разъем Примечание

Х96 (v2) оранжево-фиолетовый XS2

М96 черно-желтый XS1

А96/А66 оранжево-фиолетовый Х3

В96/В66 оранжево-фиолетовый Х3

D96/D66 оранжево-фиолетовый Х3

Е96/Е66 оранжево-фиолетовый Х1

S96/S66 оранжево-фиолетовый Х1

Если автомобиль оборудован светодиодными стоп-сигналами, то установите дополнительный

резистор 1 кОм как показано на схеме.
