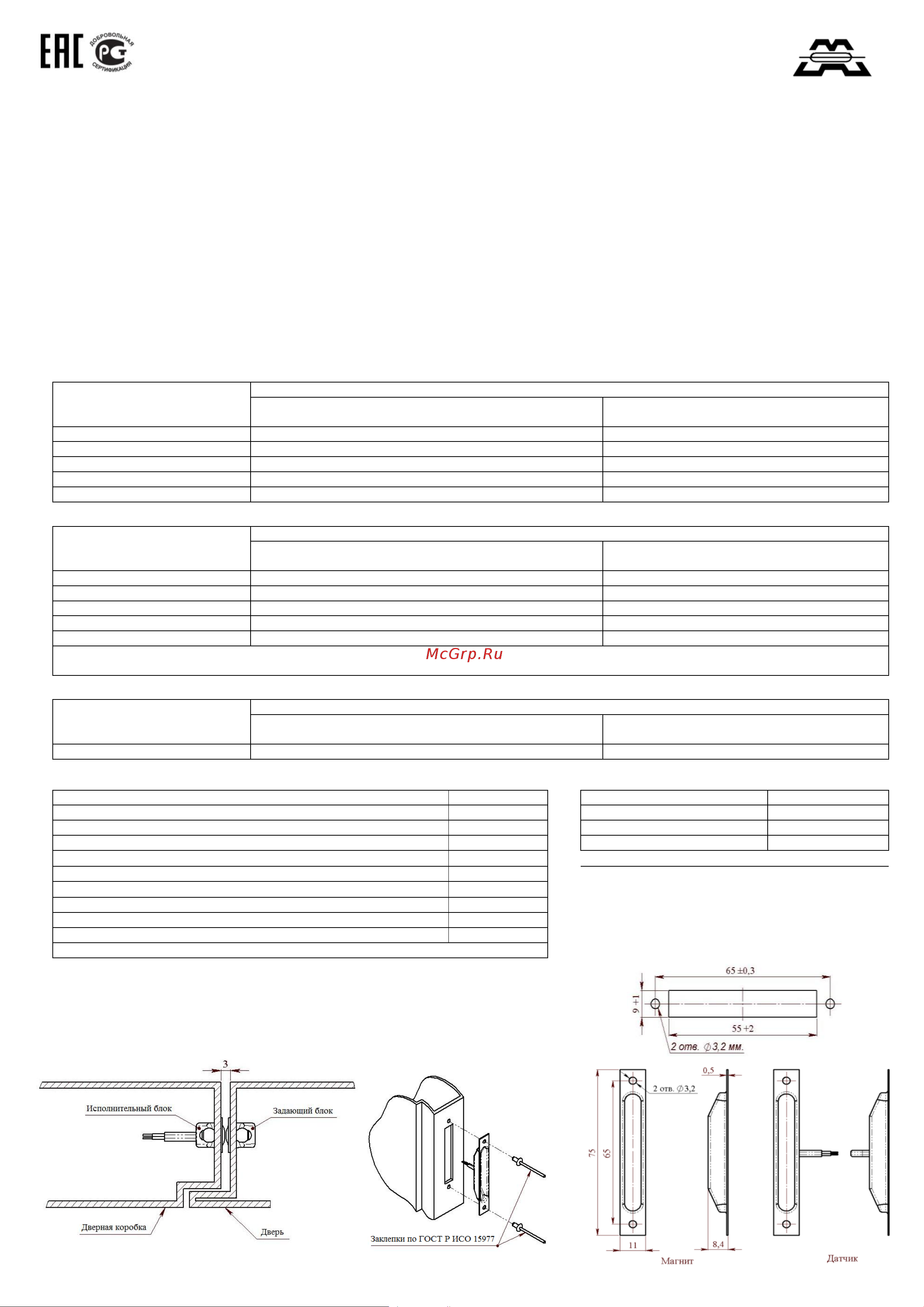

ПАСПОРТ
Извещатели охранные точечные магнитоконтактные ИО102-43 «Нержавейка»
ПАШК.425119.069 ПС(групповые ПАШК.425119.008 ТУ)
Декларация соответствия ЕАЭС N RU Д-RU.БН01.В.03002/19 с 13.12.2019г. до 12.12.2024г.
Декларация соответствия ЕАЭС N RU Д-RU.БН01.В.03007/19 с 13.12.2019г. до 12.12.2024г.
Сертификат соответствия ССБК RU.ПБ27.Н000010 с 29.05.2019г. по 28.05.2024г.
Сертификат соответствия № РОСС RU.11АК01.Н00433 с 05.02.2019г. по 04.02.2022г.
1. Общие сведения
Извещатели предназначены для обнаружения несанкционированного открывания или перемещения охраняемых конструкций (дверей, окон, шкафов,
сейфов, ячеек, выдвижных ящиков и т.п.), выполненных из магнитных материалов (стали и сплавов), с последующей выдачей извещения о тревоге на при-
емно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.
Извещатели состоят из исполнительного блока (на основе геркона) и задающего блока (на основе постоянного магнита). Корпуса блоков изготовлены
из нержавеющей стали марки 12Х18Н10Т по ГОСТ 5632-2014. Исполнительные блоки извещателей выпускаются в трех модификациях (исп. 00, 01, 02),
задающие блоки – в пяти модификациях (М 00, М 01, М 100, М 200, М 300).
Из корпуса исполнительного блока выведен сигнальный кабель длиной 400 мм. По согласованию с потребителем допускается изготовление извещате-
лей с другим значением длины сигнального кабеля, что оговаривается в договоре на поставку).
Граничные значения расстояний между исполнительным и задающим блоками, определяющих нормальное состояние извещателей (допустимый уста-
новочный зазор между блоками), и расстояний, при которых гарантируется формирование извещения о тревоге, приведены в таблицах 1 – 3.
П р и м е ч а н и е – Изменение текущего состояния извещателей (переход из нормального состояния в тревожное и обратно) происходит при измене-
нии расстояния между исполнительным и задающим блоками в диапазоне между указанными в таблицах 1 – 3 граничными значениями.
Таблица 1 – Граничные значения расстояний между исполнительным и задающим блоками извещателей исп. 00
Условный номер модификации
задающего блока (магнита)
Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей:
замкнуты под воздействием магнитного поля задающего блока
(нормальное состояние извещателей)
разомкнуты
(формирование извещения о тревоге)
М 00
10 и менее
15 и более
М 01
15 и менее
20 и более
М 100
20 и менее
27 и более
М 200
22 и менее
30 и более
М 300
12 и менее
16 и более
Таблица 2 – Граничные значения расстояний между исполнительным и задающим блоками извещателей исп. 01
Условный номер модификации
задающего блока (магнита)
Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей:
переключены* под воздействием магнитного поля задающего
блока (нормальное состояние извещателей)
не переключены**
(формирование извещения о тревоге)
М 00
3 и менее
5 и более
М 01
6 и менее
8 и более
М 100
10 и менее
14 и более
М 200
9 и менее
13 и более
М 300
5 и менее
6 и более
* зеленый (общий) и коричневый проводники сигнального кабеля – замкнуты, а зеленый и бесцветный – разомкнуты.
** зеленый (общий) и бесцветный проводники сигнального кабеля – замкнуты, а зеленый и коричневый – разомкнуты.
Таблица 3 – Граничные значения расстояний между исполнительным и задающим блоками извещателей исп. 02
Условный номер модификации
задающего блока (магнита)
Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей:
замкнуты под воздействием магнитного поля задающего блока
(нормальное состояние извещателей)
разомкнуты
(формирование извещения о тревоге)
М 200
10 и менее
13 и более
2. Основные технические данные 3. Комплектность
Наименование
Значение
Количество
Коммутируемый ток, мА
от 1 до 250
1 шт.
Коммутируемое напряжение, В
от 0,02 до 72
1 шт.
Максимальное число коммутаций при максимальной мощности 10 Вт
1 млн
1 экз. (на упаковку)
Габаритные размеры блоков, мм
75118,4
Масса не более: датчика, магнита
0,02 кг
Диапазон рабочих температур, С
от 50 до + 50
Сопротивление замкнутых контактов, Ом, не более
0,5
Степень защиты, обеспечиваемая оболочкой
IP68
Срок службы, лет
8
Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
4. Указания по эксплуатации
По условиям эксплуатации извещатели относятся к классу III по ГОСТ Р 54455-2011.
Разметка для крепления и габаритные размеры извещателей показаны на рисунке 1.
Особенности крепления извещателей исп. 02 с применением алюминиевых заклепок
(ГОСТ Р ИСО 15977-2017 – 36 – AIA/St) показаны на рисунке 2.
Рисунок 2 – Особенности крепления блоков извещателей исп. 02
Рисунок 1 – Разметка для крепления,
габаритные размеры
