ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ТОЧЕЧНЫЙ МАГНИТОКОНТАКТНЫЙ
ИО 102-51 ПАШК.425119.125ТУ(групповые ПАШК.425119.008 ТУ)
Декларация соответствия ЕАЭС N RU Д-RU.БН01.В.03002/19 с 13.12.2019г. до 12.12.2024г.
Декларация соответствия ЕАЭС N RU Д-RU.БН01.В.03007/19 с 13.12.2019г. до 12.12.2024г.
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАЭС № RU Д-RU.МЕ61.В.00880 с 29.08.2018г. по 28.08.2023г.
Сертификат соответствия ССБК RU.ПБ27.Н000010 с 29.05.2019г. по 28.05.2024г.
Сертификат соответствия № РОСС RU.11АК01.Н00433 с 05.02.2019г. по 04.02.2022г.
ПАСПОРТ
1.НАЗНАЧЕНИЕ.
1.1. Извещатель охранный точечный магнитоконтактный ИО 102-51 (далее – извещатель) предназначен для блокировки
металлических дверных и оконных проѐмов, организации устройств типа «ловушка», а также блокировки других
конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путѐм
переключения контактов геркона на приѐмно-контрольный прибор, концентратор или пункт централизованного
наблюдения.
ПРОИЗВОДИТЕЛЕМ РЕКОМЕНДОВАНА УСТАНОВКА ИЗВЕЩАТЕЛЕЙ В МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ С
ТОЛЩИНОЙ МЕТАЛЛА не более 2мм.
1.2. Извещатель конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента
(магнита), корпуса которых выполнены из пластика. Извещатели могут поставляться с магнитом в корпусе стандартных
размеров или с магнитом в укороченном корпусе 11мм.
1.3. Степень защиты оболочки извещателя – IP66 по ГОСТ14254-2015.
1.4. Извещатели изготавливаются четырех видов исполнения в соответствии с таблицей 1.
Таблица 1.
Торговое название
Тип применяемого
геркона
Длина выводов, мм
тип провода, количество
Расстояние
срабатывания, мм
не менее
Расстояние восстановления, мм
не более
Ко
рп
ус
ИО 102-51 (НР)
Нормально-
разомкнутый
120, КСПВГ 2х0,2
немагнитопроводящая
поверхность -8мм
магнитопроводящая
поверхность – 3,5мм
немагнитопроводящая
поверхность – 11мм
магнитопроводящая
поверхность – 7мм
A
BS
пл
ас
ти
к
ИО 102-51 (НЗ)
Нормально-
замкнутый
120, КСПВГ 2х0,2
немагнитопроводящая
поверхность -3,0мм
магнитопроводящая
поверхность – 1,5мм
немагнитопроводящая
поверхность - 4мм
магнитопроводящая
поверхность – 2,5мм
ИО 102-51 (П)
Переключающий
120, КСПВГ 3х0,2
немагнитопроводящая
поверхность – 3,0мм
магнитопроводящая
поверхность – 1,5мм
немагнитопроводящая
поверхность - 4мм
магнитопроводящая
поверхность – 2,5мм
ИО 102-51 (НР+Пр)
Нормально-
разомкнутый
«Антисаботаж»
120, 4 провода:
2 провода НВ-0,2
антисаботажный шлейф;
2 провода НВ-0,2 вывод геркона
немагнитопроводящая
поверхность -8мм
магнитопроводящая
поверхность – 3,5мм
немагнитопроводящая
поверхность - 11мм
магнитопроводящая
поверхность - 7мм
Допуск смещения блоков извещателя друг относительно друга ±2мм
2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Вид климатического исполнения извещателя 02 по ГОСТ 15150.
Извещатель сохраняет работоспособность в диапазоне температур окружающего воздуха от -50 до +50°С и
относительной влажности до 90% при температуре +25°С без конденсации влаги.
2.2 Извещатель рассчитан на непрерывную круглосуточную работу.
2.3. Диапазон коммутируемых напряжений от 0,02 до 72В постоянного или переменного тока.
2.4. Диапазон коммутируемого тока от 0,001 до 0,3А, но суммарная мощность на контактах не должна превышать 10 Вт.
2.5. Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100± 10 mA).
2.6. Наработка до отказа извещателя не менее 20 000 часов.
2.7. Извещатель является невосстанавливаемым изделием.
2.8. Габаритные и установочные размеры извещателя приведены на рис.1.
2.9 Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

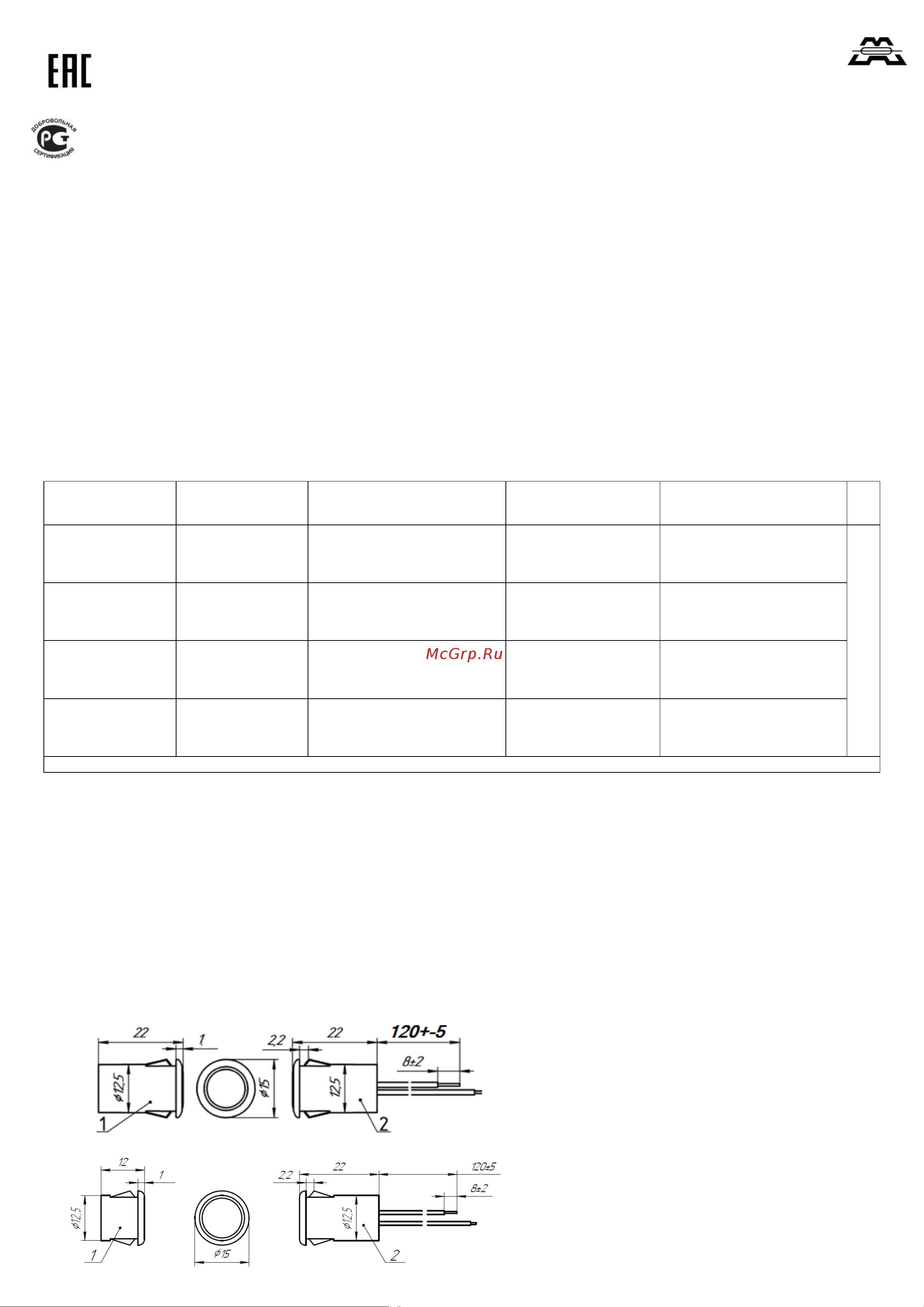

Рис 1. Габаритные и установочные
размеры извещателя
1 – магнит;
2 –датчик магнитоуправляемый.
