2.КОМПЛЕКТ ПОСТАВКИ.

2.1.В комплект поставки извещателя входят:

Датчик магнитоуправляемый -1 шт.

Магнит-1 шт.

Паспорт –1 шт. на партию.

3.МОНТАЖ ИЗВЕЩАТЕЛЯ.

3.1.Допуск соосности установки датчика и задающего элемента извещателя не должен превышать ±2мм.

3.2.Монтаж извещателя на контролируемые поверхности толщиной 2мм производится в предварительно просверленные

отверстия диаметром с 12,5мм помощью фиксаторов на корпусах датчика и задающего элемента. Монтаж извещателя на

поверхностях меньшей толщины производится с установкой дополнительной прокладки из текстолита и т.п.

4.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

4.1.В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре следует обращать

внимание на:

-отсутствие механических повреждений корпуса;

-исправность электрической изоляции;

-надѐжность крепления датчика и магнита;

-надѐжность пайки датчика к линии блокировки.

4.2.Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном

состоянии.

5. ХРАНЕНИЕ.

5.1.Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранения 1 по ГОСТ 15150-69.

5.2.В помещении для хранения не должно быть токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих

коррозию и разрушающих изоляцию.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

6.1.Предприятие-изготовитель гарантирует соответствие извещателя требованиям технических условий

ПАШК.425119.125ТУ (групповые ПАШК.425119.008 ТУ), при соблюдении потребителем условий монтажа, эксплуатации,

транспортирования и хранения. Гарантийный срок эксплуатации – три года со дня ввода извещателя в эксплуатацию, но не

более 3,5 лет со дня отгрузки с предприятия- изготовителя.

6.2.Все претензии и заявки направлять по адресу: РОССИЯ 390027 г. Рязань, ул. Новая д.51В, пом.Н4

ООО НПП «Магнито-контакт» тел./ факс (4912) 45-16-94 , 45-37-88 , +7 (495) 320-09-97

Утилизация

Извещатели не содержат опасных веществ, не являются источником токсичности и радиоактивного излучения. Утилизация

извещателей производится с учетом отсутствия в нем опасных компонентов.

7. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ.

Партия извещателей охранных точечных магнитоконтактных ИО 102-51__________ с магнитом _________________в

количестве ________________________ штук соответствует техническим условиям ПАШК.425119.125ТУ (групповые

ПАШК.425119.008 ТУ) и признана годной к эксплуатации.

Штамп ОТК Подпись__________ Дата выпуска ___________________

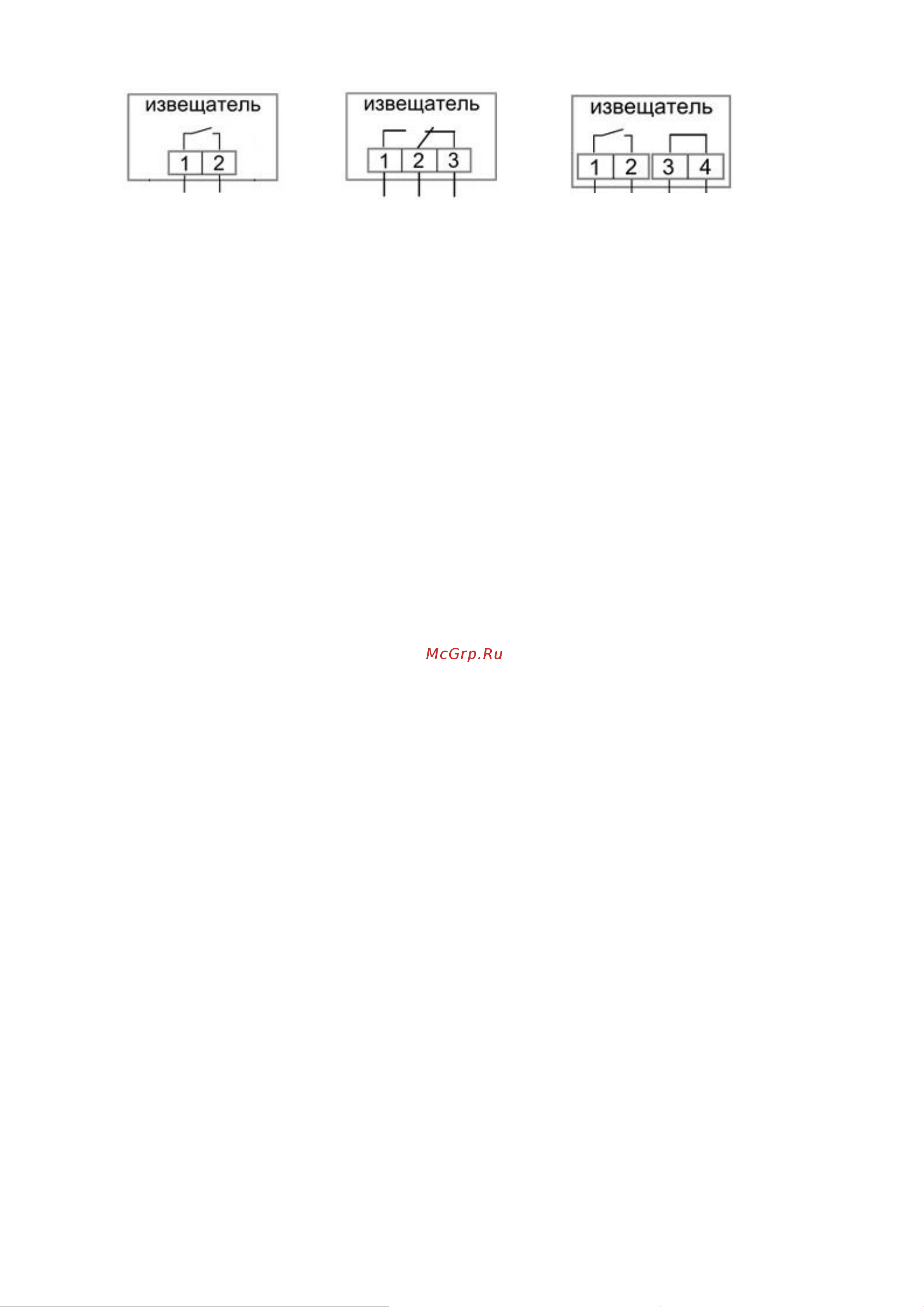

Рисунок 2б.

Схема подключения

ИО102-51(П)

Рисунок 2а.

Схема подключения

ИО102-51(НР)

Рисунок 2в.

Схема подключения

ИО102-51(НР+Пр)

(контакты 1 и 2 замыкаются

под действием магнита)

(контакты 1 и 2 замыкаются

под действием магнита.

1 и 2 – 2 провода НВ-0,2

3 и 4 – 2 провода НВ-0,2 тамперный шлейф)

(контакт 2 под действием магнита размыкается

с контактом 3 и замыкается с контактом 1.

1-красный, 2-черный 3-синий)
