Магнито-контакт ИО 102-26 исполнение 00
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
2.3. Для всех исполнений изделия
- Сопротивление замкнутых контактов - не более 0,5 Ом
- Сопротивление изоляции между замкнутыми выводами
датчика и корпусом, не менее: в нормальных климатических ус-
ловиях 20 МОм, при повышенной относительной влажности
98%(с конденсацией влаги) при 35°С 1 МОм

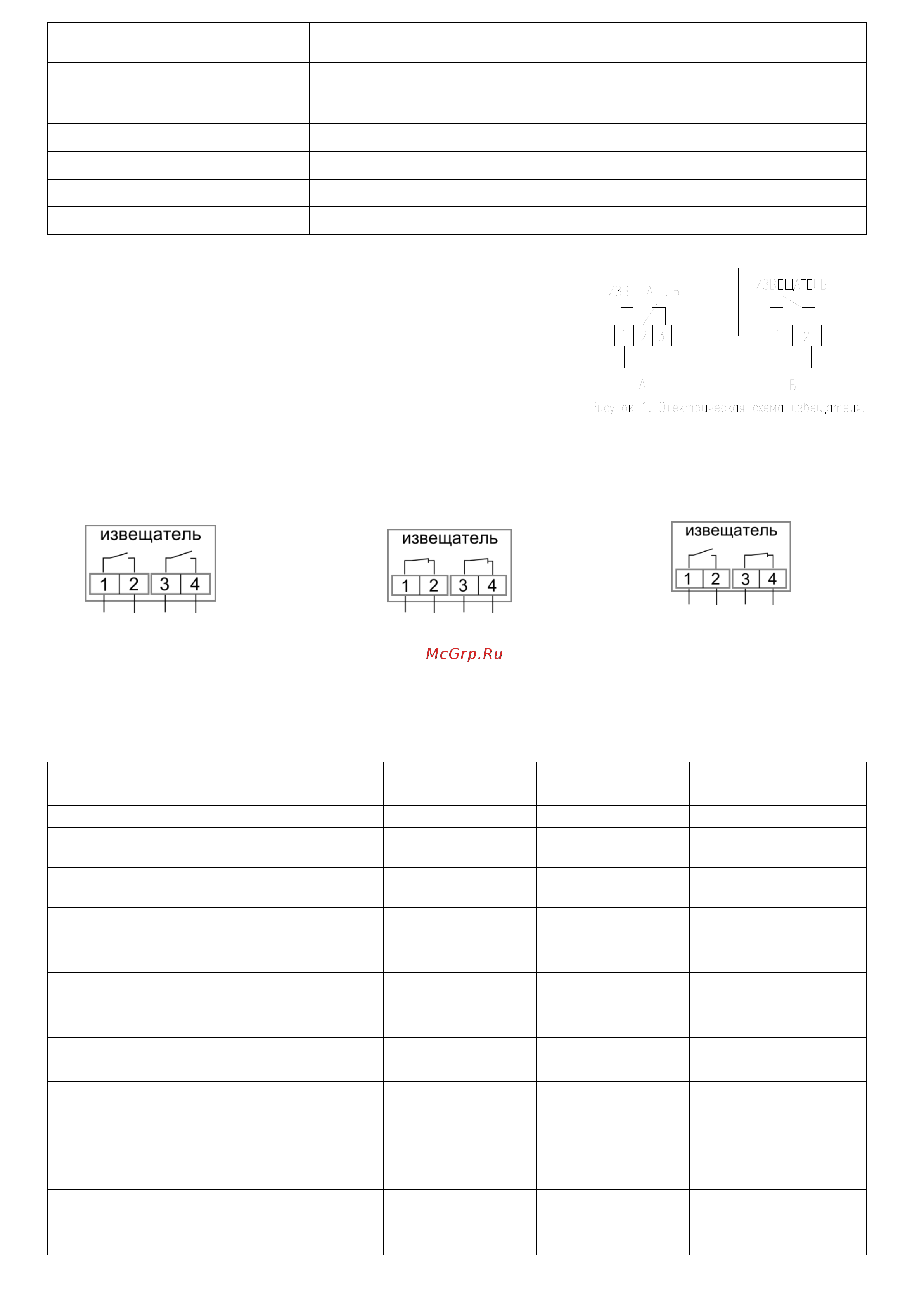

2.4. Электрическая схема извещателей исполнений 02, 03, 05,
102, 105, 202, 205 без воздействия магнитного поля изображена
на рисунке 1 "А". Под воздействием магнитного поля контакт 2
размыкается с контактом 3 и замыкается с контактом 1.
Электрическая схема для остальных исполнений показана на рис. 1"Б"
Электрические схемы извещателей с двумя герконами:
исп. 02 2хНР «Аякс» исп. 02 2хНЗ «Аякс» исп. 02 1хНЗ+1хНР «Аякс»
исп. 04 2хНР «Аякс» исп. 04 2хН3 «Аякс» исп. 05 1хНЗ+1хНР «Аякс»
исп. 102 1хНЗ+1хНР «Металл»
исп. 105 1хНЗ+1хНР «Металл»
Выводы извещателей: 1-синий (зелёный), 2-красный (коричневый), 3-желтый, 4-черный (белый).
2.5. Электрические параметры извещателей в зависимости от условий работы представлены в
таблице 3. Таблица 3
Параметр
Исп. 00, 01, 02,
03, 04, 05
Исп. 100, 102,
104, 105
Исп. 250, 251
Исп. 200, 202, 204,
205
Коммутируемый ток
до 0,5 А
до 0,5 А
до 2 А
до 0,5 А
Коммутируемое
напряжение
до 72 В
до 72 В
до 300 В
до 72 В
Максимальная комму-
тируемая мощность
10 Вт
10 Вт
30 Вт
10 Вт
Габаритные размеры
и масса блока
геркона
130х30х20,
0,1 кг
130х20х20,
0,09 кг
150х50х50,
1,1 к г
120х40х20,
0,3 кг
Габаритные размеры
и масса блока
магнита
130х30х20,
0,15 кг
130х20х20,
0,13 кг
40х80х160,
1,9 кг
120х40х40,
0,6 кг
Диапазон
температур
от -50 до +50°С
от -50 до +50°С
от -50 до +40°С
от -50 до +50°С
Относительная
влажность
влажность 98%
при 35 °С
влажность 98%
при 35 °С
влажность 98%
при 35 °С
влажность 98%
при 35 °С
Сопротивление
замкнутых
контактов
0,5 Ом
0,5 Ом
0,5 Ом
0,5 Ом
Степень защиты
оболочки
по ГОСТ 14254-96.
IP55
IP68
IP68
IP68
05 1хНЗ+1хНР, 102 1хНЗ+1хНР,
105 1хНЗ+1хНР.
исп. 100, 104
30 мм и менее
70 мм и более
исп. 102, 105
24 мм и менее
70 мм и более
исп. 200, 204
55 мм и менее
85 мм и более
исп. 202, 205
35 мм и менее
85 мм и более
Нерж.- 100 исп. 250, 251
100 мм и менее
140 мм и более
Нерж.- 40 исп.250
40 мм и менее
85 мм и более
Выводы извещателя: 1 – красный(коричневый)
2 – черный (зелёный) 3 – Синий (прозрачный)
