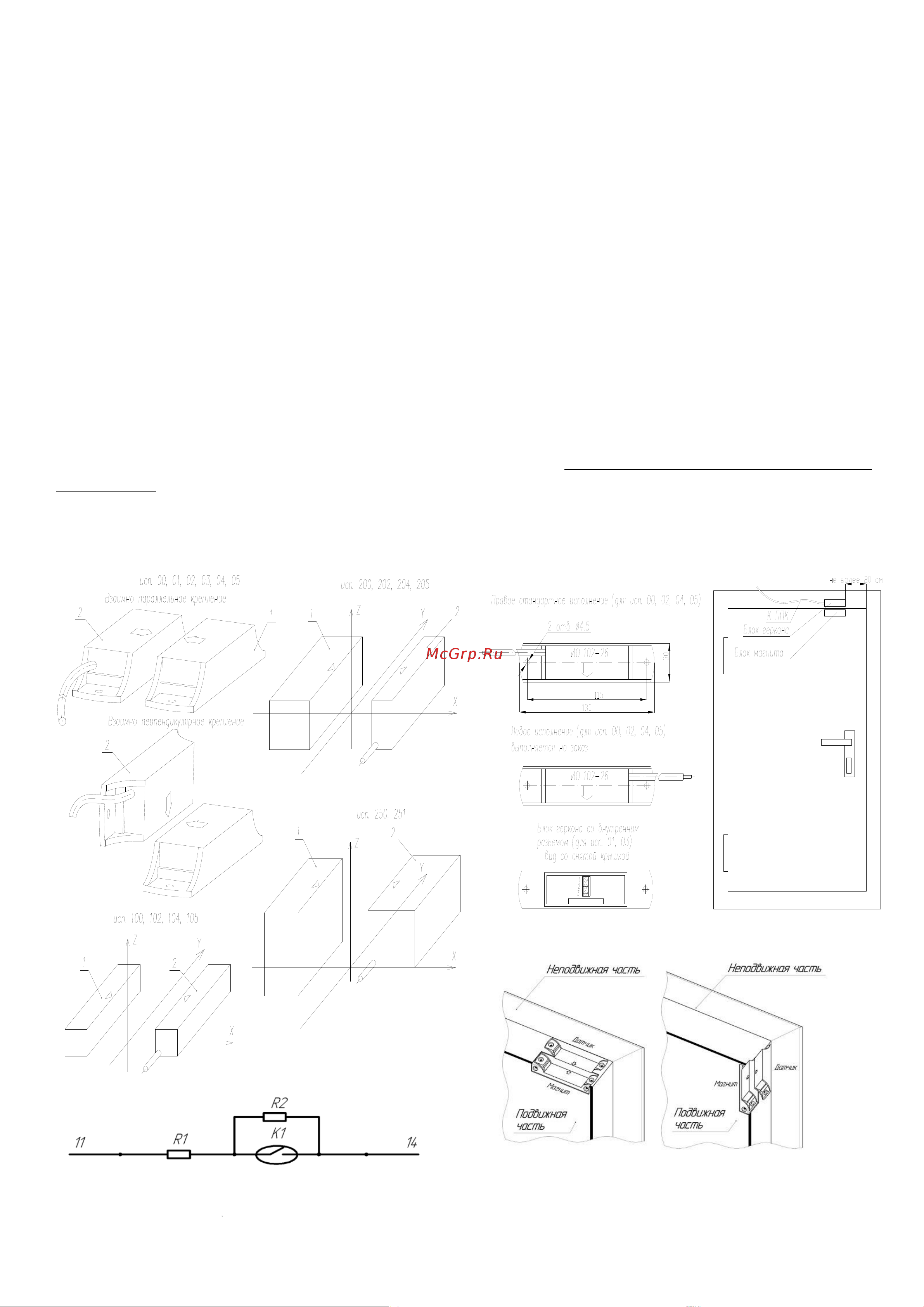

Рис 3.Габаритные размеры,

варианты исполнений и

пример установки

исп.00, 01 ,02, 03, 04, 05.

R1 0,4-2кОм; R2 10кОм; К1 геркон

3. КОМПЛЕКТНОСТЬ

3.1. В комплект поставки извещателя входит:

- блок геркона - 1 шт.

- блок магнитов - 1 шт.

- паспорт - 1 экз. на транспортную тару.

4. УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

4.1. Монтаж извещателя на охраняемом объекте производится по соответствующей нормативно-

технической документации.

4.2. Перемещение блока магнита (для исп. 100, 102, 104, 105, 200, 202, 204, 205, 250, 251) отно-

сительно блока геркона (рисунок 2) должно производиться по осям Х (возвратно поступательное) и

Z (проходное). Срабатывание извещателей при перемещении по осям Х, Z должно происходить на

расстоянии указанном в таблице 2. Перемещение по оси Y не рекомендуется, так как в этом случае

происходит трехкратное замыкание и размыкание контактов геркона.

4.3 Габаритные размеры, варианты исполнений и пример установки для исп. 00, 01, 02, 03, 04, 05

приведены на рис.3. Габаритные и крепежные размеры блока магнита у этих исполнений соответствуют

размерам блока геркона. Варианты крепления датчиков исп. 00, 01, 02, 03, 04, 05 показаны на рис.2.

4.4. К несущей поверхности блоки извещателя крепятся шурупами (болтами), пропущенными че-

рез отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабо-

чим поверхностям в соответствии с потребностями заказчика, но в положении встречного направле-

ния стрелок. Габаритные и присоединительные размеры извещателей ИО 102-26 приведены на рис. 3

и рис. 4.

Рис 2. Перемещение блоков магнита относительно блока геркона 1 – блок магнита , 2 – блок геркона.

Рис.5
