Калибр ОПН-50 00000057743 [6/16] Инструкция по использованию

Содержание

• Основные сведения об изделии 2
• Уважаемый покупатель 2
• В зависимости от поставки комплектация может меняться 3
• Комплектность 3
• Технические характеристики 3
• Общий вид 4
• Инструкция по подготовке к работе 5
• Инструкция по технике безопасности 5
• Инструкция по использованию 6
• Гарантия изготовителя поставщика 7
• Срок службы и хранение 7
• Www kalibrcompany ru 10
• А_______________ 10
• Владелец__________ ______ _____________________ _________ 10
• Дата ремонта 10
• И с п ол н ител ь__________ _____________________ _________ 10
• И с п ол н ител ь_______________ ________________ _________ 10
• Калибр руководство по эксплуатации 10
• Место печати 10
• Утверждаю_____________________________ 10
• Www kalibrcompany ru 12
• Владелец__________ ______ _____________________ _________ 12
• Дата ремонта 12
• Заполняет ремонтное предприятие 12
• И с п ол н ител ь__________ _____________________ _________ 12
• И с п ол н ител ь_______________ ________________ _________ 12
• Калибр руководство по эксплуатации 12
• Место печати 12
• Утвержда ю________ ____________________ 12
• Утверждаю_____________________________ 12
• Www kalibrcompany ru 13 13
• Www kalibrcompany ru 14

Похожие устройства

• МЕГЕОН 98025 00000003949 Руководство пользователя
• МЕГЕОН 98060 00000003950 Инструкция по эксплуатации
• Ridgid 1460-Е 25 бар 19021 Инструкция по эксплуатации
• BRAIT BCS3.7-5 27.01.017.019 Инструкция к товару
• Huter SP-10AC 70/13/52 Паспорт
• Huter SP-5AC 70/13/54 Паспорт
• Huter SP-8AC 70/13/53 Паспорт
• Leonord KF-5C -1 5 л 107222 Инструкция
• Leonord KF-5C -2 5л 107221 Инструкция
• Leonord KF-PES-001 1 л 107219 Инструкция
• Leonord KF-PES-005 1.5 107220 Инструкция
• Makita LXT 18 В, объем бака 10 л, 3 бар, шланг 1.7 м, двойная форсунка DUS108Z Инструкция по эксплуатации
• Makita LXT 18 В, объем бака 15 л, 5 бар, шланг 1.7 м, двойная форсунка DUS158Z Инструкция по эксплуатации
• Makita LXT 18 В, объем бака 5 л, 3 бар, форсунка двойная DUS054Z Инструкция по эксплуатации
• Greenworks 40V, бесщеточный, c 1хАКБ 4Ач и ЗУ 2517607UB Инструкция к GreenWorks 2517607
• Cicle ОП-207 Жук 10 л в коробке Инструкция по эксплуатации
• Жук Эксперт 5 л 4630035336315 Инструкция к Жук Жук Эксперт 5 л 4630035336315
• Жук Эксперт 7 л 4630035336339 Инструкция к Жук Жук Эксперт 5 л 4630035336315
• Жук Эксперт 9 л 4630035336353 Инструкция к Жук Жук Эксперт 5 л 4630035336315
• Жук Классик 10 л 4607156360451 Инструкция к Cicle ОП-207 Жук

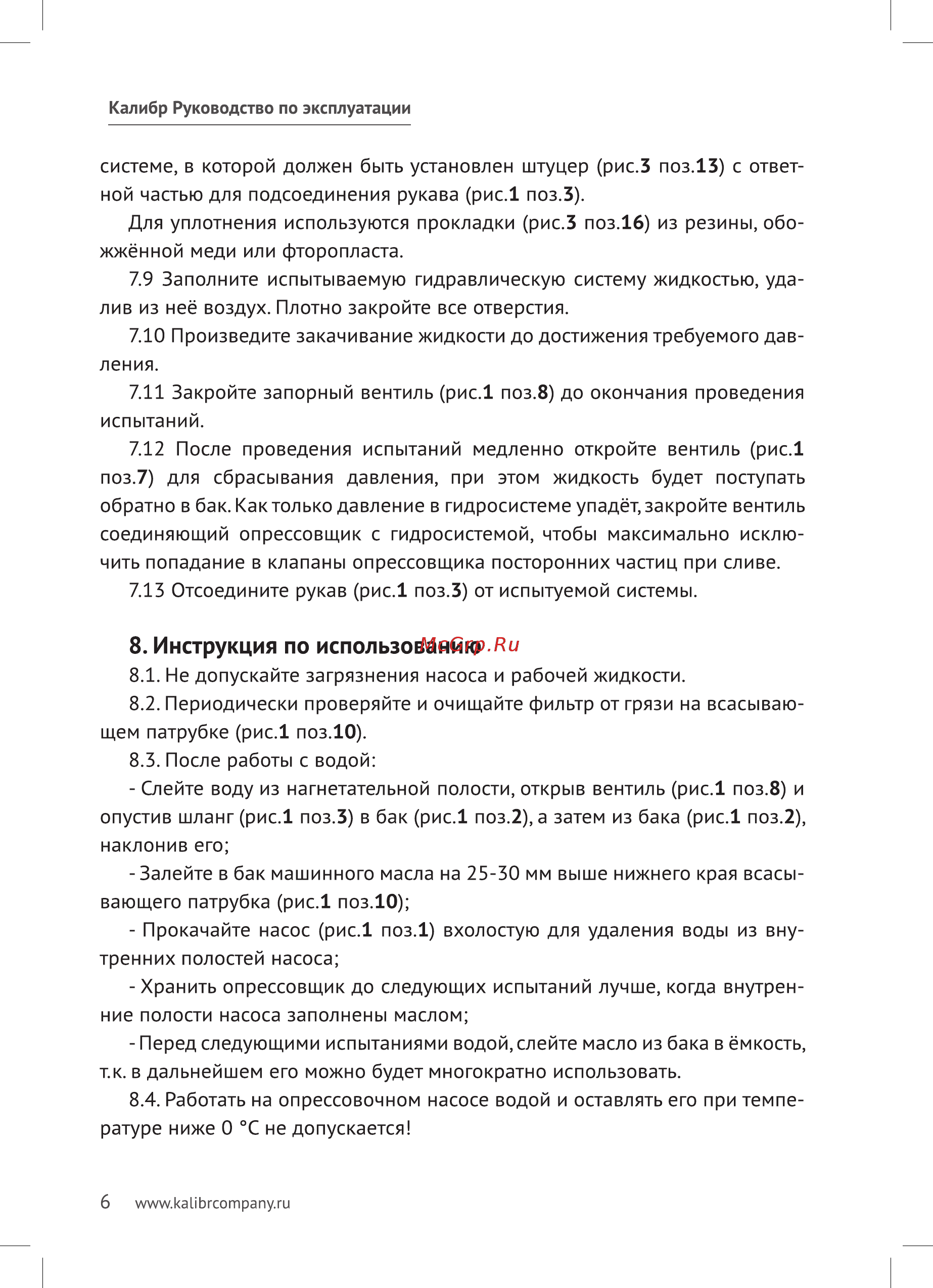

Калибр Руководство по эксплуатации системе в которой должен быть установлен штуцер рис З поз 13 с ответ ной частью для подсоединения рукава рис 1 поз З Для уплотнения используются прокладки рис З поз 16 гидравлическую систему из резины обо жжённой меди или фторопласта 7 9 Заполните испытываемую жидкостью уда лив из неё воздух Плотно закройте все отверстия 7 10 Произведите закачивание жидкости до достижения требуемого дав ления 7 11 Закройте запорный вентиль рис 1 поз 8 до окончания проведения испытаний 7 12 поз 7 После для проведения сбрасывания испытаний давления медленно при этом откройте жидкость вентиль будет рис 1 поступать обратно в бак Как только давление в гидросистеме упадёт закройте вентиль соединяющий опрессовщик с гидросистемой чтобы максимально исклю чить попадание в клапаны опрессовщика посторонних частиц при сливе 7 13 Отсоедините рукав рис 1 поз З от испытуемой системы 8 Инструкция по использованию 8 1 Не допускайте загрязнения насоса и рабочей жидкости 8 2 Периодически проверяйте и очищайте фильтр от грязи на всасываю щем патрубке рис 1 поз 10 8 3 После работы с водой Слейте воду из нагнетательной полости открыв вентиль рис 1 поз 8 и опустив шланг рис 1 поз З в бак рис 1 поз 2 а затем из бака рис 1 поз 2 наклонив его Залейте в бак машинного масла на 25 30 мм выше нижнего края всасы вающего патрубка рис 1 поз 10 Прокачайте насос рис 1 поз 1 вхолостую для удаления воды из вну тренних полостей насоса Хранить опрессовщик до следующих испытаний лучше когда внутрен ние полости насоса заполнены маслом Перед следующими испытаниями водой слейте масло из бака в ёмкость т к в дальнейшем его можно будет многократно использовать 8 4 Работать на опрессовочном насосе водой и оставлять его при темпе ратуре ниже 0 С не допускается 6 www kalibrcompany ru
