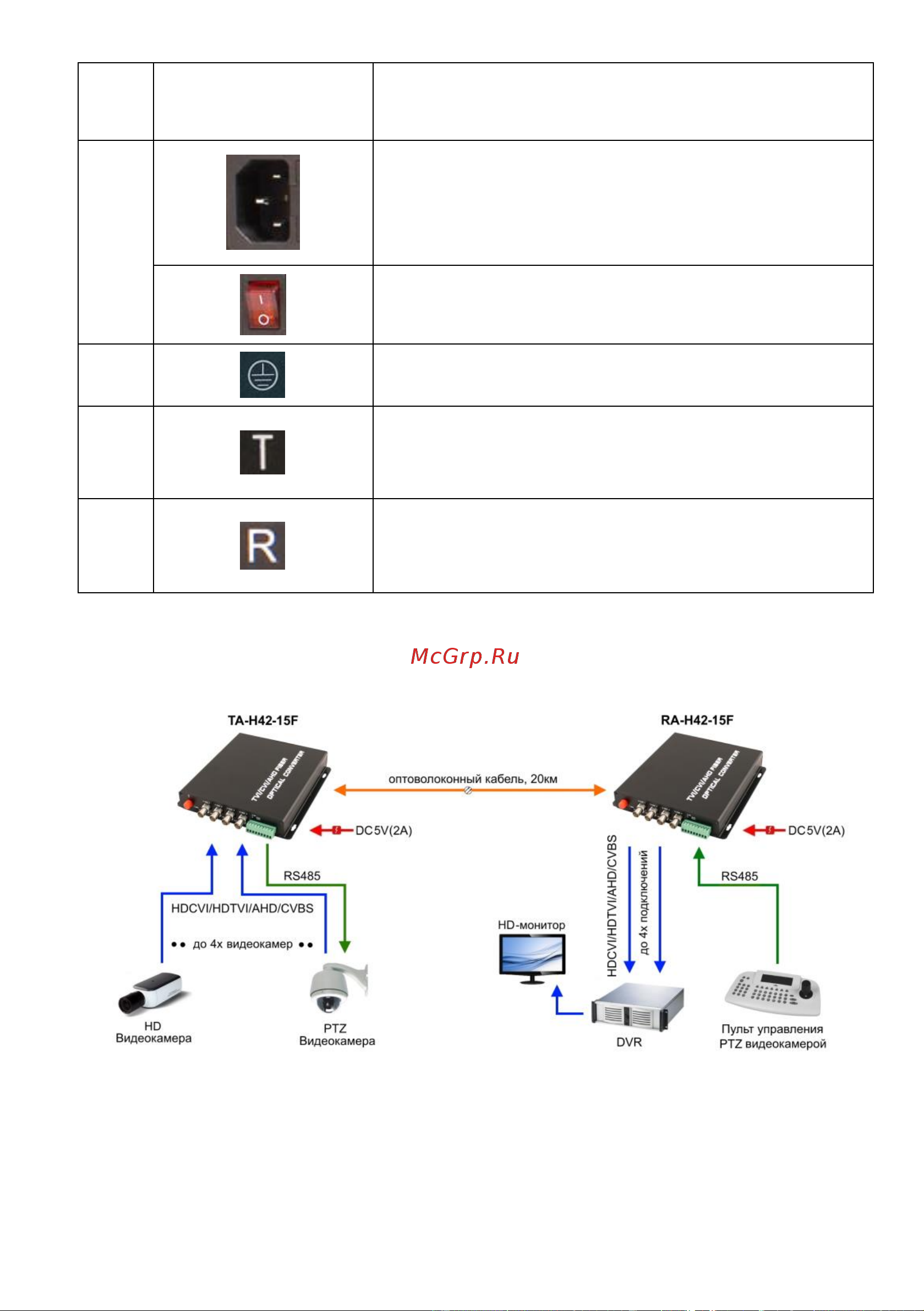

п/п

Обозначение

Назначение

Разъем UAC для подключения передатчика /

приемника к сети AC 100-240V с помощью

кабеля питания (входит в комплект поставки).

(только TA-H162-15F, RA-H162-15F)

Выключатель питания.

(только TA-H162-15F, RA-H162-15F)

Винтовая клемма для заземления корпуса

передатчика / приемника.

Передатчики TA-Hхх-15F имеют маркировку

«Т» на корпусе рядом с разъемом FC (1)

Рис.7 - Рис.9.

Приемники RA-Hхх-15F имеют маркировку

«R» на корпусе рядом с разъемом FC (1)

Рис.6, Рис.10.

6. Подключение

Рис.11 Типовая схема подключения передатчиков и приемников на

примере TA-H42-15F и RA-H42-15F
