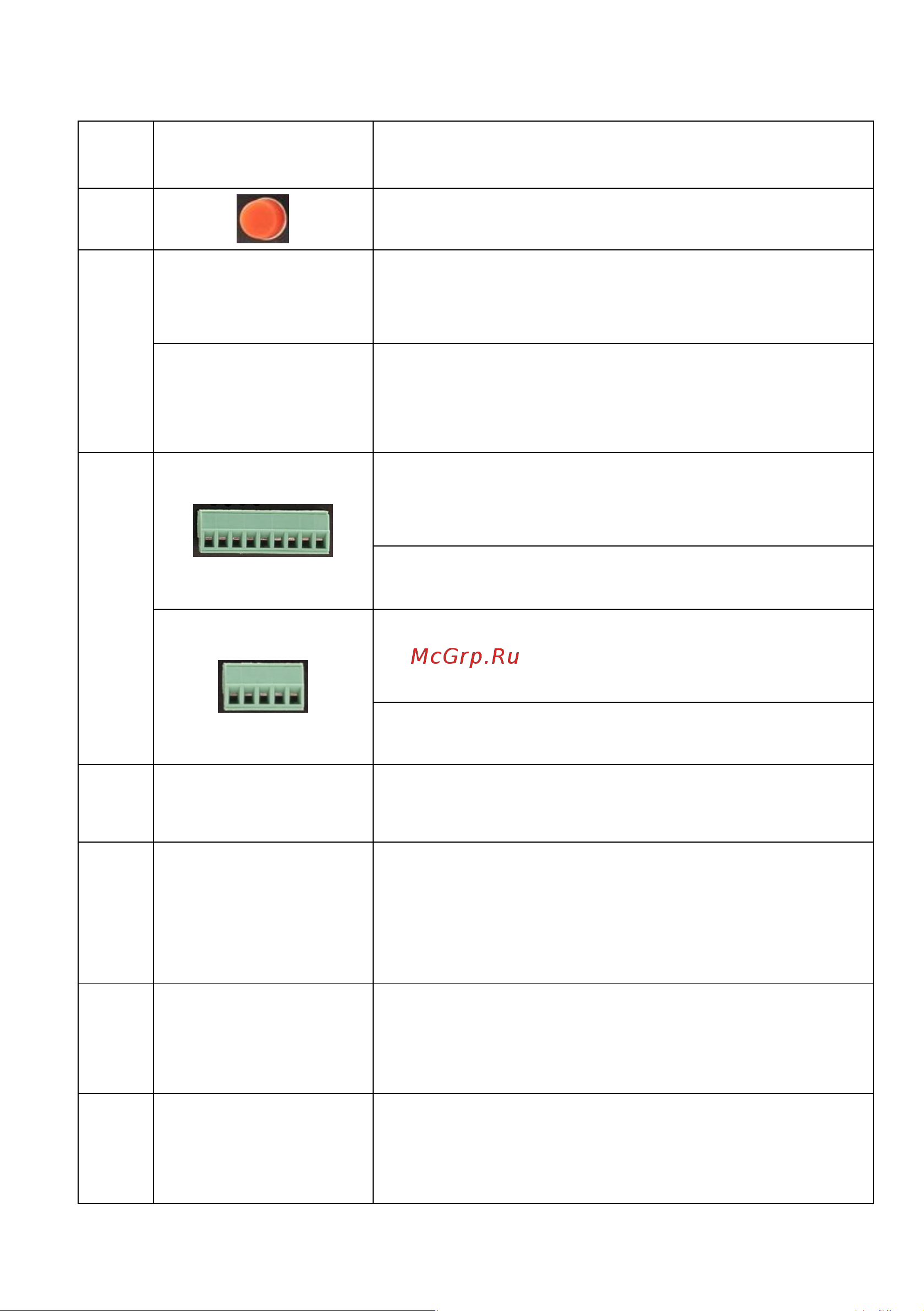

Таб.1 Назначение разъемов и индикаторов передатчиков TA-Hхх-15F и

приемников RA-Hхх-15F

№

п/п

Обозначение

Назначение

Разъем FC (розетка, тип полировки UPC) для

подключения оптоволоконного кабеля.

VIDEO1…VIDEO16

Разъемы BNC (розетка) для подключения

источника HD видеосигнала (видеокамера)

(TA-Hхх-15F).

VIDEO1…VIDEO16

Разъем BNC (розетка) для подключения

устройства записи/отображения

видеосигнала (видеорегистратор, монитор,

т.п.) (RA-Hхх-15F).

Клеммная колодка для подключения

поворотной видеокамеры по интерфейсу

RS485 (кроме TA-H12-15F).

Клеммная колодка для подключения PTZ-

пульта RS485 (кроме RA-H12-15F).

Клеммная колодка для подключения

поворотной видеокамеры по интерфейсу

RS485 (только TA-H12-15F).

Клеммная колодка для подключения PTZ-

пульта RS485 (только RA-H12-15F).

PWR

LED индикатор питания.

Горит – подается питание

FIBER

LED индикатор работы оптического

интерфейса.

Горит – сигнал передается по оптоволокну.

Не горит – передача сигнала отсутствует.

LED1…LED16

или

V1…V16

LED индикаторы наличия HD видеосигнала

Горит – видеосигнал передается.

Не горит – видеосигнал отсутствует.

DC 5V

Разъем подключения внешнего блока

питания DC5V (входит в комплект поставки).

(кроме TA-H162-15F, RA-H162-15F)
