5
Таб.1 SFP модули SFP-S2LC15-G-1310-1310, SFP-S2LC15-G-1310-1310-I,
назначение разъемов.
№
п/п
Назначение
1
LC оптические разъемы
Предназначены для подключения модуля к оптоволоконному кабелю
2
SFP разъем
Предназначен подключения модуля в SFP слот сетевого устройства
на скорости 1,25 Гбит/с**
** Модуль не совместим с устройствами с 155 Мбит/с SFP слотами.
4.3 Распиновка SFP разъема
20
1
19
2
18
3
17
4
16
5
15
6
14
7
13
8
12
9
11
10

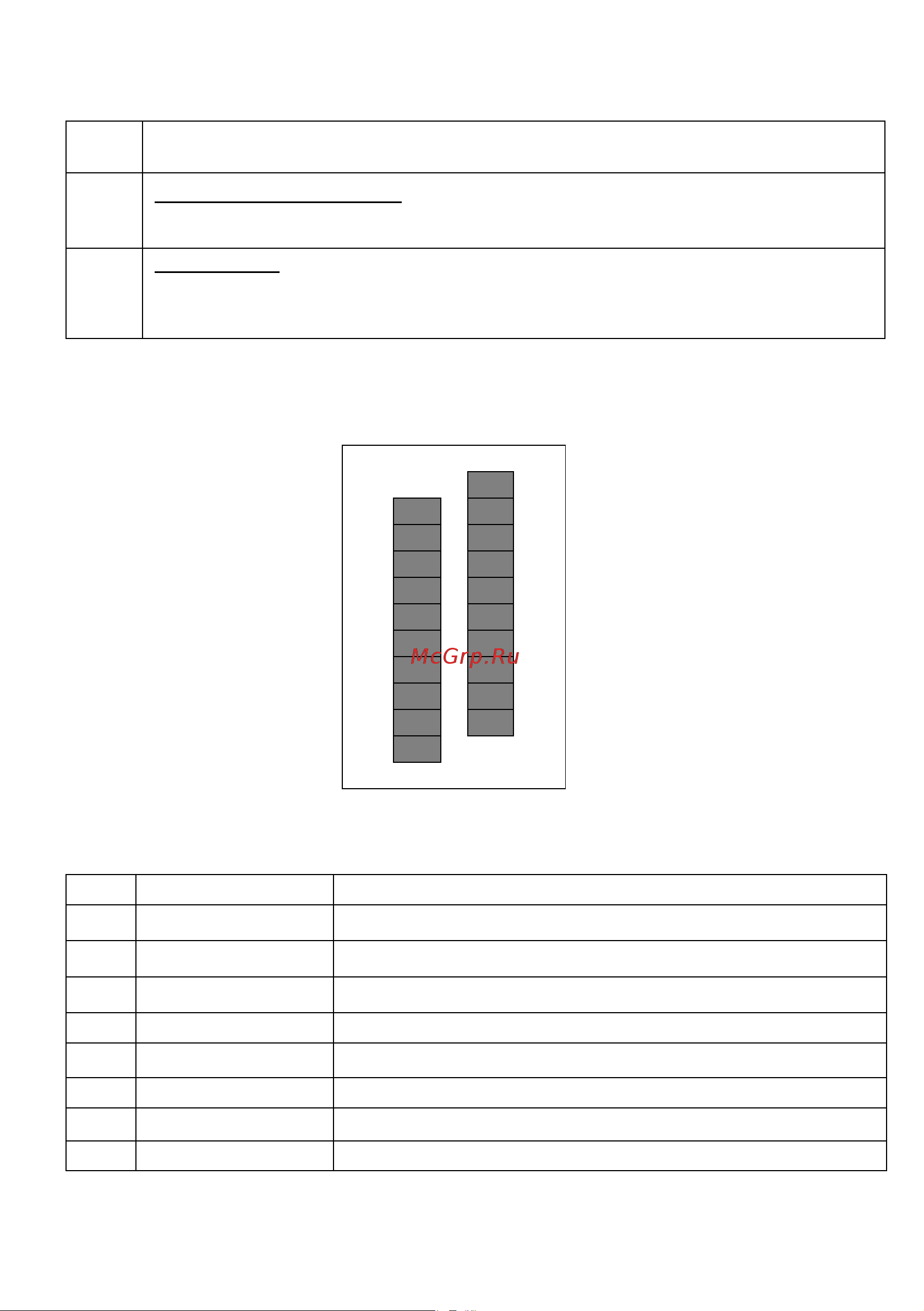

Рис.3 Распиновка SFP разъема
Таб.2 Назначение контактов SFP слота устройств.
PIN
Наименование
Назначение
1
VeeT
Земля передатчика (общая с землей приемника)
2
TX Fault
Индикация неисправности передатчика
3
TX Disable
Отключение передатчика
4
MOD-DEF2
SDA последовательный сигнал передачи данных
5
MOD-DEF1
SCL последовательный синхронный сигнал
6
MOD-DEF0
Индикация наличия трансивера
7
Rate Select
Не используется
8
LOS
Потеря сигнала
