6
PIN
Наименование
Назначение
9
VeeR
Земля приемника (общая с землей передатчика)
10
VeeR
Земля приемника (общая с землей передатчика)
11
VeeR
Земля приемника (общая с землей передатчика)
12
RD-
Инвертированный вывод полученных данных
13
RD+
Вывод полученных данных
14
VeeR
Земля приемника (общая с землей передатчика)
15
VccR
Питание приемника
16
VccT
Питание передатчика
17
VeeT
Земля передатчика (общая с землей приемника)
18
TD+
Вход для передачи данных
19
TD-
Инвертированный вход для передачи данных
20
VeeT
Земля передатчика (общая с землей приемника)
5. Схема подключения

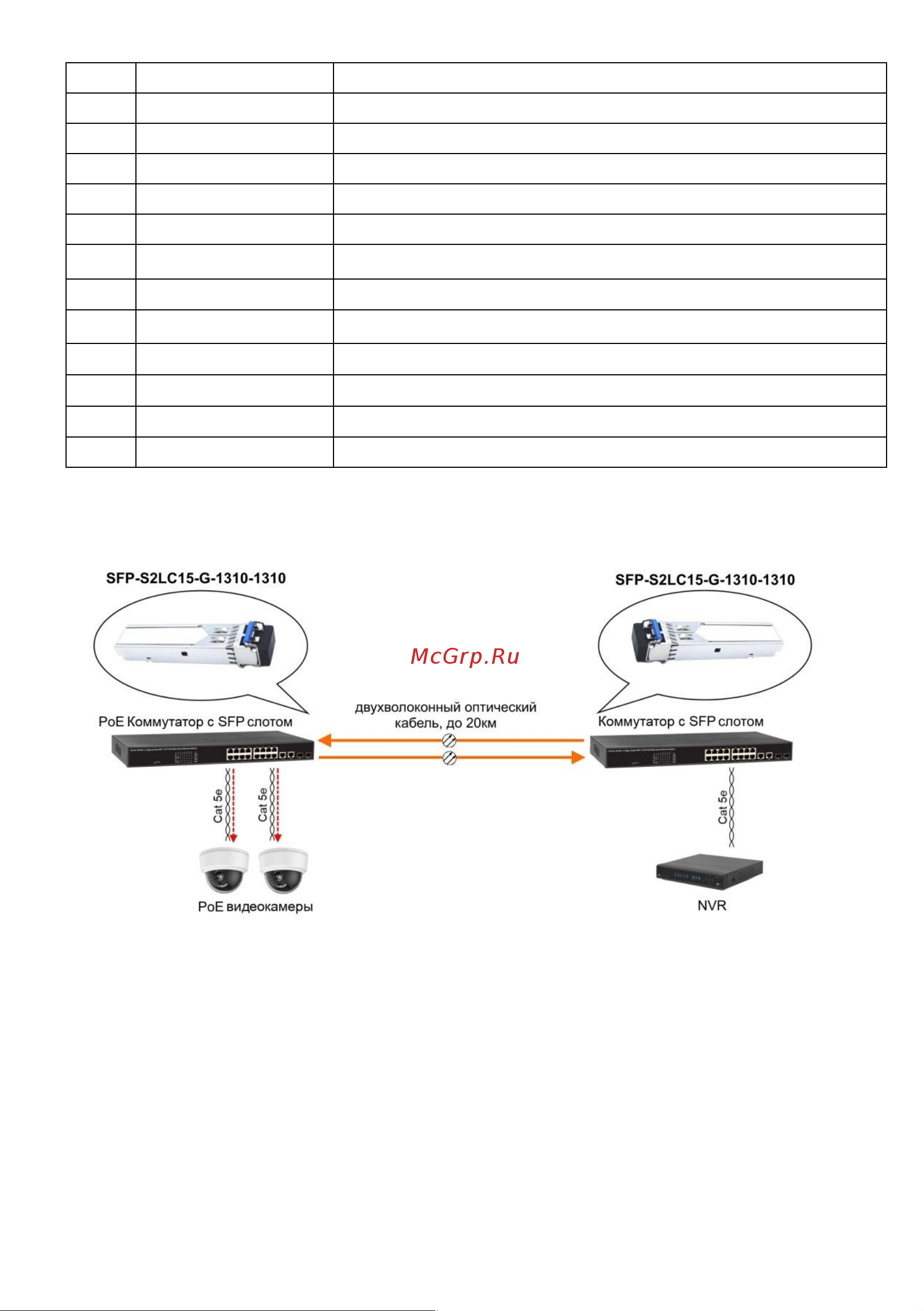

Рис.4 Типовая схема подключения модулей на примере
SFP-S2LC15-G-1310-1310
ВНИМАНИЕ !
Причины потери в оптической линии могут быть вызваны:
- изгибами кабеля;
- большим количеством узлов сварки;
- неисправностью или неоднородностью оптоволоконного кабеля.
