того же рисунка, допустимо изображать их только один раз. Их расположение и номера элементов могут

быть указаны с помощью множественной индексации или таблиц внутри иллюстрации.

А.10 В случае использования нескольких идентичных крепежных деталей в детали или сборочной

единице их размещение должно быть идентифицировано в соответствии с описанными правилами

нумерации. Если последовательность установки (снятия) крепежных деталей не понятна из иллюстрации,

но необходима для понимания, должен быть представлен пример последовательного монтажа

(демонтажа). Если идентичные крепежные детали размещены в нескольких местах и имеют различную

ориентацию, то иллюстрации должны содержать пояснения для правильной ориентации каждого

элемента оборудования.

Приложение Б

(справочное)

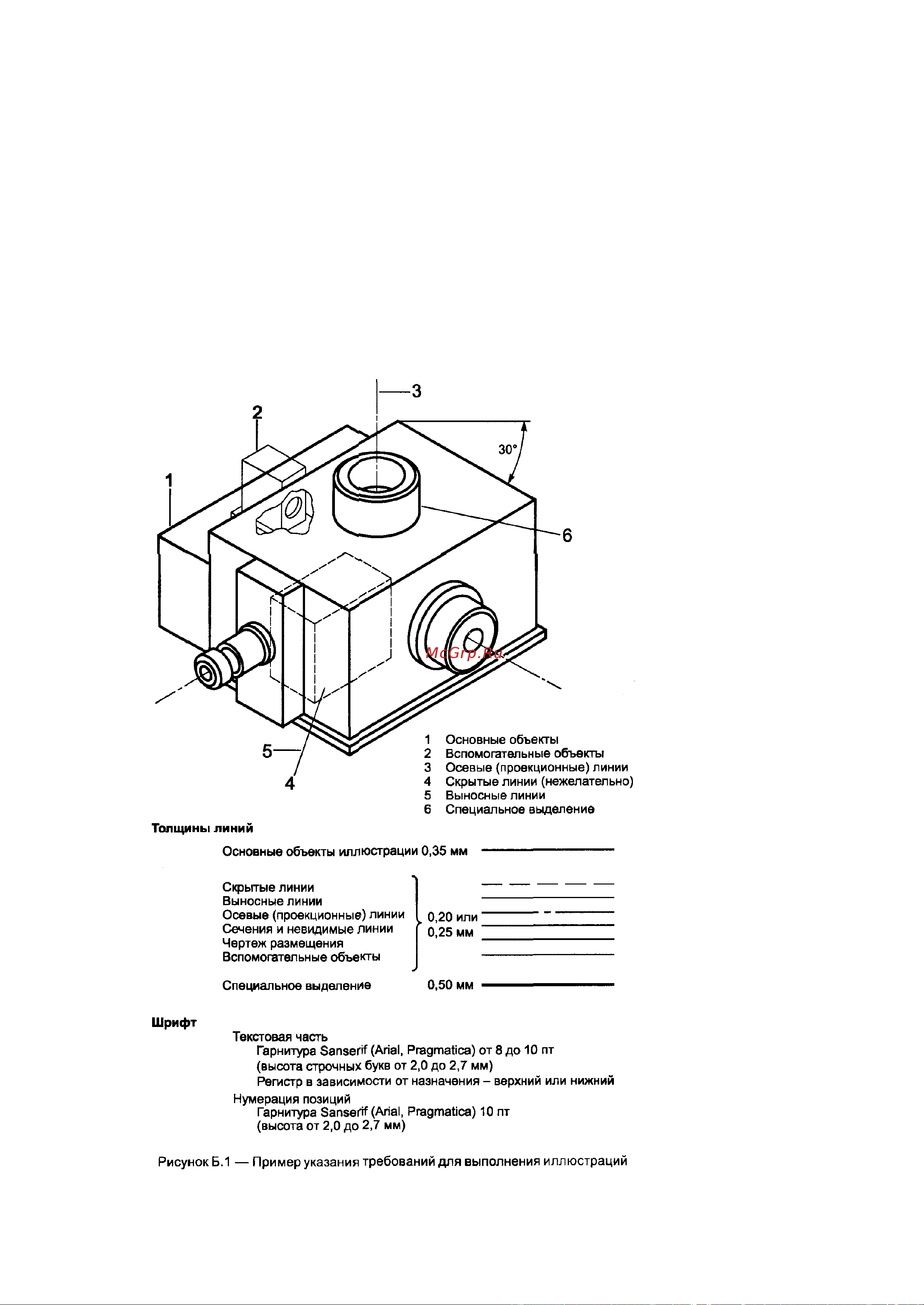

Пример указания требований для выполнения иллюстраций
