сечений и стрелки сечения должны соответствовать виду. Для указания скрытых элементов, не видимых

на основных видах, используются ломаные линии.

А.7 Если электрические или электронные компоненты требуют идентификации с помощью

специальных обозначений, эти обозначения должны быть или включены в подрисуночные надписи и/или

в соответствующий текст. Для иллюстраций, выполненных в ортогональных проекциях (например,

печатная плата) допускается использовать номера элементов, расположенные внутри границ компонента

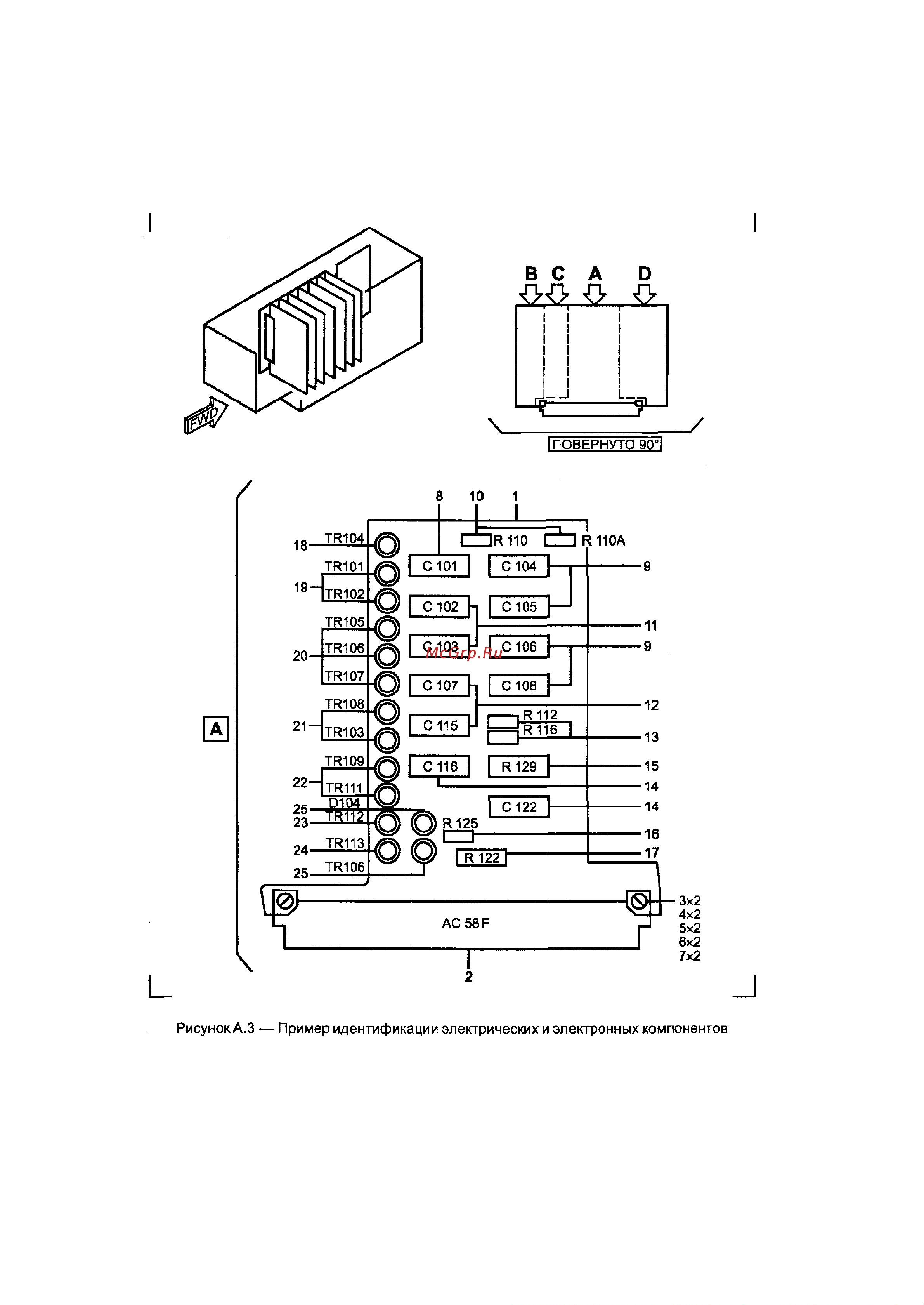

или соединенные с компонентом выносными линиями (см. рисунок А.3)*.

А.8 Для симметричных элементов показываются только детали, расположенные слева, сверху и

спереди. Номер элемента, который не виден на рисунке, помещается в скобках над или под номером

изображенного элемента, а выносная линия должна быть направлена к номеру изображенного элемента.

Исключения из этого правила допускаются в случае, когда симметричные детали отличаются друг

от друга или когда для оценки необходимо изобразить другую деталь (например, правую). В

иллюстрацию могут быть включены соответствующие ссылки на отдельные детали симметричного

элемента, такие как "Только левый".

А.9 В тех случаях, когда визуально одинаковые компоненты появляются в разных местах одного и
