полкой;

- заканчиваться перед номером позиции;

- внутри детали заканчиваться точкой на конце;

- иметь стрелку на конце только в исключительных случаях для внесения ясности (например, в

графиках);

- не быть параллельными линиям штриховки, если они проходят по штрихованному полю;

- не пересекаться между собой и с другими линиями иллюстрации;

- места, где выносная линия проходит по штрихованному полю, фотографии, другой линии

рисунка, должны быть выполнены на фоне белого цвета. Толщина участка фона с обеих сторон

выносной линии должна быть не меньше толщины выносной линии.

А.4 В каталоге деталей и сборочных единиц количество указаний на однотипные элементы на

иллюстрации должно соответствовать количеству, указанному в тексте для данного элемента. Для этого

следует применять следующие способы выполнения иллюстраций:

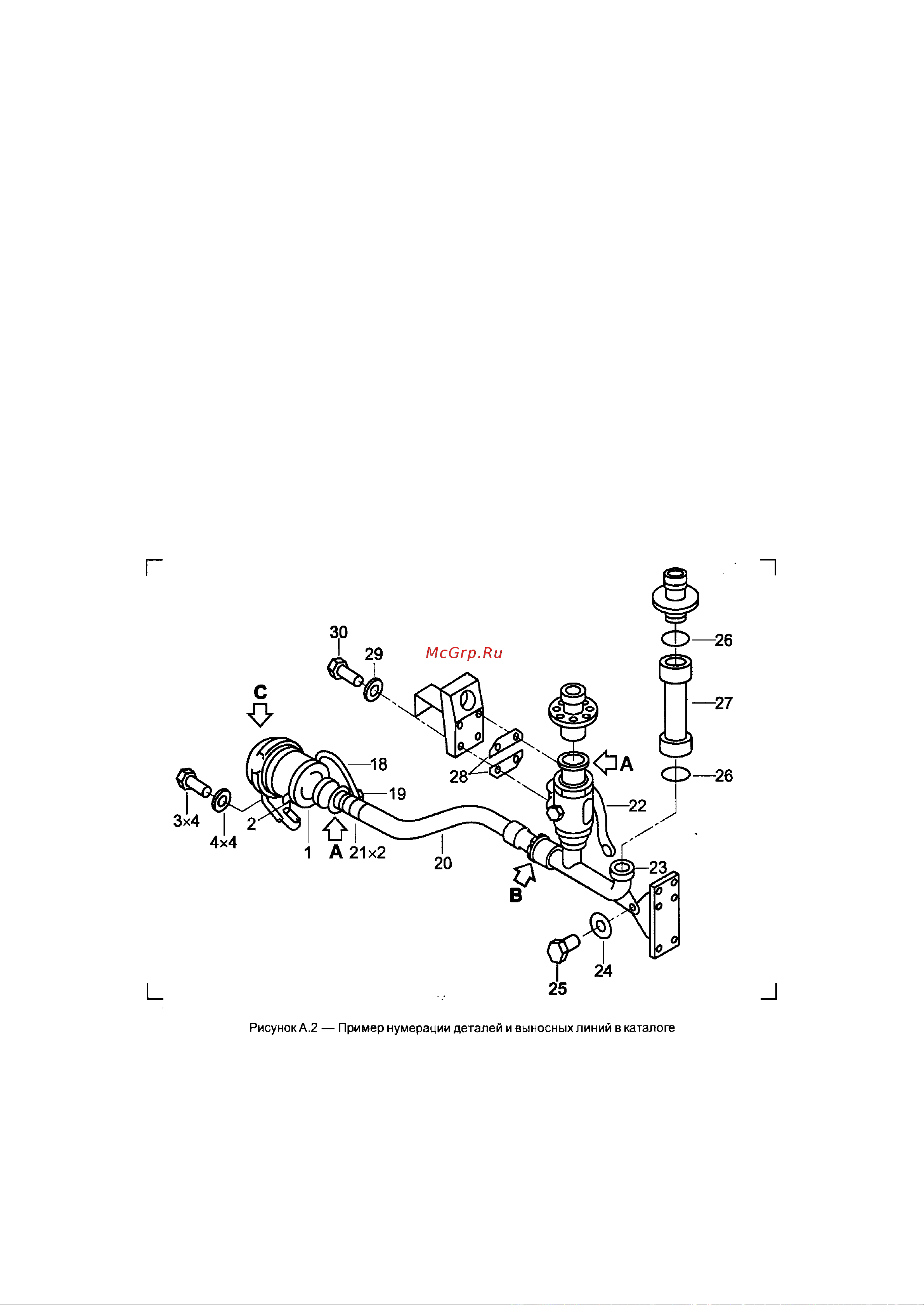

- выполнять изображение и раздельные ссылки на различные места расположения элемента

(рисунок А.2, элемент 26);

- использовать несколько выносных линий - от одного номера элемента могут быть направлены

несколько выносных линий (см. рисунок А.2, элемент 28);

- использовать несколько идентичных ключевых символов (букв), если подробная иллюстрация

относится к более чем одному месту расположения (см. рисунок А.2, элемент А);

- использовать значок "х" после номера элемента и следующего за ним соответствующего

количества (см. рисунок А.2, элемент 4). Это допустимо только в том случае, когда все места

расположения однотипных элементов не могут быть изображены или когда из практических и

экономических соображений желательно удалить дополнительные выносные линии. Например, когда

места расположения легко идентифицируются, но использование дополнительной информации, такой как

повторяющиеся номера элементов, подробные изображения и т.д., сделают иллюстрацию неоправданно

трудной для понимания.

А.5 Осевые и проекционные линии следует использовать в иллюстрациях для указания порядка

сборки деталей и составных частей. Линия проекции должна проходить хотя бы через одно отверстие или

характерную точку детали или сборочной единицы. Кроме того, осевые и проекционные линии не должны

пересекаться с другими линиями иллюстрации. Осевая линия должна представлять воображаемую

линию, проходящую через центр элемента/сборочной единицы.

А.6 Если должны быть показаны укрупненные виды, детали и сечения, их располагают на

иллюстрации в алфавитном порядке. Предпочтительнее начинать с верхнего правого угла иллюстрации

(например, Вид А/Деталь А/Сечение А-А), размещая их, если возможно, по часовой стрелке. Линии
