Приложение А

(рекомендуемое)

Общие требования к элементам иллюстраций

А.1 Все элементы иллюстрации, которые требуют идентификации, обозначают текстом,

символьными и (или) цифровыми обозначениями. Если идентификация элементов осуществляется

символьными (или цифровыми) обозначениями, то их следует пояснить на иллюстрации, в

соответствующем тексте к этой иллюстрации или в перечне на отдельном листе.

Перечень следует размещать непосредственно после иллюстрации. В этом случае иллюстрация

должна размещаться на левосторонней странице, а перечень на правосторонней. В случае, когда может

потребоваться перевод текста документа на иностранный язык, рекомендуется применять цифровые

обозначения.

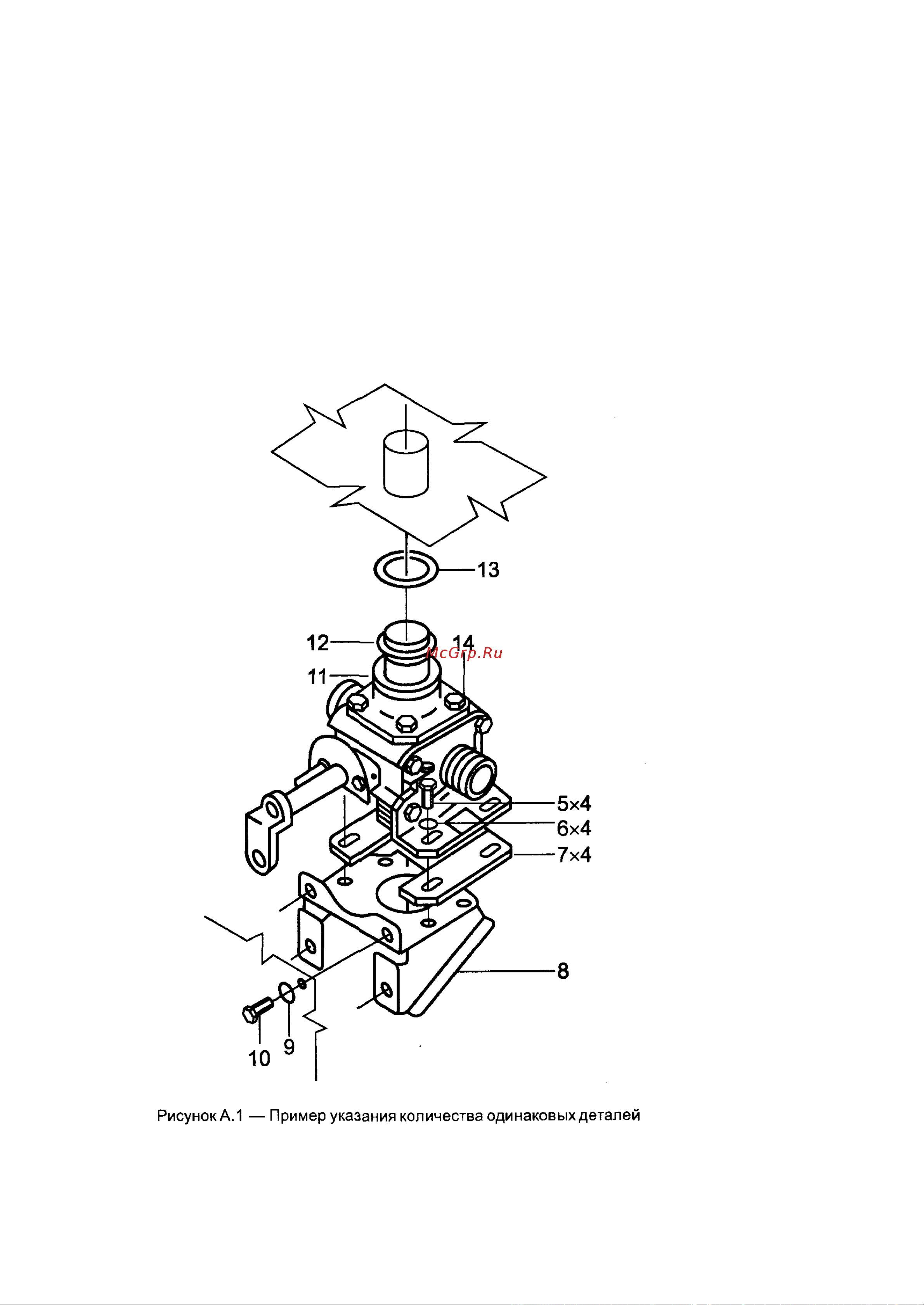

А.2 Одинаковые детали обозначаются одним и тем же номером. Если требуется указать

количество одинаковых деталей (например, крепеж), используется знак "х" (см. рисунок А.1).

А.3 Выносные линии должны удовлетворять следующим требованиям:

- быть минимальной длины;

- быть прямыми, без изломов. При необходимости допускается выполнять выносную линию с
