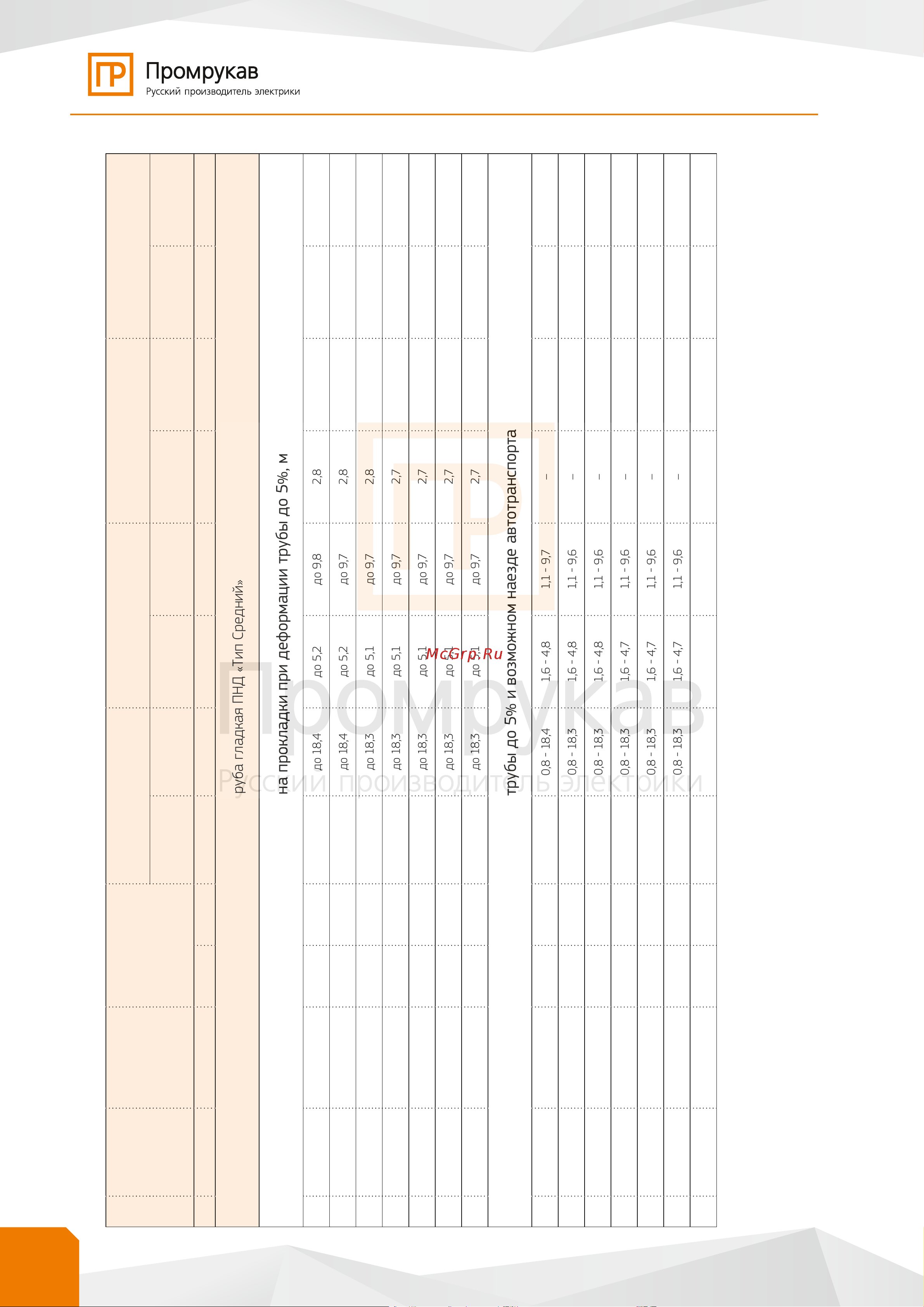

№ пп

Внешний диа-

метр, мм

Сопротивление

сжатию, Н

Кольцевая жёсткость,

кН/м

Группа грунта I Группа грунта II Группа грунта III Группа грунта IV

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

1 2 3 4 5 6 7 8 9 10 11 12 13

Труба гладкая ПНД «Тип Средний»

Допустимая глубина прокладки при деформации трубы до 5%, м

33 16 не менее 334 SN52 52,0 до 9,3 до 18,4 до 5,2 до 9,8 2,8 до 5,5 до 1,5 до 2,9

34 20 не менее 317 SN40 40,0 до 9,2 до 18,4 до 5,2 до 9,7 2,8 до 5,5 до 1,5 до 2,9

35 25 не менее 325 SN32 32,0 до 9,2 до 18,3 до 5,1 до 9,7 2,8 до 5,5 до 1,5 до 2,9

36 32 не менее 295 SN22 22,0 до 9,2 до 18,3 до 5,1 до 9,7 2,7 до 5,4 до 1,4 до 2,8

37 40 не менее 350 SN20 20,0 до 9,2 до 18,3 до 5,1 до 9,7 2,7 до 5,4 до 1,4 до 2,8

38 50 не менее 390 SN18 18,0 до 9,2 до 18,3 до 5,1 до 9,7 2,7 до 5,4 до 1,4 до 2,8

39 63 не менее 428 SN16 16,0 до 9,1 до 18,3 до 5,1 до 9,7 2,7 до 5,4 до 1,4 до 2,8

Допустимая глубина прокладки при деформации трубы до 5% и возможном наезде автотранспорта с осевой нагрузкой 50 кН, м

40 16 не менее 334 SN52 52,0 1,1 - 9,2 0,8 - 18,4 1,6 - 4,8 1,1 - 9,7 – 1,6 - 5,2 – –

41 20 не менее 317 SN40 40,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,8 1,1 - 9,6 – 1,6 - 5,2 – –

42 25 не менее 325 SN32 32,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,8 1,1 - 9,6 – 1,6 - 5,1 – –

43 32 не менее 295 SN22 22,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,7 1,1 - 9,6 – 1,6 - 5,1 – –

44 40 не менее 350 SN20 20,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,7 1,1 - 9,6 – 1,6 - 5,1 – –

45 50 не менее 390 SN18 18,0 1,1 - 9,0 0,8 - 18,3 1,6 - 4,7 1,1 - 9,6 – 1,6 - 5,1 – –

46 63 не менее 428 SN16 16,0 1,1 - 9,0 0,8 - 18,3 1,6 - 4,7 1,1 - 9,6 – 1,6 - 5,1 – –

Приложение №2
